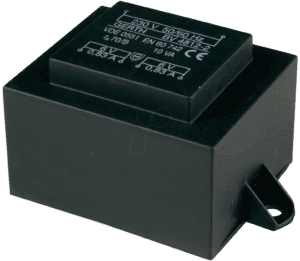

Leistungsstarker Printtrafo 4824-2: Präzise Energieversorgung für Ihre Elektronikprojekte
Benötigen Sie eine zuverlässige und stabile Stromquelle für anspruchsvolle Elektronikschaltungen oder Prototypenentwicklungen? Der 4824-2 Printtrafo mit einer Leistung von 10 VA bietet mit seinen doppelten 12-V-Ausgängen und jeweils 416 mA die ideale Lösung für Entwickler, Hobbyisten und Ingenieure, die Wert auf Präzision und Langlebigkeit legen.
Maximale Effizienz und Zuverlässigkeit durch hochwertige Konstruktion
Der Printtrafo 4824-2 zeichnet sich durch eine sorgfältige Konstruktion aus, die auf maximale Effizienz und höchste Zuverlässigkeit ausgelegt ist. Im Vergleich zu einfacheren oder weniger spezifizierten Transformatoren bietet dieses Modell eine deutlich höhere Betriebssicherheit und geringere Energieverluste. Dies ist entscheidend für Anwendungen, bei denen eine gleichbleibende Spannungsversorgung ohne Schwankungen erforderlich ist, um die Langlebigkeit Ihrer empfindlichen Bauteile zu gewährleisten.
Herausragende Merkmale des 4824-2 Printtrafos
- Präzise Spannungsbereitstellung: Zwei unabhängige 12-V-Ausgänge liefern eine stabile Spannung, ideal für Anwendungen, die symmetrische oder mehrfache Versorgungsspannungen benötigen.
- Hohe Strombelastbarkeit: Mit jeweils 416 mA pro Sekundärwicklung ist der Trafo auch für anspruchsvollere Schaltungen gut geeignet.
- Kompaktes Printdesign: Die RM 27,5 mm (Reihen-Mittenabstand) Montage erleichtert die Integration in bestehende Platinenlayouts und spart wertvollen Platz in Ihrer Konstruktion.
- Robuste Bauweise: Gefertigt für den dauerhaften Einsatz in professionellen und semiprofessionellen Umgebungen.
- Energieeffizienz: Reduzierte Leerlaufverluste und optimierte Wicklungsgeometrie tragen zu einer besseren Energieausnutzung bei.
- Entstörungspotenzial: Die gezielte Auswahl von Kernmaterial und Wicklungstechnologie kann zu einer verbesserten EMV-Performance Ihrer Gesamtschaltung beitragen.
Technische Spezifikationen im Detail
Der 4824-2 Printtrafo ist speziell für den Einsatz in Leiterplattenschaltungen konzipiert und bietet eine Leistung von 10 VA. Die primäre Wicklung ist für gängige Netzspannungen ausgelegt (bitte spezifische Spannungen im Datenblatt prüfen, falls nicht anders angegeben). Die beiden sekundären Wicklungen liefern jeweils eine Nennspannung von 12 V AC bei einer maximalen Stromstärke von 416 mA pro Wicklung. Der Reihen-Mittenabstand (RM) von 27,5 mm definiert die Abmessungen der Anschluss-Pins und erleichtert die Bestückung auf Standard-Leiterplatten. Dies ermöglicht eine direkte Montage ohne zusätzliche Adapter oder Halterungen, was die Aufbaugeschwindigkeit erhöht und potenzielle Fehlerquellen minimiert.
Anwendungsbereiche: Wo der 4824-2 Printtrafo glänzt
Dieser Printtrafo ist die optimale Wahl für eine Vielzahl von Elektronikanwendungen, bei denen eine zuverlässige und präzise Niederspannungsversorgung unerlässlich ist. Dazu gehören:
- Netzteile und Spannungsversorgungen: Zur Erzeugung von stabilen +/- 12V oder anderen Kombinationen für verschiedene Schaltungsmodule.
- Audioverstärker und Hi-Fi-Geräte: Wo eine saubere und rauschfreie Stromversorgung für optimale Klangqualität sorgt.
- Steuerungs- und Automatisierungstechnik: Für Sensorik, Aktuatoren und Mikrocontroller-Systeme, die eine konstante Spannung benötigen.
- Prototypenentwicklung und Laboranwendungen: Flexibilität und Zuverlässigkeit für den schnellen Aufbau und Test neuer Schaltungen.
- Beleuchtungstechnik: Speziell für Niedervolt-LED-Anwendungen oder Halogenlampen, die eine präzise Spannungsregelung erfordern.
- Medizintechnik und Messtechnik: Anwendungen, bei denen höchste Zuverlässigkeit und geringe Störanfälligkeit gefordert sind.
Konstruktionsmerkmale und Materialqualität
Der Kern des 4824-2 Printtrafos besteht aus hochwertigem Silizium-Elektroblech (Grain-Oriented), welches für seine exzellenten magnetischen Eigenschaften und seine geringen Kernverluste bekannt ist. Die Wicklungen sind aus isoliertem Kupferdraht gefertigt, der präzise aufgebracht wird, um eine optimale Wicklungsdichte und geringe Wicklungskapazitäten zu erreichen. Die Primär- und Sekundärwicklungen sind durch eine zusätzliche Isolationsschicht voneinander getrennt, um die elektrische Sicherheit gemäß den relevanten Normen zu gewährleisten. Die Gehäusekomponenten sind aus flammhemmendem Kunststoff gefertigt, was für zusätzliche Sicherheit im Einsatz sorgt. Die Anschlussbeine sind robust und für die Lötverbindung auf Leiterplatten optimiert.
Tabelle der Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | 4824-2 – Printtrafo |
| Nennleistung | 10 VA (Voltampere) |
| Sekundärspannungen | 2x 12 V AC |
| Maximale Stromstärke pro Wicklung | 2x 416 mA |
| Montageart | Printmontage (THT – Through-Hole Technology) |
| Reihen-Mittenabstand (RM) | 27,5 mm |
| Kernmaterial | Hochwertiges Silizium-Elektroblech (Grain-Oriented) für geringe Verluste und hohe Effizienz. |
| Isolationsklasse | Gemäß relevanter Normen für Sicherheit und Zuverlässigkeit (spezifische Details im Datenblatt). |
| Gehäusematerial | Flammhemmender Kunststoff für erhöhte Sicherheit. |
Warum der 4824-2 Printtrafo die smarte Wahl ist
Im Gegensatz zu simplen Netzadaptern oder weniger spezifizierten Transformatoren bietet der 4824-2 eine durchdachte Lösung für professionelle Anforderungen. Die doppelte 12-V-Ausgabe mit jeweils 416 mA ermöglicht flexible Stromversorgungsdesigns, die mit einfacheren Komponenten nicht realisierbar wären. Die hohe Effizienz reduziert nicht nur den Stromverbrauch, sondern minimiert auch die Wärmeentwicklung, was die Lebensdauer der umliegenden Elektronikkomponenten verlängert und die Zuverlässigkeit Ihrer gesamten Schaltung erhöht. Die Printmontage mit dem definierten RM von 27,5 mm garantiert eine einfache und fehlerfreie Integration in Ihre Leiterplattendesigns. Dies spart Montagezeit und reduziert das Risiko von Verdrahtungsfehlern, ein entscheidender Faktor bei der Serienproduktion oder komplexen Prototypen.
FAQ – Häufig gestellte Fragen zu 4824-2 – Printtrafo, 10 VA, 2x 12 V, 2x 416 mA, RM 27,5 mm
Welche Primärspannungen sind für den 4824-2 Printtrafo verfügbar?
Der 4824-2 Printtrafo ist üblicherweise für gängige Netzspannungen wie 230 V AC konzipiert. Bitte konsultieren Sie das spezifische Datenblatt des Herstellers, um die genauen verfügbaren Primärspannungsoptionen zu ermitteln, falls diese von der Standardausführung abweichen.
Ist dieser Trafo für Dauerbetrieb geeignet?
Ja, der 4824-2 Printtrafo ist für den Dauerbetrieb ausgelegt. Die hochwertige Materialauswahl, die sorgfältige Wicklung und die thermische Entkopplung sorgen für eine hohe Betriebssicherheit und Langlebigkeit auch unter konstantester Last.
Welche Art von Gleichrichterschaltungen kann ich mit den 2x 12V Ausgängen realisieren?
Mit den beiden 12V AC Ausgängen können Sie problemlos symmetrische Spannungsversorgungen (z.B. +12V, 0V, -12V) mittels einer Mittelpunkt-Gleichrichtung oder auch zwei unabhängige Gleichspannungen erzeugen. Dies ist ideal für Operationsverstärker und andere Schaltungen, die bipolare Spannungen benötigen.
Wie wird der Reihen-Mittenabstand (RM) von 27,5 mm genau gemessen?
Der Reihen-Mittenabstand (RM) bezieht sich auf den Abstand der Mittelpunkte der Anschluss-Pins, die in einer Reihe auf der Leiterplatte gesteckt werden. Ein RM von 27,5 mm definiert somit die laterale Positionierung der Pins und ist ein wichtiger Parameter für die Leiterplattenlayout-Planung.
Welche Sicherheitsstandards erfüllt der 4824-2 Printtrafo?
Der 4824-2 Printtrafo wird gemäß den relevanten internationalen und nationalen Sicherheitsnormen für Transformatoren gefertigt. Dazu gehören typischerweise Normen wie IEC 61558, die Anforderungen an Sicherheit, Isolationsspannung und Entflammbarkeit festlegen. Die genauen Zertifizierungen und Standards entnehmen Sie bitte dem Produktdatenblatt.
Kann ich die Leistung von 10 VA überschreiten?
Das Überschreiten der Nennleistung von 10 VA wird nicht empfohlen. Eine dauerhafte Überlastung kann zu Überhitzung, Leistungseinbußen, verkürzter Lebensdauer und im schlimmsten Fall zu Schäden am Trafo oder der angeschlossenen Schaltung führen. Es ist ratsam, die Leistungsreserve bei der Dimensionierung Ihrer Schaltung zu berücksichtigen.
Sind die Wicklungen des Trafos für Überspannungsschutz geeignet?
Die Wicklungen selbst sind nicht direkt als Überspannungsschutzkomponente konzipiert. Der Trafo dient primär der Spannungs- und Stromtransformation. Für Überspannungsschutz sind separate Bauteile wie Varistoren oder Suppressordioden in der Schaltung vorzusehen. Die Isolation des Trafos trägt jedoch dazu bei, Spannungsspitzen innerhalb definierter Grenzen zu tolerieren.
