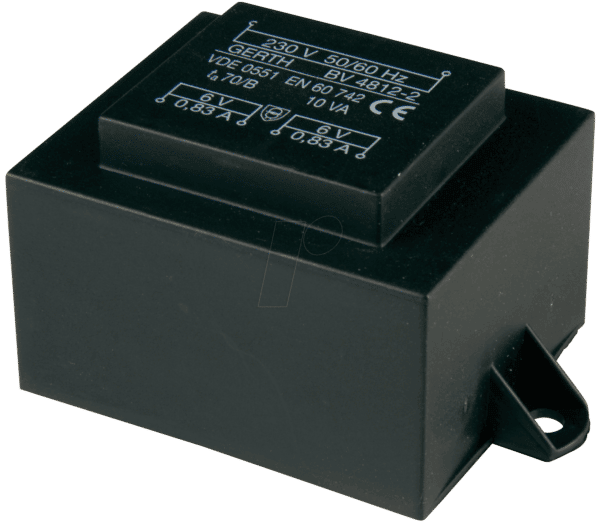

Zuverlässige Stromversorgung für Ihre Elektronikprojekte: 4812-2 Printtrafo
Suchen Sie nach einer stabilen und effizienten Lösung zur Spannungsumwandlung für Ihre anspruchsvollen Elektronikprojekte, Laboranwendungen oder Industriesteuerungen? Der 4812-2 Printtrafo mit einer Leistung von 10 VA und flexiblen 2x 6 V Ausgangswicklungen, jeweils mit einem Strom von 833 mA, bietet die präzise und belastbare Stromversorgung, die Sie benötigen. Speziell entwickelt für den Einsatz auf Leiterplatten (Printmontage) und mit einem Rastermaß von 27,5 mm, integriert er sich nahtlos in Ihre Schaltungsdesigns und ersetzt minderwertige oder unzuverlässige Komponenten.
Maximale Effizienz und Zuverlässigkeit für Profis
Der 4812-2 Printtrafo repräsentiert die nächste Generation der Energieumwandlungstechnologie für anspruchsvolle Anwendungen. Im Gegensatz zu Standardtransformatoren, die oft Kompromisse bei Effizienz oder Langlebigkeit eingehen, setzt dieser Printtrafo auf hochwertige Materialien und eine optimierte Konstruktion. Dies garantiert nicht nur eine überlegene Energieeffizienz, die sich in niedrigeren Betriebskosten und geringerer Wärmeentwicklung niederschlägt, sondern auch eine außergewöhnliche Langzeitstabilität und Zuverlässigkeit, selbst unter Dauerlast. Seine präzisen Ausgangsspannungen und Stromstärken minimieren das Risiko von Bauteilschäden und gewährleisten die optimale Funktion Ihrer empfindlichen Elektronik.
Technische Spezifikationen und Konstruktionsmerkmale
Der 4812-2 Printtrafo ist das Ergebnis sorgfältiger Ingenieursarbeit und der Verwendung erstklassiger Komponenten. Seine primäre Funktion besteht darin, Wechselspannung aus dem Netz in zwei unabhängige, niedergespannte Wechselstromkreise umzuwandeln, die für eine Vielzahl von Anwendungen ideal sind. Die angegebene Leistung von 10 VA (Voltampere) charakterisiert die Scheinleistung des Transformators und gibt Auskunft über seine maximale Belastbarkeit. Die beiden Ausgangswicklungen mit jeweils 6 Volt sind so konzipiert, dass sie simultan betrieben werden können und jeweils einen Strom von 833 Milliampere liefern. Diese Konfiguration bietet erhebliche Flexibilität für Schaltungen, die symmetrische Spannungen oder zwei separate Niederspannungsversorgungen benötigen.
Das Rastermaß (RM) von 27,5 mm definiert den Abstand der Anschlusspins auf der Leiterplatte. Dieses standardisierte Maß ermöglicht eine einfache und sichere Bestückung auf vielen gängigen Platinenlayouts. Die Printmontage-Bauweise bedeutet, dass die Anschlüsse direkt durch die Leiterplatte gesteckt und auf der Rückseite verlötet werden, was zu einer sehr robusten und vibrationsresistenten Verbindung führt. Dies ist ein entscheidender Vorteil gegenüber externen oder Lötösen-Transformatoren, besonders in Umgebungen, die mechanischen Belastungen ausgesetzt sind.
Die Kernkonstruktion besteht aus hochwertigem Elektroblech, das sorgfältig geschichtet und verarbeitet wird, um Wirbelstromverluste zu minimieren und die magnetische Kopplung zu maximieren. Die Wicklungen sind aus präzise isoliertem Kupferdraht gefertigt, um Durchschläge bei hohen Spannungen zu verhindern und die elektrische Effizienz zu optimieren. Die Isolationseigenschaften entsprechen den gängigen Sicherheitsstandards für elektronische Bauteile, was den sicheren Betrieb gewährleistet.
Vorteile des 4812-2 Printtrafos
- Präzise Spannungsausgabe: Liefert zuverlässig 2x 6 V Wechselspannung für eine stabile Stromversorgung Ihrer Schaltungen.
- Hohe Effizienz: Minimiert Energieverluste und reduziert die Wärmeentwicklung, was zu geringeren Betriebskosten und einer längeren Lebensdauer führt.
- Robuste Printmontage: Bietet eine feste und vibrationsresistente Verbindung auf der Leiterplatte, ideal für anspruchsvolle Umgebungen.
- Flexibilität durch Doppelwicklung: Ermöglicht die Versorgung zweier separater Stromkreise oder symmetrischer Spannungsanforderungen.
- Optimierte Kernkonstruktion: Hergestellt aus hochwertigem Elektroblech zur Reduzierung von Verlusten und Erhöhung der Leistung.
- Kompaktes Design: Das Rastermaß von 27,5 mm erlaubt eine platzsparende Integration in Ihre Platinenlayouts.
- Langlebigkeit und Zuverlässigkeit: Entwickelt für den Dauerbetrieb und die Bewältigung von Lastschwankungen.
- Sicherheit im Fokus: Entspricht gängigen Sicherheitsstandards für den Einsatz in elektronischen Geräten.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Modellbezeichnung | 4812-2 |
| Typ | Printtrafo (Transistor-Transformator) |
| Leistung (Nennleistung) | 10 VA (Voltampere) |
| Primärspannung | Typischerweise Netzspannung (nicht spezifiziert, aber für standardisierte Anwendungen ausgelegt) |
| Sekundärspannung | 2x 6 V Wechselspannung |
| Sekundärstrom (pro Wicklung) | 833 mA (Milliamper) |
| Rastermaß (Anschlussabstand) | 27,5 mm |
| Montageart | Printmontage (THT – Through-Hole Technology) |
| Kernmaterial | Hochwertiges, geschichtetes Elektroblech zur Minimierung von Kernverlusten |
| Wicklungsmaterial | Isolierter Kupferdraht für hohe Leitfähigkeit und Isolation |
| Isolationsklasse | Entspricht gängigen Sicherheitsstandards für die verwendete Technologie (z.B. Schutzklasse II für Geräte mit doppelter oder verstärkter Isolierung, je nach Endanwendung) |
| Betriebstemperaturbereich | Optimiert für typische Elektronik-Betriebsumgebungen (typischerweise -25°C bis +85°C, genaue Spezifikation abhängig vom Hersteller) |
| Anwendungsgebiete | Stromversorgungen für Kleinsteuerungen, Laborelektronik, Messgeräte, Signalverarbeitung, Hifi-Anwendungen (Vorverstärker), Sicherheitstechnik, Modellbau, Automatisierungstechnik. |
Vielseitige Einsatzmöglichkeiten
Der 4812-2 Printtrafo eignet sich hervorragend für eine breite Palette von Anwendungen, bei denen eine zuverlässige und präzise Niederspannungsversorgung unerlässlich ist. Seine Konstruktion macht ihn zu einer idealen Wahl für:
- Industrielle Steuerungen: Als integraler Bestandteil von SPS-Systemen oder speziellem Steuerungs-Equipment, wo Stabilität und Langlebigkeit entscheidend sind.
- Labor- und Messtechnik: Für den Aufbau von Präzisionsgeräten und Netzteilen, die genaue und rauscharme Spannungen benötigen.
- Audio- und Hifi-Anwendungen: In Vorverstärkern, Phono-Stufen oder spezialisierten Audio-Equipment, wo eine saubere Stromversorgung die Klangqualität maßgeblich beeinflusst.
- Prototypen und Entwicklungsboards: Zur flexiblen und robusten Stromversorgung von Prototypen und Testschaltungen.
- Modellbau und Automatisierung: Für den Betrieb von Motoren, Beleuchtungssystemen oder Steuereinheiten in komplexen Modellen oder kleineren Automatisierungslösungen.
- Sicherheitstechnik: In Überwachungssystemen oder Alarmanlagen, wo eine unterbrechungsfreie Stromversorgung gewährleistet sein muss.
Die Möglichkeit, zwei unabhängige 6V-Ausgänge mit jeweils 833mA zu nutzen, eröffnet zusätzliche Gestaltungsmöglichkeiten für doppelt symmetrische Versorgungen oder die getrennte Speisung von analogen und digitalen Schaltungsteilen, um gegenseitige Störungen zu minimieren.
Häufig gestellte Fragen zu 4812-2 – Printtrafo, 10 VA, 2x 6 V, 2x 833 mA, RM 27,5 mm
Was bedeutet „10 VA“ bei diesem Trafo?
„10 VA“ steht für 10 Voltampere und bezeichnet die Scheinleistung des Transformators. Dies ist ein Maß für die maximale Leistung, die der Trafo liefern kann, unter Berücksichtigung der Spannung und des Stroms an den Ausgangswicklungen. Es ist wichtig, diese Angabe bei der Dimensionierung Ihrer Schaltung zu berücksichtigen, um eine Überlastung des Trafos zu vermeiden.
Kann ich die beiden 6V-Ausgänge kombinieren, um eine höhere Spannung zu erzielen?
Es ist generell nicht ratsam, die Ausgangswicklungen eines Standard-Printtrafos zur Erzeugung einer höheren Spannung zu kombinieren, es sei denn, dies ist explizit in den technischen Daten vorgesehen (z.B. für eine Reihenschaltung). Die beiden 6V-Ausgänge sind typischerweise dafür ausgelegt, parallel zu arbeiten oder getrennt voneinander genutzt zu werden, um zwei separate Stromkreise zu versorgen. Eine unsachgemäße Kombination kann zu Schäden am Trafo oder an der angeschlossenen Elektronik führen.
Welche Primärspannung wird für diesen Trafo benötigt?
Die Primärspannung ist für diesen spezifischen Printtrafo nicht explizit in den bereitgestellten Informationen aufgeführt. Typischerweise sind solche Trafos für standardisierte Netzspannungen ausgelegt, wie z.B. 230 V AC in Europa. Es ist jedoch unerlässlich, dies vor der Installation zu überprüfen, idealerweise durch Nachschlagen der genauen Herstellerspezifikationen oder auf der Produktverpackung, um sicherzustellen, dass er mit Ihrer Stromquelle kompatibel ist.
Ist dieser Printtrafo für den Dauerbetrieb geeignet?
Ja, Printtransformatoren wie der 4812-2 werden in der Regel für den Dauerbetrieb konzipiert. Die verwendete Konstruktion aus hochwertigem Elektroblech und isoliertem Kupferdraht sowie die Printmontage-Bauweise tragen zur Robustheit und Langlebigkeit bei. Die Einhaltung der Nennleistung von 10 VA und ausreichende Kühlung am Einbauort sind entscheidend für einen sicheren und zuverlässigen Dauerbetrieb.
Welche Art von Gleichrichtung und Filterung ist für die Ausgangsspannung zu empfehlen?
Da dieser Trafo Wechselspannung (AC) liefert, benötigen Sie für die Erzeugung von Gleichspannung (DC) eine Gleichrichterschaltung (z.B. eine Brückengleichrichtung mit vier Dioden) gefolgt von einem oder mehreren Kondensatoren zur Glättung der pulsierenden Gleichspannung. Die Dimensionierung dieser Komponenten hängt von den spezifischen Anforderungen Ihrer nachgeschalteten Elektronik ab, wie z.B. dem benötigten Gleichspannungswert und der maximal zulässigen Restwelligkeit.
Was bedeutet das Rastermaß von 27,5 mm genau?
Das Rastermaß (RM) von 27,5 mm bezieht sich auf den Abstand zwischen den Mittelpunkten der benachbarten Anschlussstifte des Trafos, die durch die Leiterplatte gesteckt werden. Dieses Maß ist wichtig, um sicherzustellen, dass der Trafo korrekt auf die vorgebohrten Löcher Ihrer Leiterplatte passt und eine stabile mechanische Verbindung gewährleistet ist. Es ist ein standardisiertes Maß, das die Kompatibilität mit vielen Platinenlayouts sicherstellt.
Wie unterscheidet sich dieser Printtrafo von einem Ringkerntrafo in Bezug auf Leistung und Anwendung?
Printtransformatoren wie der 4812-2 sind speziell für die direkte Montage auf Leiterplatten konzipiert und zeichnen sich durch ihre kompakte Bauweise und einfache Integration aus. Sie sind oft kostengünstiger in der Massenproduktion. Ringkerntransformatoren bieten in der Regel eine höhere Effizienz, geringere Magnetfeldabstrahlung und eine bessere Leistungsdichte, sind jedoch meist größer, schwerer und erfordern eine separate Montage auf Chassis oder Platinen. Für Anwendungen, bei denen Platz und einfache Montage auf der Leiterplatte im Vordergrund stehen, ist ein Printtrafo wie dieser die bevorzugte Wahl.
