Hochleistungs-MCU für anspruchsvolle Embedded-Systeme: Entdecken Sie den Microchip dsPIC33FJ256MC710-IPT
Für Entwickler, die bei der Realisierung komplexer Embedded-Anwendungen keine Kompromisse eingehen wollen, stellt der Microchip dsPIC33FJ256MC710-IPT eine herausragende Lösung dar. Dieses 16-Bit-Digital Signal Controller (DSC) MCU mit großzügigen 256 KB Flash-Speicher ist prädestiniert für Applikationen, die hohe Rechenleistung, präzise Signalverarbeitung und umfangreiche Konnektivitätsoptionen erfordern. Von fortschrittlichen Motorsteuerungen über industrielle Automatisierung bis hin zu anspruchsvollen Audio- und Kommunikationssystemen – dieser MCU liefert die Performance, die für innovative Designs benötigt wird.
Überlegene Leistung und Speicher für komplexe Applikationen
Der dsPIC33FJ256MC710-IPT zeichnet sich durch seine integrierte digitale Signalverarbeitungsengine aus, die ihn von reinen Mikrocontrollern abhebt. Dies ermöglicht die parallele Ausführung von Rechenoperationen und DSP-Instruktionen, was zu einer signifikant höheren Verarbeitungsgeschwindigkeit bei signalintensiven Aufgaben führt. Mit 256 KB Flash-Speicher bietet dieser MCU ausreichend Kapazität für komplexe Firmware und Datenspeicher, selbst für anspruchsvollste Algorithmen.
Schlüsselfunktionen und Vorteile des dsPIC33FJ256MC710-IPT
- Leistungsstarke 16-Bit-Architektur: Bietet eine exzellente Balance zwischen Rechenleistung und Energieeffizienz für eine breite Palette von Embedded-Anwendungen.
- Umfangreicher 256 KB Flash-Speicher: Ermöglicht die Speicherung komplexer Programme, Daten und Konfigurationsparameter, was die Flexibilität bei der Anwendungsentwicklung erhöht.
- Integrierte DSP-Engine: Beschleunigt signalverarbeitende Aufgaben wie Filterung, Transformation und Analyse, was ihn ideal für audio- und sensorbasierte Anwendungen macht.
- TQFP-100 Gehäuse: Bietet eine robuste und kompakte Integration in PCB-Designs, die eine hohe Pin-Dichte bei gleichzeitiger Beibehaltung der Handhabung für die Oberflächenmontage ermöglicht.
- Breite Palette von Peripheriegeräten: Integrierte Timer, Capture/Compare-Module, ADC/DAC-Wandler und Kommunikationsschnittstellen (UART, SPI, I2C, CAN) reduzieren die Notwendigkeit externer Komponenten.
- Erweiterte Konnektivitätsoptionen: Die Vielzahl an On-Chip-Peripheriegeräten erleichtert die Anbindung an Sensoren, Aktoren und andere Systemkomponenten, was den Entwicklungsaufwand reduziert.
- Fortschrittliche Leistungsmerkmale: Niedriger Stromverbrauch im Sleep-Modus und effizientes Power-Management tragen zur Energieeffizienz von batteriebetriebenen oder stromsparenden Systemen bei.
Technische Spezifikationen im Detail
Der Microchip dsPIC33FJ256MC710-IPT repräsentiert Spitzenleistung im Bereich der 16-Bit-Digital Signal Controller. Seine Architektur ist darauf ausgelegt, sowohl traditionelle Mikrocontroller-Aufgaben als auch anspruchsvolle digitale Signalverarbeitung mit hoher Effizienz zu bewältigen. Die 256 KB Flash-Speicherkapazität ist ein wesentlicher Vorteil für Entwickler, die umfangreiche Softwarebibliotheken, komplexe Regelalgorithmen oder umfangreiche Datenspeicherung in ihren Embedded-Projekten implementieren müssen.
Anwendungsgebiete: Wo der dsPIC33FJ256MC710-IPT brilliert
Die Vielseitigkeit und Leistungsfähigkeit des dsPIC33FJ256MC710-IPT eröffnen ein breites Spektrum an Einsatzmöglichkeiten:
- Motorsteuerung: Präzise Regelung von bürstenlosen Gleichstrommotoren (BLDC), Schrittmotoren und universellen Wechselstrommotoren in Industrieanwendungen, Robotik und Elektromobilität. Die DSP-Fähigkeiten ermöglichen fortschrittliche Regelstrategien wie Feldorientierte Regelung (FOC).
- Industrielle Automatisierung: Steuerung von Prozessanlagen, Servosystemen, Robotergreifern und anderen Automatisierungsmodulen, die Echtzeit-Datenverarbeitung und präzise Stellsignale erfordern.
- Audioverarbeitung: Entwicklung von professionellen Audioeffektgeräten, digitalen Mischpulten, fortschrittlichen Lautsprechersystemen und Headsets, bei denen niedrige Latenz und hohe Signalintegrität entscheidend sind.
- Kommunikationssysteme: Implementierung von Modulatoren und Demodulatoren, Filterung von Funksignalen und Steuerung von Kommunikationsprotokollen in IoT-Geräten, drahtlosen Sensoren und spezialisierten Kommunikationsschnittstellen.
- Medizintechnik: Steuerung von medizinischen Geräten wie Infusionspumpen, Dialysegeräten und bildgebenden Systemen, bei denen höchste Zuverlässigkeit und präzise Steuerung unerlässlich sind.
- Energieverwaltung: Intelligente Steuerung von Stromversorgungen, Batteriemanagementsystemen (BMS) und erneuerbaren Energiesystemen, um Effizienz und Leistung zu optimieren.
Die Vorteile der TQFP-100 Gehäuseform

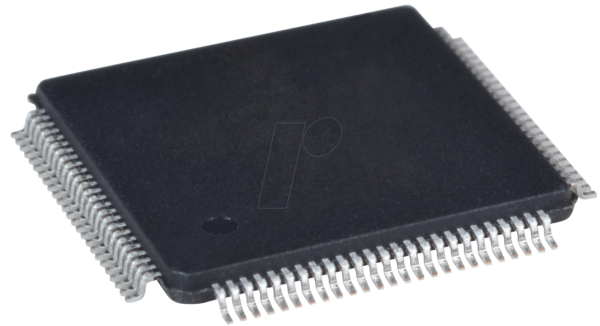

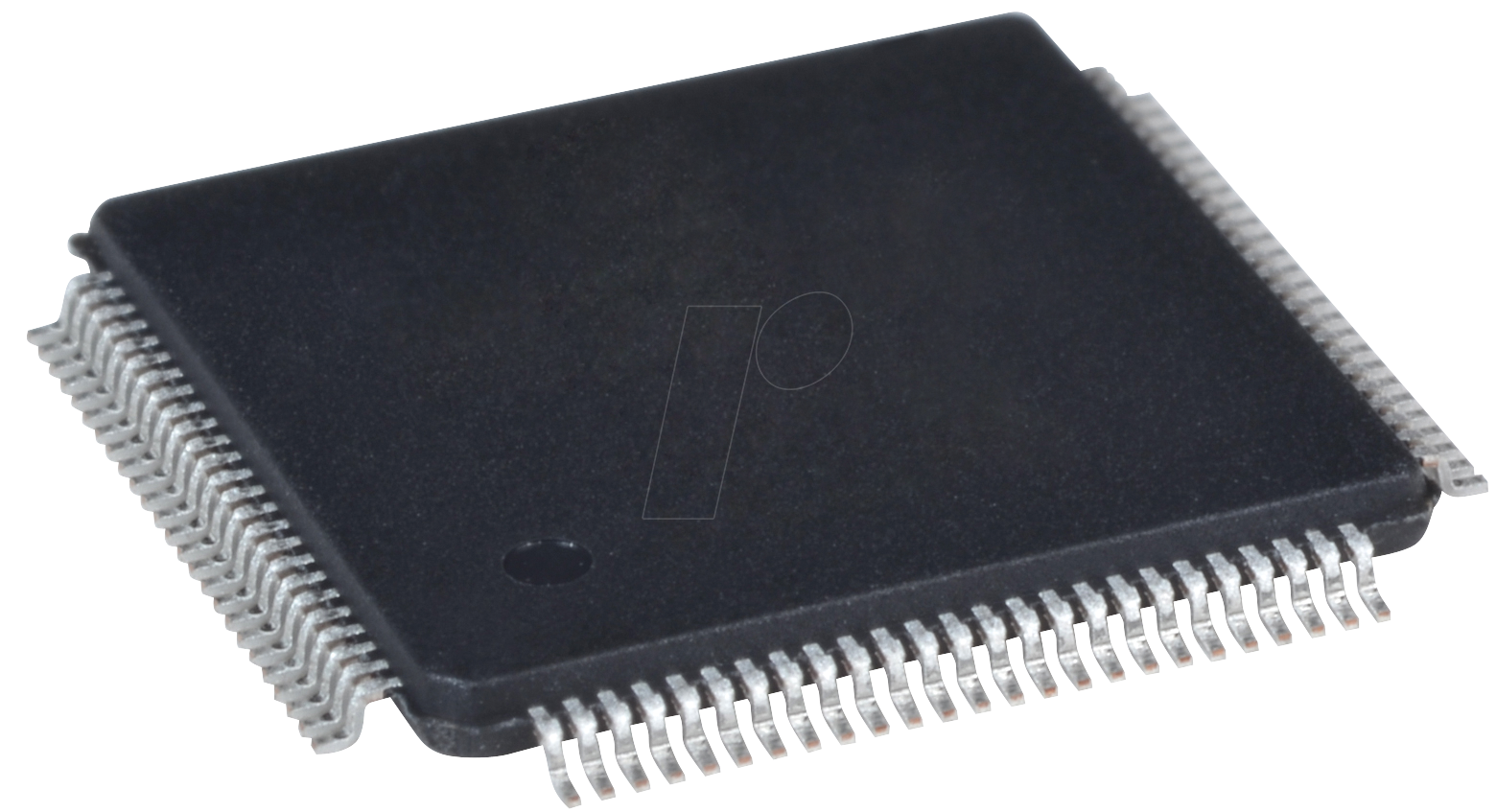

Das TQFP-100 (Thin Quad Flat Package) Gehäuse bietet eine optimale Balance zwischen Miniaturisierung und einfacher Handhabung für die Oberflächenmontage (SMT). Mit seinen 100 Pins ermöglicht es eine hohe Anschlussdichte, die für komplexere Schaltungen unerlässlich ist, ohne die Bestückung übermäßig zu erschweren. Die relativ flache Bauweise trägt zur Gesamtdünne von elektronischen Geräten bei, was besonders in kompakten Systemen von Vorteil ist.
Detaillierte Produktdaten und Merkmale
| Merkmal | Spezifikation |
|---|---|
| Prozessortyp | 16-Bit Digital Signal Controller (dsPIC) |
| Maximale Taktfrequenz | Bis zu 40 MIPS (Millionen Instruktionen pro Sekunde) |
| Flash-Speicher | 256 KB |
| RAM | 16 KB |
| EEPROM | Keine dedizierte EEPROM-Sektion, Nutzung von reservierten Flash-Bereichen für Konfigurationsdaten möglich. |
| Gehäuse | TQFP-100 (Thin Quad Flat Package) |
| Betriebsspannung | 2.7V bis 3.6V |
| Temperaturbereich | Industrietemperaturbereich (-40°C bis +85°C) |
| Timer/Zähler | Mehrere 16-Bit-Timer/Zähler mit erweiterten Funktionen für PWM-Generierung und Zeitmessung. |
| ADC/DAC | Hochleistungs 12-Bit Analog-Digital-Wandler (ADC) mit bis zu 16 Kanälen und 10-Bit Digital-Analog-Wandler (DAC). |
| Kommunikationsschnittstellen | UART, SPI, I2C, CAN 2.0B (mit zwei CAN-Modulen) |
| PWM-Module | Fortschrittliche PWM-Module mit hoher Auflösung und Flexibilität für Motorsteuerungs- und Leistungselektronikanwendungen. |
FAQ – Häufig gestellte Fragen zu 33FJ256MC710-IPT – MCU, dsPIC, 16-bit, 256 KB, TQFP-100
Was sind die Hauptunterschiede zwischen einem dsPIC und einem herkömmlichen Mikrocontroller?
Der Hauptunterschied liegt in der integrierten digitalen Signalverarbeitungsengine des dsPIC. Während herkömmliche Mikrocontroller primär auf allgemeine Rechenaufgaben ausgelegt sind, verfügt der dsPIC über spezialisierte Hardware-Instruktionen und eine Architektur, die für schnelle und effiziente Signalverarbeitung optimiert ist. Dies ermöglicht parallele Operationen und beschleunigt komplexe mathematische Berechnungen, die für Aufgaben wie Filterung, Fourier-Transformationen und adaptive Regelung unerlässlich sind.
Ist der dsPIC33FJ256MC710-IPT für Echtzeitanwendungen geeignet?
Ja, absolut. Der dsPIC33FJ256MC710-IPT ist dank seiner leistungsstarken Architektur und der Fähigkeit zur schnellen Befehlsausführung ideal für Echtzeitanwendungen geeignet. Die hohe Taktfrequenz und die effiziente Signalverarbeitung ermöglichen die Bewältigung von zeitkritischen Aufgaben mit geringer Latenz, was für präzise Steuerungs- und Regelungssysteme unerlässlich ist.
Welche Programmierumgebung wird für diesen MCU empfohlen?
Microchip Technology bietet die integrierte Entwicklungsumgebung (IDE) MPLAB X IDE an, die nahtlos mit den Compilern XC16 (für 16-Bit-dsPIC) zusammenarbeitet. Diese Umgebung bietet Debugging-Werkzeuge, Code-Generatoren und eine Vielzahl von Ressourcen zur Unterstützung des Entwicklungsprozesses.
Wie kann ich die 256 KB Flash-Speicherkapazität optimal nutzen?
Die 256 KB Flash-Speicher bieten erheblichen Spielraum für komplexe Firmware. Dies ermöglicht die Implementierung umfangreicher Algorithmen, die Integration mehrerer Kommunikationsprotokolle, das Speichern von Konfigurationsdaten und die Nutzung von Softwarebibliotheken. Bei der Planung sollten Sie die Größe Ihrer Hauptanwendung, eventuelle Over-the-Air-Update-Funktionalitäten und die benötigten Datenpuffer berücksichtigen.
Eignet sich der TQFP-100 für den Einsatz in rauen Umgebungsbedingungen?
Das TQFP-100 Gehäuse ist für Standard-SMT-Montage optimiert und bietet eine gute mechanische Stabilität. Die Betriebstemperatur von -40°C bis +85°C deckt einen weiten industriellen Bereich ab. Für extrem raue Umgebungen mit extremer Vibration, Temperaturschocks oder chemischer Exposition könnten jedoch zusätzliche Gehäuse- oder Schutzmaßnahmen auf der Platine erforderlich sein.
Welche Art von Motorsteuerungsalgorithmen können mit diesem MCU implementiert werden?
Der dsPIC33FJ256MC710-IPT ist hervorragend geeignet für fortschrittliche Motorsteuerungsalgorithmen wie die Feldorientierte Regelung (FOC) für bürstenlose Gleichstrommotoren (BLDC), die präzise Steuerung von Servomotoren und die optimierte Regelung von universellen Wechselstrommotoren. Die hochauflösenden PWM-Module und die schnellen ADC-Wandler sind hierbei entscheidende Vorteile.
Ist dieser MCU für Anwendungen mit hoher EMV-Belastung geeignet?
Der dsPIC33FJ256MC710-IPT selbst ist auf Zuverlässigkeit ausgelegt. Für Anwendungen mit hoher elektromagnetischer Verträglichkeit (EMV) ist es entscheidend, die Empfehlungen von Microchip für PCB-Layout, Entkopplungskondensatoren und Abschirmung zu befolgen. Die Integration eines leistungsfähigen MCUs wie diesem ist jedoch ein wichtiger Schritt zur Erfüllung von EMV-Anforderungen.
