Leistungsstarke Signalverarbeitung für anspruchsvolle Embedded-Anwendungen: Der Microchip dsPIC33FJ128MC706-IPT MCU
Suchen Sie nach einem hochperformanten Mikrocontroller, der komplexe digitale Signalverarbeitungsaufgaben zuverlässig meistert und gleichzeitig eine effiziente Steuerung von Systemen ermöglicht? Der Microchip dsPIC33FJ128MC706-IPT mit seinem 16-Bit-dsPIC-Architektur ist die ideale Lösung für Entwickler, die höchste Präzision, Geschwindigkeit und Flexibilität in ihren Embedded-Projekten benötigen. Speziell konzipiert für anspruchsvolle Anwendungen in den Bereichen industrielle Automatisierung, Motorsteuerung, Audioverarbeitung und Echtzeit-Regelungssysteme, bietet dieser MCU eine unübertroffene Kombination aus Rechenleistung und umfangreichen Peripheriefunktionen.
Überlegene Leistung und Architektur des dsPIC33FJ128MC706-IPT
Der Kern des 33FJ128MC706-IPT bildet die fortschrittliche dsPIC-Architektur von Microchip, die speziell für die effiziente Ausführung von DSP-Algorithmen optimiert ist. Im Gegensatz zu herkömmlichen CPUs, die oft einen Kompromiss zwischen allgemeiner Rechenleistung und spezialisierter Signalverarbeitung eingehen, integriert der dsPIC einen leistungsstarken MAC-Prozessor (Multiply-Accumulate) direkt in die CPU-Pipeline. Dies ermöglicht die Ausführung von Multiplikations- und Akkumulationsoperationen in nur einem Taktzyklus, was für die Signalverarbeitung von entscheidender Bedeutung ist und die Verarbeitungsgeschwindigkeit von Algorithmen wie FIR- und IIR-Filtern dramatisch erhöht.
Mit 128 KB Flash-Speicher bietet der 33FJ128MC706-IPT ausreichend Platz für komplexe Firmware und DSP-Algorithmen. Die 16-Bit-Datenbreite ermöglicht eine präzise Darstellung von Signalwerten, was für Anwendungen, bei denen Nuancen und Details kritisch sind, unerlässlich ist. Diese Kombination aus schneller CPU, dedizierten DSP-Instruktionen und großzügigem Speicher macht den dsPIC33FJ128MC706-IPT zur überlegenen Wahl gegenüber Standard-MCUs, die für reine Steuerungsaufgaben konzipiert sind und bei komplexer Signalverarbeitung an ihre Grenzen stoßen.
Umfassende Peripherie für vielfältige Integrationsmöglichkeiten
Der 33FJ128MC706-IPT glänzt nicht nur durch seine Kernleistung, sondern auch durch eine breite Palette an integrierten Peripheriemodulen, die eine nahtlose Integration in komplexe Systeme ermöglichen:
- Fortschrittliche Motorsteuerungsperipherie: Integrierte PWM-Module (Pulse Width Modulation) mit hoher Auflösung und feiner Steuerung eignen sich perfekt für die präzise Steuerung von Brushless-DC-Motoren, Schrittmotoren und anderen elektrischen Antrieben. Die integrierten Komparatoren und Timer unterstützen komplexe Regelalgorithmen.
- Hohe Konnektivität: Eine Vielzahl von Kommunikationsschnittstellen wie UART, SPI und I²C ermöglicht die einfache Anbindung an Sensoren, Aktoren und andere Mikrocontroller oder Host-Systeme. Der integrierte CAN-Controller (Controller Area Network) ist für industrielle Netzwerke und Automotive-Anwendungen unerlässlich.
- Präzise Analog-Digital-Wandlung: Der 10-Bit-Analog-Digital-Wandler (ADC) mit hoher Abtastrate erfasst analoge Signale mit großer Genauigkeit, was für die Verarbeitung von Sensordaten in Echtzeit entscheidend ist.
- Flexibles Timer- und Capture/Compare-System: Mehrere 16-Bit-Timer ermöglichen präzise Zeitsteuerungen, Erfassung von Signalereignissen und Generierung von Zeitintervallen, die für viele Steuerungs- und Messaufgaben benötigt werden.
Diese Peripheriefunktionen, kombiniert mit der starken DSP-Leistung, machen den 33FJ128MC706-IPT zu einer integrierten Lösung, die den Bedarf an externen Bauteilen reduziert und somit Kosten und Platz auf der Leiterplatte spart.
Anwendungsfelder des 33FJ128MC706-IPT
Die Vielseitigkeit und Leistungsfähigkeit des 33FJ128MC706-IPT eröffnet eine breite Palette von Anwendungsfeldern:
- Industrielle Automatisierung: Präzise Steuerung von Robotern, Förderbändern, CNC-Maschinen und anderen industriellen Anlagen, bei denen Echtzeit-Anforderungen und Signalverarbeitung kritisch sind.
- Motorsteuerung: Hocheffiziente und präzise Steuerung von Elektromotoren in industriellen Pumpen, Lüftern, Aufzügen und Elektrofahrzeugen, einschließlich fortschrittlicher Regelstrategien wie Feldorientierte Regelung (FOC).
- Audio- und Signalverarbeitung: Implementierung komplexer digitaler Filter, Audio-Effekte, Spracherkennung und Signalanalysen in professionellen Audio-Geräten, Kommunikationssystemen und Messgeräten.
- Leistungselektronik: Steuerung von Stromversorgungen, Wechselrichtern, USVs (Unterbrechungsfreie Stromversorgungen) und Ladegeräten, bei denen eine schnelle und genaue Regelung von Leistungsparametern erforderlich ist.
- Medizintechnik: Steuerung von medizinischen Geräten, die präzise Signalverarbeitung und Echtzeit-Regelung erfordern, wie z.B. Beatmungsgeräte, Infusionspumpen oder diagnostische Instrumente.
Die Fähigkeit, sowohl komplexe Algorithmen auszuführen als auch die physikalische Welt über eine Vielzahl von Peripheriegeräten zu steuern, macht diesen MCU zu einem Eckpfeiler moderner Embedded-Systeme.
Technische Spezifikationen und Aufbau des 33FJ128MC706-IPT
| Merkmal | Beschreibung |
|---|---|
| Prozessorkern | 16-Bit dsPIC-Architektur mit integriertem MAC-Prozessor für schnelle DSP-Operationen |
| Taktfrequenz | Bis zu 40 MIPS (Millionen Instruktionen pro Sekunde) |
| Flash-Speicher | 128 KB |
| RAM | 8 KB |

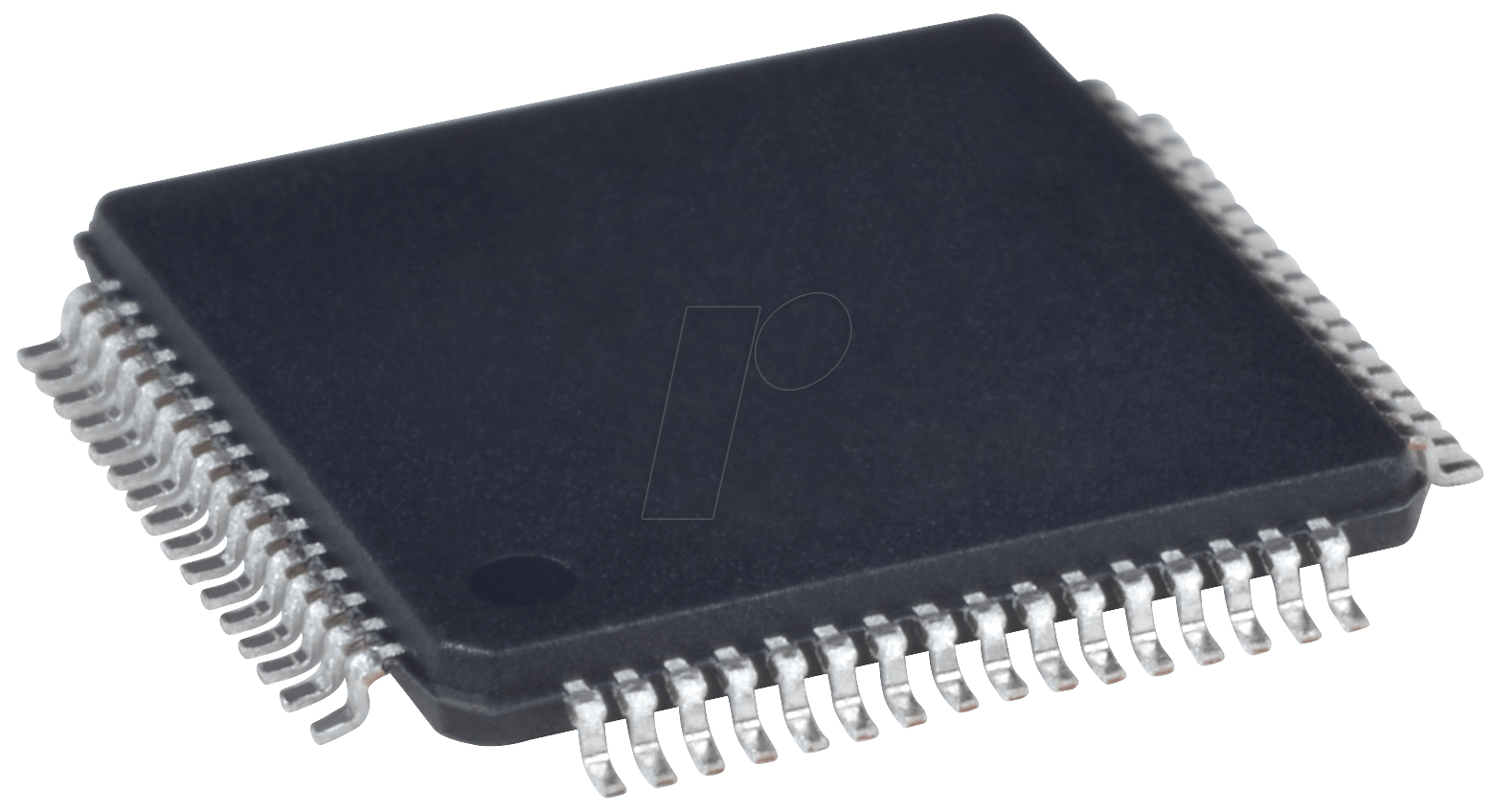

| Gehäuse | TQFP-64 (Thin Quad Flat Package) |
| Betriebstemperatur | Industrieller Temperaturbereich (-40°C bis +85°C) |
| Spannungsversorgung | 2.7V bis 3.6V |
| Analoge Peripherie | 10-Bit ADC mit mehreren Kanälen, programmierbare Verstärkung |
| Digitale Peripherie | Mehrere Timer, UART, SPI, I²C, CAN, Komparatoren |
Häufig gestellte Fragen zu 33FJ128MC706-IPT – MCU, dsPIC, 16-bit, 128 KB, TQFP-64
Ist der dsPIC33FJ128MC706-IPT für Anfänger im Bereich Embedded-Entwicklung geeignet?
Der dsPIC33FJ128MC706-IPT ist ein leistungsstarkes Werkzeug, das eher für erfahrene Entwickler oder Teams mit spezifischem Wissen in digitaler Signalverarbeitung und Embedded-Systemen konzipiert ist. Die Komplexität und die spezialisierten DSP-Funktionen erfordern ein gewisses Maß an Einarbeitung. Für Anfänger sind einfachere Mikrocontroller-Familien möglicherweise zugänglicher.
Welche Entwicklungswerkzeuge werden für den 33FJ128MC706-IPT empfohlen?
Microchip bietet die integrierte Entwicklungsumgebung (IDE) MPLAB X mit dem XC16 C-Compiler als offizielle und empfohlene Lösung für die Entwicklung mit dsPIC-Mikrocontrollern. Debugging-Werkzeuge wie der PICKit oder ICD sind ebenfalls unerlässlich, um den Code auf der Hardware zu testen und Fehler zu beheben.
Kann der 33FJ128MC706-IPT komplexe Filteralgorithmen in Echtzeit verarbeiten?
Ja, das ist eine seiner Kernstärken. Die dsPIC-Architektur mit ihrer schnellen MAC-Einheit und den optimierten DSP-Instruktionen ist speziell dafür ausgelegt, Algorithmen wie FIR- und IIR-Filter mit hoher Abtastrate und geringer Latenz zu verarbeiten. Dies ist entscheidend für Anwendungen wie adaptive Filter oder Geräuschunterdrückung.
Ist der TQFP-64 ein gängiges Gehäuseformat, und welche Vorteile bietet es?
Das TQFP-64 Gehäuse ist ein weit verbreitetes und gut unterstütztes SMD-Gehäuse (Surface Mount Device). Es bietet eine gute Balance zwischen der Anzahl der Pins für umfassende Konnektivität und einer praktikablen Größe für die Leiterplattenbestückung. Die Montage ist mit Standard-SMT-Bestückungsanlagen gut möglich.
Welche Art von Anwendungen profitieren am meisten von der CAN-Schnittstelle dieses MCUs?
Die CAN-Schnittstelle ist ideal für Anwendungen, die robuste und zuverlässige Kommunikation über ein dezentrales Netzwerk erfordern. Dazu gehören typischerweise industrielle Steuerungsnetzwerke, Automobilkommunikation, Gebäudeautomatisierung und maritime Systeme, bei denen viele Sensoren und Aktoren miteinander verbunden werden müssen.
Welche Speichergrößen (Flash und RAM) sind für die meisten Anwendungen ausreichend?
Mit 128 KB Flash-Speicher bietet der 33FJ128MC706-IPT ausreichend Platz für komplexe Programme, einschließlich umfangreicher DSP-Algorithmen und Betriebssysteme. 8 KB RAM sind für viele Echtzeit-Anwendungen und die Verarbeitung von Signalpuffern ebenfalls gut dimensioniert. Für sehr speicherintensive Anwendungen könnten jedoch umfangreichere Mikrocontroller erforderlich sein.
Wie wird die Leistungsfähigkeit dieses MCUs im Vergleich zu 32-Bit-Architekturen eingeschätzt?
Während 32-Bit-Architekturen oft höhere Spitzenleistungsraten für allgemeine Rechenaufgaben bieten, hat die 16-Bit-dsPIC-Architektur spezifische Vorteile in der digitalen Signalverarbeitung durch ihre optimierten Hardware-Instruktionen und die MAC-Einheit, die für DSP-Aufgaben oft effizienter ist. Für reine Steuerungsaufgaben oder rechenintensive allgemeine Prozesse kann eine 32-Bit-Architektur die bessere Wahl sein, aber für dedizierte Signalverarbeitungsaufgaben ist der dsPIC33FJ128MC706-IPT oft überlegen.
