Leistungsstarke 16-Bit dsPIC-Mikrocontroller-Lösung für anspruchsvolle Embedded-Anwendungen
Der 33FJ09GS302-ISP – MCU, dsPIC, 16-bit, 9 KB, DIL-28 ist die ideale Wahl für Ingenieure und Entwickler, die eine kompakte, aber leistungsstarke Lösung für die Steuerung komplexer Systeme benötigen. Wenn Sie eine präzise Signalverarbeitung, flexible Peripheriekonfiguration und eine robuste Rechenleistung in einem kosteneffizienten Gehäuse suchen, bietet dieser dsPIC-Mikrocontroller von Microchip die überlegene Grundlage für Ihre Projekte.
Herausragende Rechenleistung und Speicherkapazität
Im Herzen des 33FJ09GS302-ISP schlägt ein leistungsfähiger 16-Bit dsPIC-Digital-Signal-Controller-Kern. Diese Architektur ist speziell für rechenintensive Aufgaben wie digitale Filterung, schnelle mathematische Operationen und die präzise Steuerung von Motoren oder Kommunikationsprotokollen optimiert. Mit einer großzügigen internen Speichergröße von 9 KB RAM und Flash können komplexe Algorithmen und umfangreiche Datensätze effizient verarbeitet werden, was ihn zu einer exzellenten Wahl für anspruchsvolle Embedded-Designs macht, bei denen Standard-Mikrocontroller an ihre Grenzen stoßen.
Vorteile des 33FJ09GS302-ISP im Überblick
- Optimierte Signalverarbeitung: Die dsPIC-Architektur ist mit dedizierten Hardware-Beschleunigern für Multiply-Accumulate-Operationen ausgestattet, was eine extrem schnelle und effiziente Signalverarbeitung ermöglicht. Dies ist entscheidend für Anwendungen wie Audioverarbeitung, Telekommunikation und Regelungstechnik.
- Flexibilität durch umfangreiche Peripherie: Integrierte Peripherieeinheiten wie hochauflösende ADCs (Analog-Digital-Wandler), PWM-Module (Pulsweitenmodulation) und Kommunikationsschnittstellen (z.B. SPI, I2C) bieten eine breite Palette an Konfigurationsmöglichkeiten für unterschiedlichste Anwendungszenarien.

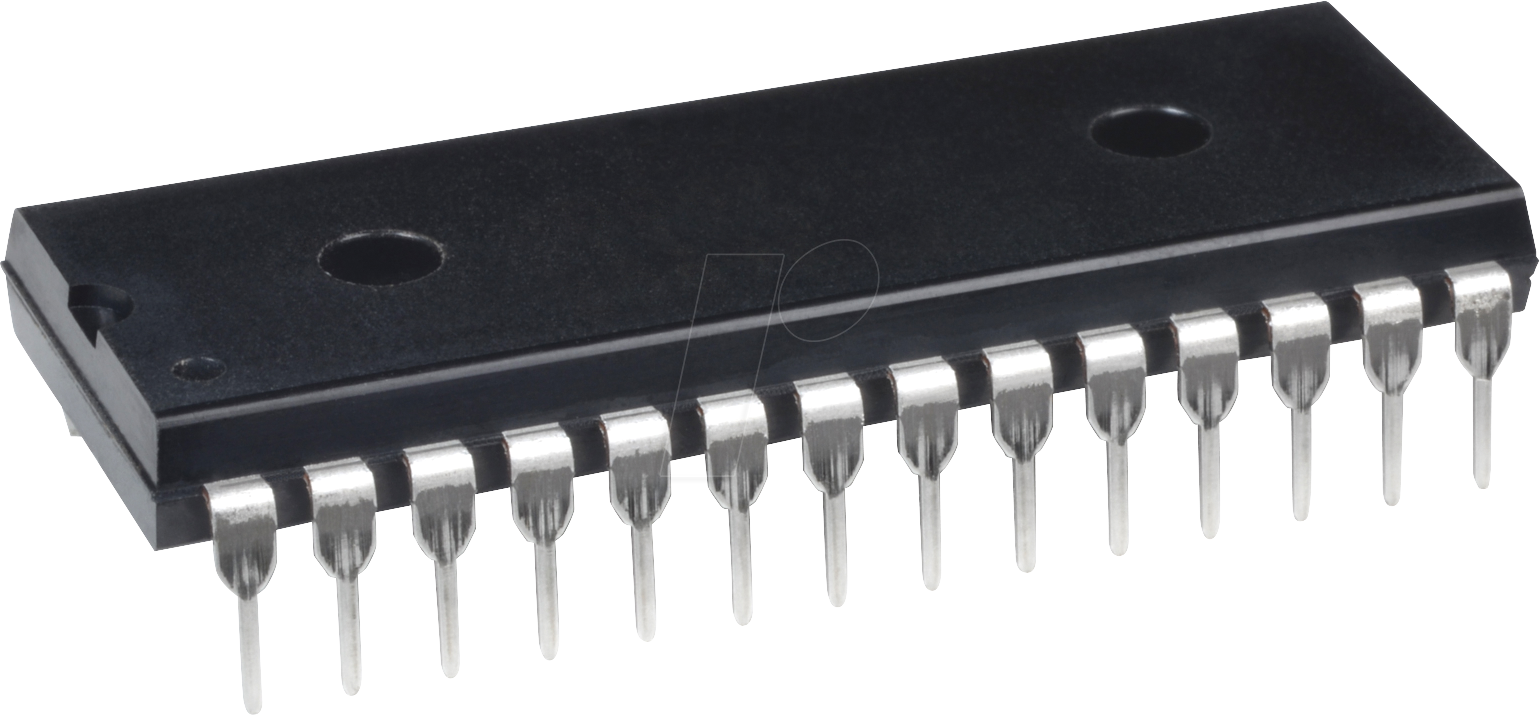

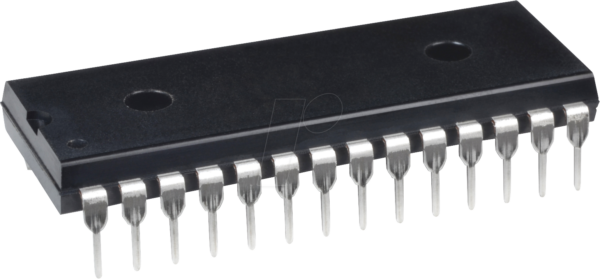

- Kompaktes DIL-28 Gehäuse: Die standardisierte DIL-28 (Dual In-line Package) Bauform erleichtert die Integration in existierende Schaltungsdesigns und ermöglicht eine einfache Bestückung auf Leiterplatten, sowohl in der Prototypenentwicklung als auch in der Massenfertigung.
- Energieeffizienz: Trotz seiner Leistungsfähigkeit ist der dsPIC auf eine optimierte Energieeffizienz ausgelegt, was ihn ideal für batteriebetriebene oder energiesensible Anwendungen macht.
- Hohe Zuverlässigkeit: Als Produkt von Microchip Technology profitieren Sie von einer bewährten und robusten Halbleitertechnologie, die für den professionellen Einsatz entwickelt wurde.
Umfassende technische Spezifikationen
Der 33FJ09GS302-ISP ist mit einer Reihe von Merkmalen ausgestattet, die ihn von generischen Mikrocontrollern abheben und für spezifische technische Anforderungen prädestinieren:
Kernarchitektur und Leistung
Der 16-Bit dsPIC-Kern bietet eine leistungsstarke Architektur, die für schnelle Berechnungen und effiziente Datenverarbeitung konzipiert ist. Dies ermöglicht die Implementierung komplexer Algorithmen, die für die Signalverarbeitung unerlässlich sind.
Speicherstrukturen
Mit 9 KB RAM steht ausreichend Arbeitsspeicher für Variablen, Stacks und temporäre Daten zur Verfügung. Die Flash-Speichergröße (nicht explizit angegeben, aber typisch für diese Klasse) ermöglicht die Speicherung umfangreicher Firmware und Applikationen.
Peripherie-Umfang
Der Mikrocontroller verfügt über eine konfigurierbare Palette an On-Chip-Peripherien. Dazu gehören oft leistungsstarke Timer, Kommunikationsschnittstellen wie UART, SPI und I2C, sowie präzise analoge Komponenten. Die genaue Anzahl und Art der Peripherie ist entscheidend für die Anwendung.
Taktfrequenz und Betriebsspannung
Die typische Taktfrequenz für dsPIC-Controller dieser Generation liegt im Bereich von mehreren zehn Megahertz, was eine hohe Verarbeitungsgeschwindigkeit ermöglicht. Die Betriebsspannung ist meist im gängigen Bereich von 2V bis 5.5V angesiedelt, was eine breite Kompatibilität gewährleistet.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Prozessorkern | 16-Bit dsPIC Digital Signal Controller |
| RAM | 9 KB |
| Gehäuse | DIL-28 |
| Architektonische Optimierung | Signalverarbeitung, Steuerungsaufgaben |
| Integrierte Peripherie (beispielhaft) | Umfangreiche Timer, SPI, I2C, UART, ADC, PWM |
| Betriebsspannungsbereich (typisch) | 2.0 V bis 5.5 V |
| Fertigungstechnologie | Fortschrittliche Halbleiterfertigung für hohe Zuverlässigkeit |
| Anwendungsbereiche (typisch) | Industrielle Automatisierung, Motorsteuerung, Audioverarbeitung, Telekommunikation, Messgeräte |
Anwendungsgebiete und Design-Überlegungen
Die Einsatzmöglichkeiten des 33FJ09GS302-ISP sind vielfältig. Dank seiner starken DSP-Fähigkeiten eignet er sich hervorragend für Systeme, die eine schnelle und präzise Verarbeitung von Sensordaten oder Steuersignalen erfordern. Beispiele hierfür sind:
- Motorsteuerungen: Von einfachen bürstenlosen Gleichstrommotoren bis hin zu komplexen Servoantrieben ermöglicht die PWM- und ADC-Peripherie eine feingranulare Regelung und Effizienzoptimierung.
- Audioverarbeitung: Digitale Filter, Effekte und Signalaufbereitung können dank der dsPIC-Architektur effizient implementiert werden.
- Industrielle Automatisierung: Steuerung von Produktionsanlagen, Datenerfassung und Regelungsprozesse profitieren von der Robustheit und Leistung des Controllers.
- Medizintechnik: Präzise Messungen und Steuerungsfunktionen in Diagnosegeräten oder Therapiehilfen.
- Telekommunikationssysteme: Modulations- und Demodulationsaufgaben, Datenkompression und Signalaufbereitung.
Bei der Integration in Ihre Schaltungslösung sollten die Anbindung der Peripherie, die Stromversorgung, die Taktung und die Entwicklungsumgebung (IDE) von Microchip berücksichtigt werden, um das volle Potenzial des 33FJ09GS302-ISP auszuschöpfen.
Entwicklungstools und Support
Microchip Technology bietet eine umfassende Suite an Entwicklungstools, darunter die MPLAB X IDE und bedarfsweise spezifische Debugger/Programmierer wie der PICkit oder ICD. Diese Werkzeuge erleichtern die Softwareentwicklung, das Debugging und die Inbetriebnahme erheblich und sorgen für einen effizienten Designprozess.
FAQ – Häufig gestellte Fragen zu 33FJ09GS302-ISP – MCU, dsPIC, 16-bit, 9 KB, DIL-28
Was sind die Hauptvorteile der dsPIC-Architektur gegenüber einem Standard-Mikrocontroller?
Die dsPIC-Architektur von Microchip ist speziell für die digitale Signalverarbeitung optimiert. Sie verfügt über dedizierte Hardware-Funktionen wie eine barrel shifter und eine hochperformante Multiply-Accumulate (MAC)-Einheit, die komplexere mathematische Operationen und Filterungen deutlich schneller und energieeffizienter durchführen können als auf einer reinen Mikrocontroller-Architektur.
Welche Art von Anwendungen ist dieser Mikrocontroller besonders geeignet für?
Dieser Mikrocontroller ist ideal für Anwendungen, die eine hohe Leistung bei der Signalverarbeitung und präzise Echtzeit-Steuerung erfordern. Dazu gehören Motorsteuerungen, Audio-Effekte, Telekommunikation, industrielle Automatisierung, Regelungstechnik, Mess- und Prüfgeräte.
Ist der 33FJ09GS302-ISP mit einer integrierten Debugging-Schnittstelle ausgestattet?
Typischerweise bieten Microchip dsPIC-Mikrocontroller serielle Debugging-Schnittstellen wie ICSP (In-Circuit Serial Programming) oder JTAG/SWD an, die mit entsprechenden Entwicklungstools wie PICkit oder ICD genutzt werden können. Die genaue Unterstützung ist im Datenblatt zu prüfen.
Welche Programmiersprachen werden üblicherweise für diesen Mikrocontroller verwendet?
Die gängigsten Programmiersprachen für Microchip dsPIC-Mikrocontroller sind C und Assembler. Microchip bietet mit der MPLAB XC-Compiler-Suite leistungsstarke und optimierte Compiler für beide Sprachen.
Wie groß ist der Einfluss der 9 KB RAM auf die Anwendungsentwicklung?
9 KB RAM bieten ausreichend Platz für die meisten gängigen Anwendungen, insbesondere für solche mit starkem Fokus auf Signalverarbeitung, wo die meisten Daten temporär verarbeitet und dann wieder freigegeben werden. Für sehr datenintensive Anwendungen oder solche mit großen Datenpufferungen könnte eine größere RAM-Kapazität erforderlich sein, aber für viele spezifische DSP-Aufgaben ist dies ein gut dimensionierter Wert.
Ist das DIL-28 Gehäuse für den Einsatz in Prototypen geeignet?
Ja, das DIL-28 (Dual In-line Package) Gehäuse ist sehr gut für den Einsatz in Prototypen und auf Breadboards geeignet. Es erleichtert das manuelle Bestücken und Verkabeln erheblich, da die Pins direkt auf eine Lochrasterplatine gesteckt werden können. Dies vereinfacht den Entwicklungsprozess.
Welche Art von ADCs (Analog-Digital-Wandler) sind typischerweise in dsPICs dieser Klasse zu finden?
dsPIC-Mikrocontroller sind oft mit hochauflösenden ADCs ausgestattet, typischerweise mit 10, 12 oder sogar 14 Bit Auflösung. Diese ermöglichen eine sehr präzise Umwandlung analoger Signale in digitale Werte, was für präzise Regelungs- und Messanwendungen unerlässlich ist.
