Ihr Sprungbrett für anspruchsvolle Embedded-Systeme: Der 33EP64GP504-IPT dsPIC MCU
Entwickler und Ingenieure, die leistungsstarke und zuverlässige Steuerungsaufgaben in komplexen elektronischen Geräten realisieren müssen, stoßen oft auf die Grenzen herkömmlicher Mikrocontroller. Der 33EP64GP504-IPT, ein 16-Bit dsPIC Digital Signal Controller mit 64 KB Flash-Speicher und einem kompakten TQFP-44 Gehäuse, löst genau diese Herausforderung. Er bietet die notwendige Rechenleistung und Flexibilität, um anspruchsvolle Signalverarbeitung und präzise Steuerung in einer Vielzahl von Anwendungen zu ermöglichen, von industriellen Automatisierungssystemen bis hin zu fortschrittlichen Motorsteuerungen.
Maximale Leistung und Effizienz mit dsPIC Technologie
Der Kern des 33EP64GP504-IPT ist die bewährte dsPIC 33CH Familie von Microchip Technology. Diese Architektur kombiniert die Leistung eines digitalen Signalprozessors (DSP) mit der Funktionalität eines Mikrocontrollers (MCU) in einem einzigen Chip. Dies ermöglicht die gleichzeitige Ausführung von komplexen mathematischen Algorithmen, wie sie für Signalverarbeitung und Motorsteuerung unerlässlich sind, während gleichzeitig herkömmliche MCU-Aufgaben effizient verwaltet werden. Die 16-Bit-Architektur bietet einen erweiterten Dynamikbereich und höhere Präzision im Vergleich zu 8-Bit- oder 10-Bit-Lösungen, was zu genaueren Messergebnissen und reaktionsschnelleren Steuerungszyklen führt.
Umfangreiche Speicherkapazität für komplexe Anwendungen
Mit 64 KB an integriertem Flash-Speicher bietet der 33EP64GP504-IPT ausreichend Platz für anspruchsvolle Firmware, komplexe Algorithmen und umfangreiche Datensätze. Dies ist entscheidend für Anwendungen, die fortschrittliche Steuerungslogik, mehrstufige Regelkreise oder eine Vielzahl von Betriebsmodi erfordern. Der großzügige Speicher ermöglicht eine skalierbare Entwicklung, bei der zukünftige Funktionserweiterungen ohne Kompromisse bei der Leistung oder der Notwendigkeit eines externen Speichers implementiert werden können. Dies reduziert die Systemkosten und vereinfacht das Hardware-Design.
Kompaktes Design und vielseitige Anschlussmöglichkeiten

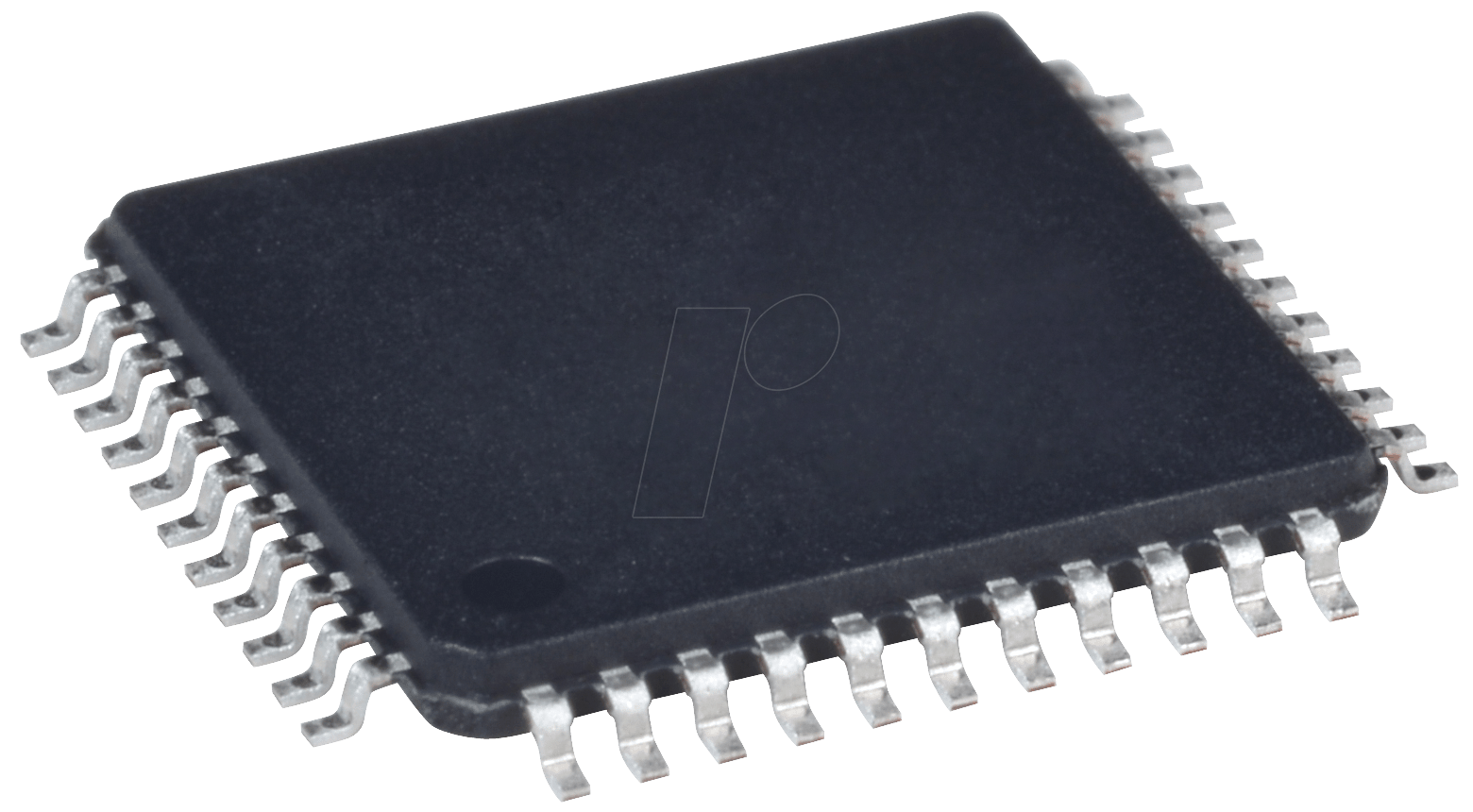

Das TQFP-44 (Thin Quad Flat Package) Gehäuse des 33EP64GP504-IPT ist ein entscheidender Vorteil für Designs mit begrenztem Platzangebot. Trotz seiner kompakten Abmessungen bietet es 44 Pins, die eine flexible Anbindung an Peripheriegeräte ermöglichen. Diese Pins können für eine breite Palette von Funktionen konfiguriert werden, darunter digitale Ein-/Ausgänge, analoge Eingänge und Ausgänge, Kommunikationsschnittstellen wie UART, SPI und I2C, sowie dedizierte Timer und PWM-Module. Die hohe Pin-Dichte in einem kleinen Formfaktor macht diesen MCU ideal für kompakte und hochintegrierte Systeme.
Vorteile des 33EP64GP504-IPT – MCU, dsPIC, 16-bit, 64 KB, TQFP-44
- DSP-Leistung integriert: Ermöglicht die Verarbeitung komplexer Signale und Algorithmen direkt auf dem Chip, was externe DSPs überflüssig macht und Systemkosten senkt.
- Hohe Präzision: Die 16-Bit-Architektur gewährleistet eine höhere Genauigkeit bei Messungen und Steuerungsanwendungen im Vergleich zu älteren Architekturen.
- Erweiterte Flash-Speicherkapazität: 64 KB Flash bieten ausreichend Raum für anspruchsvolle Firmware und zukünftige Erweiterungen.
- Kompakter TQFP-44 Formfaktor: Ideal für platzbeschränkte Designs und vereinfacht das Leiterplattenlayout.
- Energieeffizienz: Optimiert für geringen Stromverbrauch, was ihn für batteriebetriebene oder energiesensitive Anwendungen prädestiniert.
- Reichhaltige Peripherie: Integrierte Analog-zu-Digital-Wandler (ADCs), Pulsweitenmodulatoren (PWMs) und Kommunikationsschnittstellen für eine breite Anwendungspalette.
- Robuste dsPIC-Architektur: Bietet eine hohe Zuverlässigkeit und Leistung für industrielle und anspruchsvolle Umgebungen.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Prozessorarchitektur | 16-Bit dsPIC® Digital Signal Controller |
| Taktfrequenz (max.) | Typischerweise bis zu 140 MIPS (Millionen Instruktionen pro Sekunde), abhängig von der spezifischen Taktfrequenzkonfiguration. Diese hohe Geschwindigkeit ermöglicht schnelle Verarbeitung von Echtzeitdaten. |
| Flash-Speicher | 64 KB für Programmcode und Daten. Dies ist ausreichend für komplexe Applikationen und erlaubt die Implementierung von fortschrittlichen Algorithmen. |
| RAM | On-chip RAM für variable Daten und Zwischenergebnisse, die Geschwindigkeit für die Ausführung von Algorithmen entscheidend. Genaue Größe variiert, ist aber typischerweise ausreichend für die meisten Steuerungsaufgaben. |
| Gehäusetyp | TQFP-44 (Thin Quad Flat Package). Ein sehr kompakter und weit verbreiteter Oberflächenmontage-Formfaktor mit 44 Pins, der eine gute Balance zwischen Pin-Anzahl und physikalischer Größe bietet. |
| ADC-Auflösung | Integrierte High-Speed ADCs, oft mit einer Auflösung von 10-Bit oder 12-Bit, ermöglichen präzise Erfassung analoger Signale. Die Anzahl der Kanäle variiert. |
| PWM-Module | Fortschrittliche PWM-Module mit hoher Auflösung und flexiblen Konfigurationsmöglichkeiten, unerlässlich für präzise Motorsteuerung und Leistungsregelung. |
| Kommunikationsschnittstellen | Umfassende Unterstützung für gängige serielle Protokolle wie UART, SPI und I2C, was die Integration in bestehende Systeme erleichtert. CAN-Bus-Unterstützung ist ebenfalls häufig vorhanden. |
| Betriebstemperaturbereich | Industrietaugliche Temperaturbereiche (oft -40°C bis +85°C oder +125°C), gewährleistet Zuverlässigkeit unter anspruchsvollen Umgebungsbedingungen. |
| Betriebsspannung | Breiter Spannungsbereich, typischerweise von 2.0V bis 3.6V, was Flexibilität bei der Stromversorgung ermöglicht. |
Anwendungsbereiche: Wo der 33EP64GP504-IPT glänzt
Die Leistungsfähigkeit und Vielseitigkeit des 33EP64GP504-IPT dsPIC MCUs macht ihn zur idealen Wahl für eine breite Palette anspruchsvoller Applikationen. Im Bereich der industriellen Automatisierung ermöglicht er die präzise Steuerung von Servomotoren, die Signalaufbereitung von Sensoren in rauen Umgebungen und die Implementierung komplexer Regelungsalgorithmen für Produktionsmaschinen. In der Leistungselektronik, insbesondere bei der Motorsteuerung, ermöglicht seine DSP-Architektur die effiziente Realisierung von Vektorsteuerungen, Feldorientierten Steuerungen (FOC) und anderen fortschrittlichen Regelverfahren für Elektromotoren in der Robotik, bei Elektrofahrzeugen oder in industriellen Antrieben. Auch in der Medizintechnik findet er Anwendung, wo präzise Signalverarbeitung und zuverlässige Steuerung für medizinische Geräte wie Pumpen, Beatmungsgeräte oder bildgebende Systeme erforderlich sind. Weiterhin ist er eine exzellente Wahl für Embedded-Systeme mit hohem Rechenaufwand, wie beispielsweise in der Signalverarbeitung für Audio- oder Telekommunikationsanwendungen oder in intelligenten Sensornetzwerken.
Häufig gestellte Fragen zu 33EP64GP504-IPT – MCU, dsPIC, 16-bit, 64 KB, TQFP-44
Was unterscheidet diesen dsPIC von einem herkömmlichen Mikrocontroller?
Der Hauptunterschied liegt in der integrierten digitalen Signalprozessor (DSP)-Architektur. Während herkömmliche MCUs hauptsächlich für allgemeine Steuerungsaufgaben konzipiert sind, verfügt der dsPIC über dedizierte Hardware-Beschleuniger für mathematische Operationen, die für Signalverarbeitung und komplexe Regelkreise unerlässlich sind. Dies ermöglicht deutlich höhere Leistung und Präzision bei solchen Aufgaben.
Ist der 64 KB Flash-Speicher für meine Anwendung ausreichend?
64 KB Flash-Speicher bieten eine beachtliche Kapazität für die meisten Embedded-Anwendungen, insbesondere wenn die DSP-Funktionen effizient genutzt werden. Er ermöglicht die Implementierung komplexer Algorithmen, die Verwaltung mehrerer Aufgaben und die Speicherung notwendiger Konfigurationsdaten. Für sehr umfangreiche Programme oder solche mit großen Datenstrukturen sollten Sie die spezifischen Anforderungen Ihrer Anwendung sorgfältig prüfen.
Welche Programmiersprachen und Entwicklungswerkzeuge werden für diesen MCU empfohlen?
Der 33EP64GP504-IPT wird typischerweise mit Microchips MPLAB X IDE und dessen C-Compiler (XC16) entwickelt. C ist die vorherrschende Programmiersprache für diese Art von Mikrocontrollern, oft ergänzt durch Assembler-Code für zeitkritische Routinen. Microchip bietet zudem eine umfangreiche Bibliothek an Treibern und Middleware an, die den Entwicklungsprozess erheblich erleichtern.
Wie energieeffizient ist der 33EP64GP504-IPT?
dsPIC-Controller sind für ihre gute Energieeffizienz bekannt, insbesondere im Verhältnis zu ihrer Rechenleistung. Sie verfügen über verschiedene Stromsparmodi und können so konfiguriert werden, dass der Stromverbrauch minimiert wird, wenn die volle Leistung nicht benötigt wird. Dies macht sie geeignet für batteriebetriebene oder energieoptimierte Systeme.
Was sind die Vorteile des TQFP-44 Gehäuses?
Das TQFP-44 (Thin Quad Flat Package) ist ein weit verbreitetes Oberflächenmontage-Gehäuse. Es bietet eine gute Balance zwischen der Anzahl der Pins (44 in diesem Fall) und einer relativ geringen Grundfläche auf der Leiterplatte. Es ist gut für automatisierte Bestückungsprozesse geeignet und bietet im Vergleich zu größeren Gehäusen eine höhere Pin-Dichte.
Unterstützt dieser MCU Echtzeitbetriebssysteme (RTOS)?
Ja, der 33EP64GP504-IPT ist gut für den Einsatz mit Echtzeitbetriebssystemen (RTOS) geeignet. Die leistungsfähige Architektur und die zahlreichen Peripheriemodule ermöglichen die Implementierung robuster Echtzeitsysteme, die für kritische Anwendungen unerlässlich sind, bei denen deterministische Antwortzeiten erforderlich sind.
Wo finde ich detaillierte Schaltpläne oder Referenzdesigns?
Detaillierte technische Informationen, Datenblätter, Anwendungsberichte und Referenzdesigns für den 33EP64GP504-IPT und verwandte dsPIC-Familien finden Sie auf der offiziellen Website von Microchip Technology. Dort werden auch Entwicklungskits und Evaluierungsboards angeboten, die den Einstieg in die Entwicklung erleichtern.
