Der dsPIC30F4012: Präzision und Leistung für anspruchsvolle Embedded-Anwendungen
Sie suchen nach einem leistungsfähigen und zuverlässigen Mikrocontroller für Ihre nächste komplexe Embedded-Anwendung? Der dsPIC30F4012 mit 48 KB Speicher und im SO-28 Gehäuse bietet die ideale Lösung für Entwickler, die maximale Präzision, Rechenleistung und Flexibilität benötigen, um anspruchsvolle Steuerungs- und Signalverarbeitungsaufgaben zu meistern.
Maximale Leistung und Effizienz: Warum der dsPIC30F4012 die überlegene Wahl ist
Im Vergleich zu einfacheren 8-Bit oder 16-Bit Controllern bietet der dsPIC30F4012 eine signifikant höhere Performance durch seine fortschrittliche dsPIC-Architektur. Diese Architektur ist speziell für digitale Signalverarbeitung (DSP) optimiert und ermöglicht die schnelle und effiziente Ausführung komplexer mathematischer Operationen, die für Echtzeit-Anwendungen unerlässlich sind. Mit 48 KB Flash-Speicher haben Sie genügend Platz für umfangreiche Programme und Daten, während der SO-28 Formfaktor eine kompakte Integration in Designs ermöglicht, bei denen Platz eine kritische Rolle spielt.
Architektonische Überlegenheit für Signalverarbeitung
Die dsPIC-Architektur des 30F4012 zeichnet sich durch ihren Harvard-Aufbau mit separaten Speicherbereichen für Programm- und Datenspeicher aus. Dies ermöglicht parallele Zugriffe und steigert die Prozessorleistung erheblich. Integrierte Hardware-Beschleuniger für DSP-Funktionen wie Multiply-Accumulate (MAC) sind ein Schlüsselmerkmal, das die Ausführung von Filteralgorithmen, FFTs und anderen signalverarbeitenden Aufgaben um Größenordnungen beschleunigt. Diese dedizierte Hardware-Unterstützung minimiert die Notwendigkeit für komplexe Software-Optimierungen und reduziert den Code-Aufwand, was zu schnelleren Entwicklungszyklen und zuverlässigeren Ergebnissen führt.
Umfangreiche Peripherie für vielseitige Anwendungen
Der dsPIC30F4012 ist nicht nur ein leistungsstarker Prozessor, sondern auch ein Knotenpunkt für Konnektivität und Steuerung. Seine reichhaltige Peripherieausstattung ermöglicht die nahtlose Integration in eine Vielzahl von Systemen:
- Umfassende Timer: Mit mehreren 16-Bit-Timern, einschließlich fortschrittlicher PWM-Module (Pulsweitenmodulation), ist der Chip ideal für präzise Motorsteuerungen, Energiemanagementsysteme und präzise Zeitmessungen. Die programmierbaren Totzeiten und die Möglichkeit zur Erzeugung von drei unabhängigen PWM-Signalen von einem Timer aus, eröffnen neue Dimensionen der Steuerung.
- Fortschrittliche Analog-Digital-Wandler (ADCs): Der integrierte 10-Bit-ADC mit einer hohen Abtastrate und mehreren Kanälen erlaubt die präzise Erfassung analoger Signale aus der physikalischen Welt. Mit Funktionen wie Sample-and-Hold und automatischer Abtastung können Sie auch schnelle Signaländerungen zuverlässig erfassen.
- Kommunikationsschnittstellen: Die Integration von universellen asynchronen Empfänger-/Sender-Modulen (UARTs), Serial Peripheral Interface (SPI) und Inter-Integrated Circuit (I²C)-Bussen ermöglicht eine flexible Kommunikation mit anderen Komponenten, Sensoren und externen Geräten. Dies ist entscheidend für die Vernetzung komplexer Systeme.
- Erweiterte E/A-Pins: Eine hohe Dichte an programmierbaren Ein- und Ausgängen bietet maximale Flexibilität bei der Anbindung von Aktuatoren, Sensoren und Bedienelementen.
Hohe Programmsicherheit und Zuverlässigkeit
Für kritische Anwendungen bietet der dsPIC30F4012 integrierte Sicherheitsfunktionen, die die Systemzuverlässigkeit erhöhen. Dazu gehören:
- Watchdog Timer: Ein unabhängiger Watchdog Timer stellt sicher, dass das System auch bei unerwarteten Software-Blockaden neu gestartet wird und in einen definierten stabilen Zustand zurückkehrt.
- Brown-out Reset (BOR): Erkennt Spannungseinbrüche und initiiert einen kontrollierten Reset, um Datenkorruption und Fehlfunktionen zu verhindern.
- Power-on Reset (POR): Sorgt für einen sauberen Systemstart beim Einschalten.
- On-Chip Debugging: Die JTAG- oder ICD-Schnittstelle ermöglicht eine effiziente Fehlersuche und das Debugging von Embedded-Applikationen, was den Entwicklungsprozess erheblich beschleunigt.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Mikrocontroller-Familie | dsPIC30F |
| Architektur | 16-Bit dsPIC Digital Signal Controller |
| Programmspeicher (Flash) | 48 KB |
| Datenspeicher (RAM) | 2 KB |
| Gehäuse | SO-28 |
| Betriebsspannung | 2,7V bis 5,5V |
| Max. Taktfrequenz | Bis zu 30 MIPS (Millionen Instruktionen pro Sekunde) |
| DSP-Fähigkeiten | Hardware-beschleunigte MAC-Operationen |
| ADC | 10-Bit, bis zu 12 analoge Kanäle, hohe Abtastrate |
| Timer | Mehrere 16-Bit-Timer, fortschrittliche PWM-Module |
| Kommunikationsschnittstellen | UART, SPI, I²C |
| Betriebstemperaturbereich | -40°C bis +125°C (Industriequalität) |
Einsatzmöglichkeiten: Wo der dsPIC30F4012 glänzt
Dank seiner Kombination aus leistungsstarker DSP-Engine, reichhaltiger Peripherie und kompakter Bauform ist der dsPIC30F4012 prädestiniert für eine breite Palette anspruchsvoller Anwendungen:
- Industrielle Automatisierung: Präzise Motorsteuerungen für Servoantriebe, Roboterarme und Förderbänder. Steuerung von Produktionsanlagen und Überwachung von Prozessparametern.
- Leistungselektronik: Hochfrequente Stromversorgungen (SMPS), unterbrechungsfreie Stromversorgungen (USVs), Solar-Wechselrichter und Batteriemanagementsysteme.
- Medizintechnik: Patientenüberwachungssysteme, tragbare medizinische Geräte, bildgebende Verfahren und präzise Laborautomatisierung.
- Automobilindustrie: Motorsteuergeräte (ECUs), ABS-Systeme, Klimasteuerungen und Fahrerassistenzsysteme.
- Audio- und Signalverarbeitung: Digitale Signalprozessoren für professionelle Audioanwendungen, Filterung und Signalaufbereitung in Messgeräten.
- IoT-Anwendungen mit hohem Rechenbedarf: Komplexe Sensorfusion und lokale Datenverarbeitung für Edge-Computing-Szenarien.
FAQ – Häufig gestellte Fragen zu 30F4012-30ISO – MCU, dsPIC, 16-bit, 48 KB, SO-28
Ist der dsPIC30F4012 für Anfänger geeignet?
Der dsPIC30F4012 ist ein leistungsstarker dsPIC-Mikrocontroller, der für anspruchsvolle Anwendungen optimiert ist. Während erfahrene Entwickler mit Erfahrung in Mikrocontrollern und digitaler Signalverarbeitung seine Vorteile schnell erkennen werden, erfordert seine volle Ausschöpfung ein gewisses technisches Verständnis. Es gibt jedoch umfangreiche Dokumentation und Entwicklungswerkzeuge von Microchip, die den Einstieg erleichtern.
Welche Entwicklungswerkzeuge werden für den dsPIC30F4012 empfohlen?
Microchip Technology, der Hersteller, bietet ein umfassendes Ökosystem an Entwicklungswerkzeugen. Dazu gehören die MPLAB X IDE (integrierte Entwicklungsumgebung) sowie der XC16 C-Compiler, der speziell für die dsPIC-Architektur optimiert ist. Debugging-Tools wie der PICkit oder ICD-Debugger sind ebenfalls essenziell für die Entwicklung.
Wie verhält sich der Speicher von 48 KB Flash im Vergleich zu anderen Mikrocontrollern?
48 KB Flash-Speicher ist eine großzügige Menge für viele komplexe Embedded-Anwendungen, insbesondere wenn man die Effizienz der dsPIC-Architektur bedenkt. Für einfachere Anwendungen mag dies überdimensioniert sein, aber für Anwendungen, die komplexe Algorithmen, umfangreiche Datenstrukturen oder mehrere Module erfordern, ist dieser Speicherbereich optimal. Er ermöglicht die Implementierung anspruchsvoller DSP-Funktionen, ohne ständig an Speichergrenzen zu stoßen.
Ist der dsPIC30F4012 für Echtzeit-Anwendungen geeignet?
Ja, absolut. Die hohe Taktfrequenz, die dedizierte DSP-Hardware und die deterministische Ausführungszeit der dsPIC-Architektur machen den 30F4012 hervorragend für Echtzeit-Anwendungen geeignet. Die Fähigkeit, komplexe Berechnungen in wenigen Taktzyklen durchzuführen, ist entscheidend für Systeme, die mit schnellen und zeitkritischen Ereignissen interagieren müssen.
Welche Art von Signalverarbeitung kann mit dem dsPIC30F4012 durchgeführt werden?
Der dsPIC30F4012 ist ideal für eine breite Palette von digitalen Signalverarbeitungsaufgaben. Dazu gehören: digitale Filterung (FIR, IIR), Fast Fourier Transformation (FFT), Modulations- und Demodulationsverfahren, adaptive Filterung und die Verarbeitung von Audiosignalen. Seine MAC-Einheit beschleunigt diese Berechnungen erheblich.
Wie robust ist der dsPIC30F4012 gegenüber Umwelteinflüssen?
Der dsPIC30F4012 ist für den industriellen Einsatz konzipiert und unterstützt einen erweiterten Betriebstemperaturbereich von -40°C bis +125°C. Dies macht ihn robust genug für anspruchsvolle Umgebungen, in denen Temperaturschwankungen und andere Umweltfaktoren eine Rolle spielen. Die integrierten Reset-Schaltungen und der Watchdog Timer tragen zusätzlich zur Zuverlässigkeit im Betrieb bei.

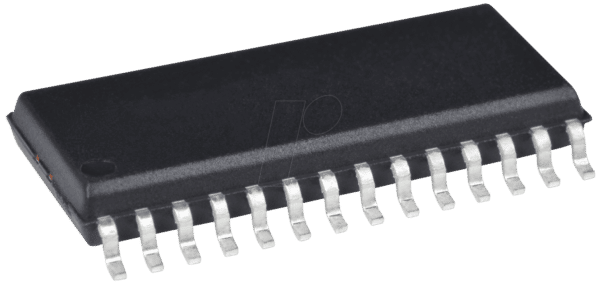

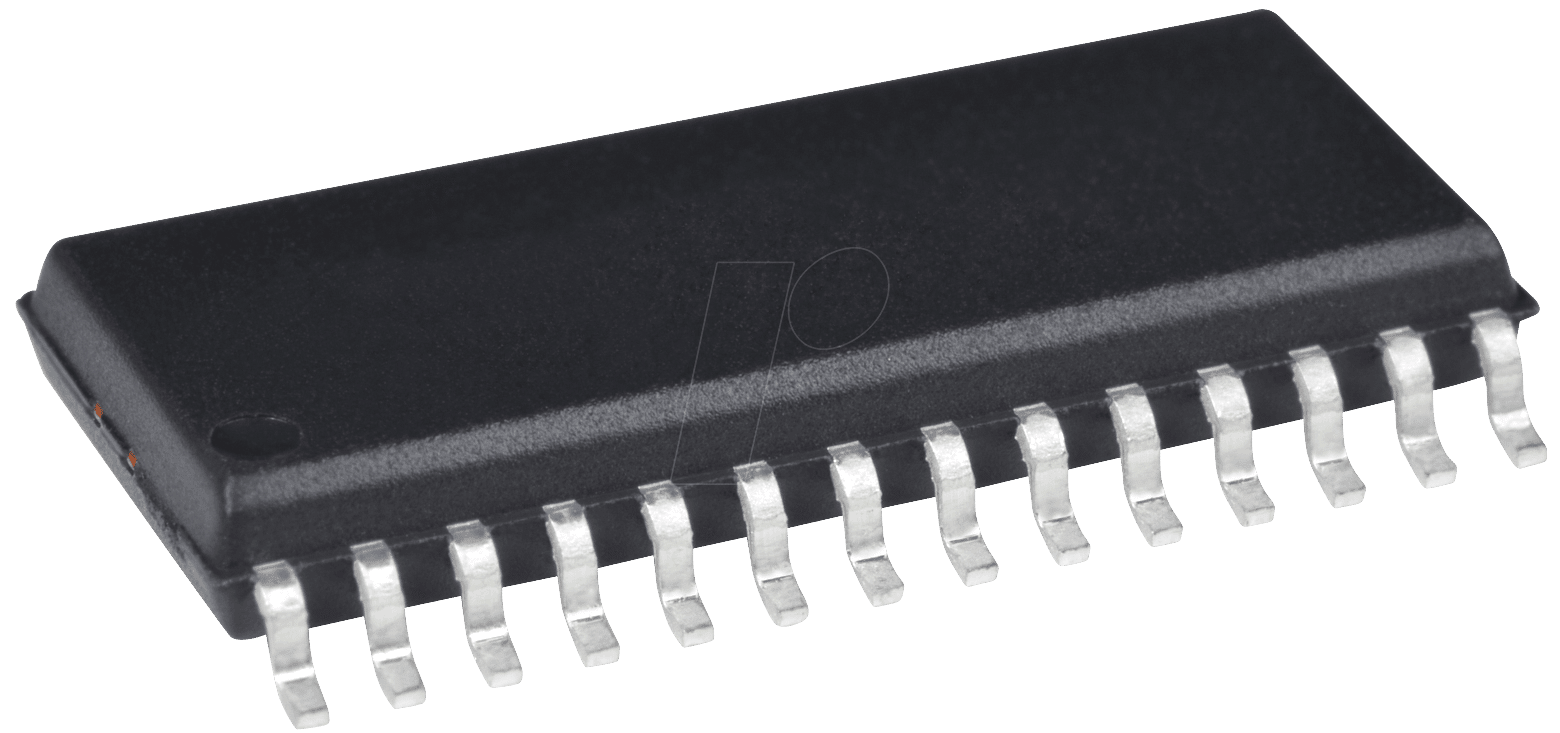

Welche Vorteile bietet das SO-28 Gehäuse?
Das SO-28 (Small Outline) Gehäuse ist ein gängiges Oberflächenmontagegehäuse, das eine kompakte Bauform ermöglicht. Es bietet eine gute Balance zwischen der Anzahl der benötigten Pins für Peripherie und Stromversorgung und der physischen Größe des Bauteils. Dies ist besonders vorteilhaft in platzbeschränkten Designs, wie sie in vielen modernen elektronischen Geräten üblich sind.
