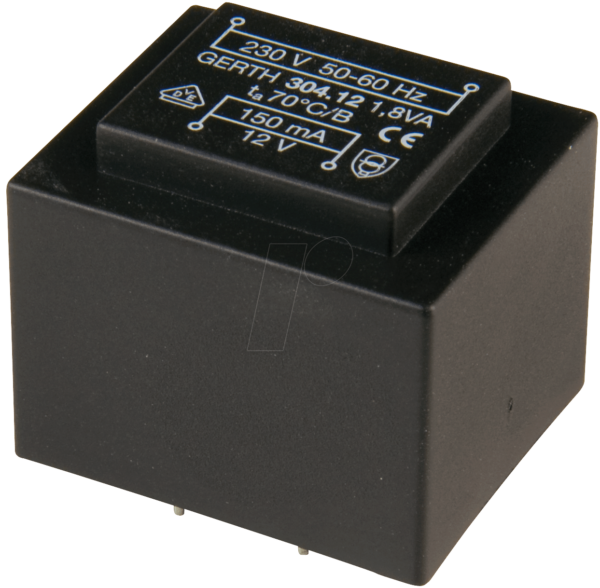

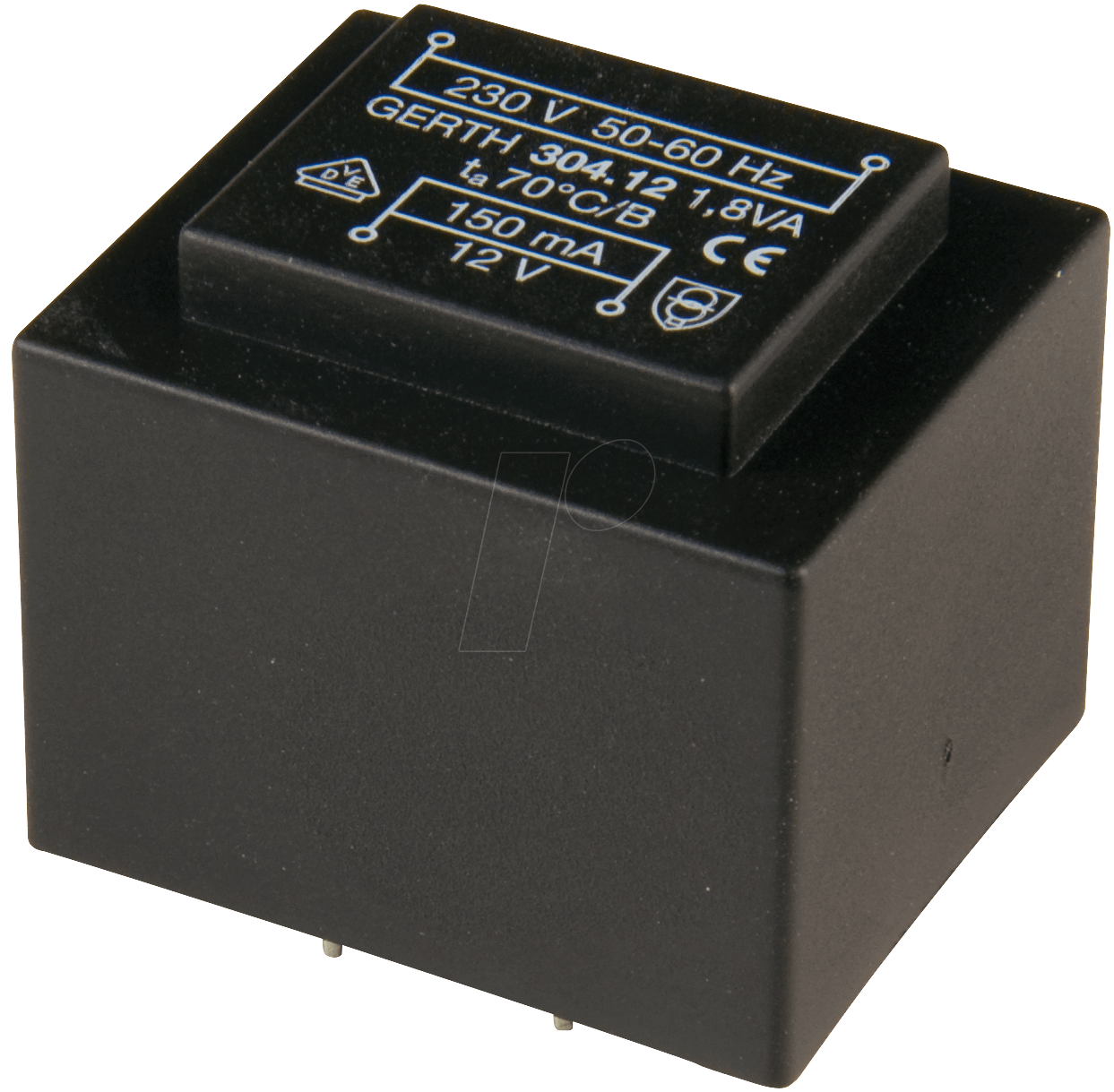

Präzise Stromversorgung für Ihre anspruchsvollen Elektronikprojekte: Der Printtrafo 304.12-2
Sie benötigen eine zuverlässige und stabile Stromversorgung für Ihre elektronischen Schaltungen oder Geräteentwicklungen? Der Printtrafo 304.12-2 mit einer Leistung von 1,8 VA und zwei getrennten Sekundärwicklungen mit jeweils 6 V und 150 mA ist die ideale Lösung für anspruchsvolle Hobbyisten, Entwickler und im professionellen Umfeld. Dieses Bauteil wurde konzipiert, um präzise und störungsarme Spannungsversorgung zu gewährleisten, wo Standardtransformatoren an ihre Grenzen stoßen.
Überlegene Leistung und Vielseitigkeit für professionelle Anwendungen
Der Printtrafo 304.12-2 zeichnet sich durch seine kompakte Bauweise und seine spezifisch ausgelegten Wicklungen aus, die eine hohe Effizienz und geringe Streuung bieten. Im Vergleich zu weniger spezialisierten Trafos minimiert er unerwünschte Brummspannungen und Übersprecheffekte zwischen den Sekundärseiten. Dies ist entscheidend für empfindliche analoge Schaltungen, Audioanwendungen oder präzise Messgeräte, bei denen eine saubere Spannungsversorgung oberste Priorität hat. Die RM 20 mm Montagebohrung erleichtert die Integration in bestehende Platinenlayouts und bietet eine sichere mechanische Befestigung.
Technische Exzellenz und herausragende Merkmale
Dieser Printtrafo repräsentiert eine Klasse für sich, wenn es um Zuverlässigkeit und Leistungsfähigkeit im kleinen Formfaktor geht. Die präzise gefertigten Kupferwicklungen sind auf einem robusten Kern aus hochwertigem Elektroblech aufgebracht, was eine optimale Energieübertragung bei minimalen Verlusten sicherstellt. Die doppelte Sekundärwicklung ermöglicht flexible Einsatzmöglichkeiten: Sie kann entweder parallel für eine höhere Strombelastung bei halber Spannung genutzt werden oder separat, um zwei unabhängige Schaltungsteile mit 6 V zu versorgen. Die geringe Nennleistung von 1,8 VA ist perfekt abgestimmt für speisungsintensive Logikschaltungen, Kleinmotoren oder Sensorik-Module.
Vorteile des 304.12-2 Printtrafos auf einen Blick:
- Hohe Spannungsstabilität: Liefert konstante 2x 6 V auch unter Last, entscheidend für empfindliche Elektronik.
- Geringe Brummspannung: Speziell entwickelte Wicklungstechnik minimiert Störsignale für saubere Signalpfade.
- Flexible Einsatzmöglichkeiten: Zwei unabhängige Sekundärwicklungen für duale Spannungsversorgungen oder erhöhte Stromkapazität.
- Kompakter Footprint: RM 20 mm Rastermaß für einfache Integration in Printplattenlayouts.
- Lange Lebensdauer: Robuste Konstruktion und hochwertige Materialien gewährleisten Zuverlässigkeit und Haltbarkeit.
- Energieeffizient: Optimierter Kern und Wicklungen für minimale Leistungsverluste.
- Störungsfreie Signalintegrität: Ideal für Audio-, Mess- und Regelungstechnik.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Printtrafo |
| Modellnummer | 304.12-2 |
| Nennleistung (VA) | 1,8 VA |
| Primärspannung (AC) | Typischerweise für 230V Netzspannung ausgelegt (Herstellerangaben sind zu prüfen für exakte Spezifikation) |
| Sekundärspannung (AC) | 2 x 6 V |
| Sekundärstrom (pro Wicklung) | 150 mA |
| Montageabstand (RM) | 20 mm |
| Isolationsklasse | Typischerweise Klasse B oder höher für erhöhte Sicherheit und Temperaturbeständigkeit |
| Kernmaterial | Hochwertiges Elektroblech für minimale Verluste und hohe Permeabilität |
| Anwendungsspektrum | Labornetzgeräte, Audioverstärker, Sensorik, Steuerungsmodule, Messinstrumente, Hobbyelektronik |
Präzision für Ihre Elektronikentwicklung
Die Entwicklung moderner elektronischer Geräte erfordert Komponenten, die höchste Standards in puncto Präzision, Zuverlässigkeit und Effizienz erfüllen. Der 304.12-2 Printtrafo ist ein Paradebeispiel für solche Bauteile. Seine Konstruktion mit zwei galvanisch getrennten Sekundärwicklungen ermöglicht eine flexible Stromverteilung, die für eine Vielzahl von Schaltungsdesigns unerlässlich ist. Ob Sie ein präzises Netzteil für ein Raspberry Pi-Projekt aufbauen, eine analoge Signalverarbeitungskette mit sauberer Spannungsversorgung ausstatten oder ein kleines Relais-Steuerungssystem realisieren möchten, dieser Trafo liefert die benötigte Leistung mit einer bemerkenswerten Stabilität.
Die Auswahl des richtigen Transformators ist oft ein kritischer Schritt, der die Gesamtperformance und Zuverlässigkeit eines elektronischen Systems maßgeblich beeinflusst. Der 304.12-2 wurde so konzipiert, dass er Störgrößen wie hochfrequente Rauschen und niederfrequentes Brummen auf ein Minimum reduziert. Dies wird durch die sorgfältige Auswahl des Kernmaterials, die Wicklungstechnik und die sorgfältige Kapselung erreicht. Für Entwickler, die Wert auf Signalintegrität legen und eine robuste Basis für ihre Schaltungen schaffen wollen, ist dieser Printtrafo eine ausgezeichnete Wahl.
Der RM 20 mm Rastermaß ist ein gängiger Standard in der Leiterplattentechnik, was die Integration dieses Trafos in Ihre Designs erheblich vereinfacht. Er lässt sich problemlos auf Standardplatinen bestücken und bietet eine sichere mechanische Verbindung, die auch Vibrationen und mechanischen Belastungen standhält. Die Nennleistung von 1,8 VA mag moderat erscheinen, ist aber für eine breite Palette von spezialisierten Anwendungen ideal, bei denen Effizienz und geringe Wärmeentwicklung im Vordergrund stehen. Dies spart Platz und Energie und reduziert die thermische Belastung Ihrer Gesamtschaltung.
FAQ – Häufig gestellte Fragen zu 304.12-2 – Printtrafo, 1,8 VA, 2x 6 V, 2x 150 mA, RM 20 mm
Was ist der Hauptvorteil dieses Trafos gegenüber einem einzelnen 12V Trafo?
Der Hauptvorteil liegt in der Flexibilität und der potenziellen Reduzierung von Störsignalen. Mit zwei getrennten 6V Sekundärwicklungen können Sie entweder zwei separate Schaltungen mit jeweils 6V speisen oder die Wicklungen parallel schalten, um bei halber Spannung (6V) einen höheren Gesamtstrom zu erzielen. Dies ist oft sauberer und stabiler als die nachträgliche Erzeugung von zwei verschiedenen Spannungen aus einer einzigen Quelle, insbesondere in empfindlichen analogen Schaltungen.
Für welche Art von Anwendungen ist dieser Printtrafo besonders geeignet?
Dieser Printtrafo eignet sich hervorragend für Anwendungen, die eine stabile und saubere Niederspannungsversorgung benötigen. Dazu gehören Audioverstärker, Messgeräte, Sensorik-Module, Steuerungslogiken für kleine Geräte, Labornetzteile für Hobbyprojekte und professionelle Entwicklungen, bei denen eine separate Spannungsversorgung für verschiedene Schaltungsteile erforderlich ist.
Kann ich die beiden 6V Sekundärwicklungen auch in Serie schalten?
Nein, die beiden Sekundärwicklungen sind für eine parallele oder separate Nutzung ausgelegt. Eine serielle Verschaltung ist nicht vorgesehen und würde zu unvorhersehbaren Ergebnissen und potenziellen Schäden führen. Die galvanische Trennung und die Auslegung der Wicklungen sind auf die parallele oder unabhängige Verwendung optimiert.
Welche Primärspannung wird für diesen Trafo benötigt?
Standardmäßig werden Printtransformatoren dieser Art für die gängige Netzspannung von 230V AC ausgelegt. Es ist jedoch immer ratsam, die genauen Spezifikationen des Herstellers auf der Produktverpackung oder im Datenblatt zu überprüfen, um sicherzustellen, dass die Primärspannung mit Ihrem Stromnetz übereinstimmt.
Wie beeinflusst die RM 20 mm Montage die Auswahl der Leiterplatte?
Das RM 20 mm Rastermaß (Reihen-Maß) bezieht sich auf den Abstand der Befestigungslöcher auf der Leiterplatte. Dies ist ein weit verbreitetes Standardmaß, das die einfache Montage auf den meisten gängigen Leiterplatten ermöglicht. Achten Sie darauf, dass Ihre Leiterplatte die entsprechenden Bohrungen und die nötige Fläche für die Bauteilgröße und die Anschlusspins aufweist.
Wie lange ist die erwartete Lebensdauer dieses Trafos?
Bei korrekter Anwendung und innerhalb der spezifizierten Leistungsgrenzen können Printtransformatoren wie der 304.12-2 eine sehr lange Lebensdauer von vielen zehntausend Stunden aufweisen. Die robuste Konstruktion, die hochwertige Isolierung und die Verwendung von Qualitätsmaterialien tragen maßgeblich zur Langlebigkeit bei.
Was bedeutet die Angabe „1,8 VA“?
VA steht für Voltampere und ist die Einheit für die Scheinleistung eines Transformators. 1,8 VA bedeutet, dass der Trafo eine maximale Leistung von 1,8 Volt mal Ampere liefern kann. Dies ist ein wichtiger Parameter, um sicherzustellen, dass der Trafo ausreichend dimensioniert ist, um die benötigten Stromstärken für Ihre Schaltung(en) bei der gegebenen Spannung zu liefern, ohne überlastet zu werden.
