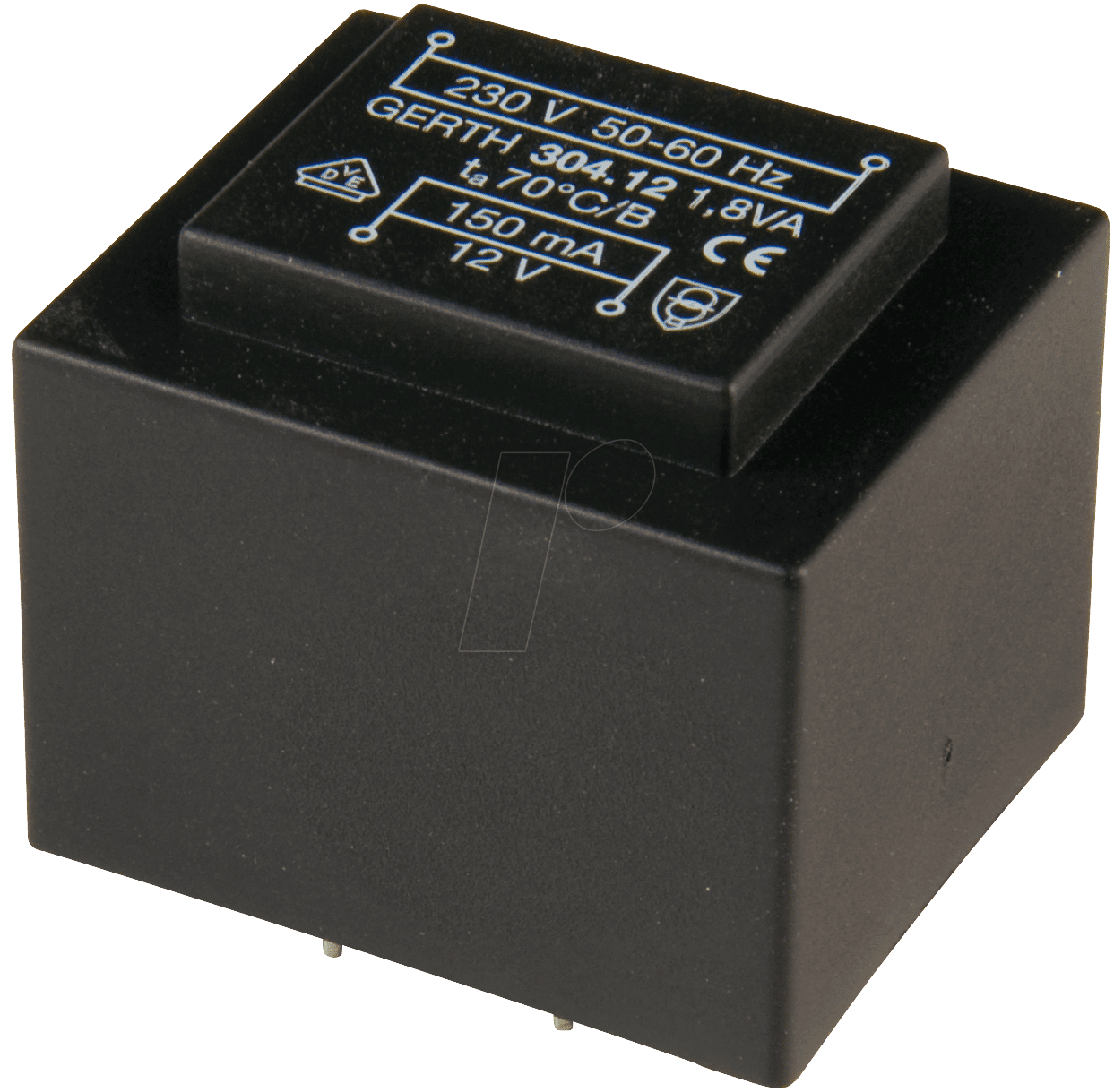

Zuverlässige Spannungsversorgung für Ihre Elektronikprojekte: Der Printtrafo 304.12-1
Sie benötigen eine präzise und stabile Niederspannungsversorgung für Ihre elektronischen Schaltungen, Prototypen oder Kleinserienfertigung? Der Printtrafo 304.12-1 mit einer Leistung von 1,8 VA, einer Sekundärspannung von 12 V und einem Strom von 150 mA ist die ideale Lösung für Entwickler, Hobbyisten und Ingenieure, die Wert auf Qualität und Zuverlässigkeit legen. Dieser Printtransformator fügt sich nahtlos in Ihre Leiterplatten ein und bietet eine kompakte und effiziente Möglichkeit, Ihre Geräte sicher mit der benötigten Energie zu versorgen.
Überlegene Leistung und Präzision
Der 304.12-1 Printtrafo zeichnet sich durch seine herausragende Leistungsfähigkeit und Zuverlässigkeit aus, die ihn von generischen Standardlösungen abhebt. Während einfache Transformatoren oft Kompromisse bei der Spannungsstabilität oder der Lebensdauer eingehen, wurde dieser Printtrafo für eine anhaltend präzise und konstante Spannungsausgabe konzipiert. Dies ist entscheidend für empfindliche elektronische Komponenten, die präzise Stromversorgung benötigen, um optimal zu funktionieren und vor Schäden geschützt zu sein. Die angegebene Leistung von 1,8 VA und die spezifizierten 12 Volt bei 150 Milliampere sind exakt kalibriert und bieten eine solide Basis für eine Vielzahl von Anwendungen.
Optimale Integration und Handhabung
Mit seinem Print-Design und einem Rastermaß (RM) von 20 mm ist der 304.12-1 Printtrafo speziell für die direkte Montage auf Leiterplatten (PCBs) konzipiert. Dies vereinfacht den Aufbau Ihrer Schaltungen erheblich und reduziert den Bedarf an zusätzlichen Kabelverbindungen, was wiederum die Zuverlässigkeit und die elektromagnetische Verträglichkeit (EMV) verbessert. Die kompakte Bauweise und die gut zugänglichen Anschlusspins ermöglichen eine unkomplizierte Integration in bereits bestehende oder neue Platinendesigns. Die robusten Lötösen gewährleisten eine sichere und dauerhafte Verbindung.
Präzise Technische Spezifikationen
Der 304.12-1 Printtrafo ist sorgfältig konstruiert, um den Anforderungen anspruchsvoller Elektronikanwendungen gerecht zu werden. Die garantierte Ausgangsspannung von 12 V AC, gepaart mit einer maximalen Strombelastbarkeit von 150 mA, bietet eine flexible Grundlage für die Spannungsversorgung einer breiten Palette von Geräten. Mit einer Gesamtleistung von 1,8 VA sind die Verluste minimiert und die Effizienz optimiert, was zu geringerer Wärmeentwicklung und einer längeren Lebensdauer des Transformators führt. Die primäre Wicklung ist für die üblichen Netzspannungen ausgelegt, wobei die genaue Spezifikation für die primäre Wicklung die Kompatibilität mit unterschiedlichen Stromversorgungsnetzen sicherstellt.
Vorteile des 304.12-1 Printtrafos
- Präzise Spannungsregelung: Liefert eine stabile 12 V AC Ausgangsspannung, ideal für empfindliche Elektronik.
- Kompakte Bauform: Durch das Print-Design optimal für die direkte Montage auf Leiterplatten.
- Hohe Zuverlässigkeit: Gefertigt aus hochwertigen Materialien für lange Lebensdauer und konstante Leistung.
- Effiziente Energieumwandlung: Minimale Verluste durch optimiertes Wicklungsdesign (1,8 VA).
- Einfache Integration: Standard-Rastermaß (RM 20 mm) und gut erreichbare Lötösen erleichtern die Montage.
- Vielseitige Anwendung: Geeignet für Prototypen, Kleinserien und diverse elektronische Geräte.
- Verbesserte EMV: Direkte Leiterplattenmontage reduziert Störsignale im Vergleich zu herkömmlichen Trafos mit Kabelanschluss.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellnummer | 304.12-1 |
| Typ | Printtrafo (Niederspannungstransformator für Leiterplattenmontage) |
| Nennleistung | 1,8 VA |
| Sekundärspannung | 12 V AC |
| Max. Sekundärstrom | 150 mA |
| Rastermaß (RM) | 20 mm |
| Montageart | Printmontage (Through-Hole) |
| Primärwicklung | Für den Einsatz in Standard-Stromversorgungsnetzen konzipiert (Genaue Spannungsspezifikation der Primärwicklung auf Anfrage oder im technischen Datenblatt) |
| Isolationsklasse | Hochwertige Isolierung für erhöhte Sicherheit und Langlebigkeit |
| Betriebstemperatur | Optimiert für den Dauerbetrieb in typischen elektronischen Umgebungen |
| Materialien | Verwendung von hochwertigem Kupferlackdraht und isolierenden Vergussmassen für Robustheit und Hitzebeständigkeit |
| Anwendungsbereiche | Stromversorgung für Relais, Sensoren, Steuereinheiten, LED-Beleuchtung, Audioverstärker und andere Niedervolt-Anwendungen. Ideal für Prototypenentwicklung, DIY-Elektronikprojekte, Laboranwendungen und Kleinserienfertigung. |
Fundierte Informationen zur Materialwahl und Fertigung
Die Auswahl der Materialien ist ein entscheidender Faktor für die Leistungsfähigkeit und Lebensdauer eines jeden elektronischen Bauteils. Beim 304.12-1 Printtrafo kommen ausschließlich hochwertige Kupferlackdrähte zum Einsatz, die eine exzellente Leitfähigkeit und minimale Verluste gewährleisten. Die präzise Wicklungstechnologie sorgt für eine gleichmäßige Stromverteilung und reduziert das Risiko von Überhitzung. Das Gehäuse und die Vergussmasse sind speziell so gewählt, dass sie eine hervorragende elektrische Isolation bieten und den Transformator vor Umwelteinflüssen wie Staub und Feuchtigkeit schützen. Diese sorgfältige Materialauswahl und die gewissenhafte Fertigung im Einklang mit branchenüblichen Qualitätsstandards sind die Basis für die Zuverlässigkeit, die Sie von diesem Produkt erwarten können.
Umfassende Anwendungsbereiche für den 304.12-1 Printtrafo
Die Vielseitigkeit des 304.12-1 Printtrafos eröffnet eine breite Palette an Einsatzmöglichkeiten in der Elektronikentwicklung und -fertigung. Seine Fähigkeit, eine stabile 12-Volt-Spannung mit einem Strom von bis zu 150 mA bereitzustellen, macht ihn zur perfekten Wahl für die Stromversorgung einer Vielzahl von Geräten:
- Prototypenbau: Unverzichtbar für die Entwicklung neuer Schaltungen und Systeme, bei denen eine zuverlässige Spannungsquelle benötigt wird.
- Steuerungstechnik: Ideal für die Versorgung von Kleinsteuerungen, SPS-Modulen oder Aktoren in industriellen Automatisierungslösungen.
- Sensorik: Bietet die benötigte Energie für verschiedenste Sensortypen, von Temperaturfühlern bis hin zu Lichtschranken.
- Audioanwendungen: Perfekt geeignet für kleine Audioverstärker, Vorverstärker oder Signalaufbereitungseinheiten.
- LED-Beleuchtungssysteme: Ermöglicht die dezentrale Stromversorgung von LED-Bändern oder einzelnen LEDs in spezifischen Anwendungen.
- Mess- und Prüfgeräte: Sorgt für die notwendige Spannung in Laborgeräten und Prüfaufbauten.
- Kleinserienfertigung: Die Printmontage und die Robustheit machen ihn zur kosteneffizienten Lösung für die Integration in kleinere Produktserien.
Die Kombination aus kompakter Größe, einfacher Montage und zuverlässiger Leistung macht den 304.12-1 Printtrafo zu einer unverzichtbaren Komponente für jeden, der Wert auf präzise und stabile Spannungsversorgungen legt.
FAQ – Häufig gestellte Fragen zu 304.12-1 – Printtrafo, 1,8 VA, 12 V, 150 mA, RM 20 mm
Welche primäre Eingangsspannung ist für den 304.12-1 Printtrafo vorgesehen?
Der 304.12-1 Printtrafo ist für den Einsatz in den gängigen Netzspannungsbereichen konzipiert. Die exakte Spezifikation der primären Wicklung (z.B. 230V AC oder 115V AC) entnehmen Sie bitte dem zugehörigen technischen Datenblatt, das bei diesem Produkt verfügbar ist.
Ist der Printtrafo 304.12-1 für den Dauerbetrieb geeignet?
Ja, der 304.12-1 Printtrafo ist für den Dauerbetrieb ausgelegt. Durch die Verwendung hochwertiger Materialien und eine optimierte Fertigung wird eine hohe Betriebssicherheit und Langlebigkeit gewährleistet, auch unter kontinuierlicher Last.
Wie wird der Printtrafo auf der Leiterplatte montiert?
Der Printtrafo 304.12-1 wird mittels Printmontage (Through-Hole-Technologie) direkt auf der Leiterplatte befestigt. Die Pins des Transformators werden durch vorgebohrte Löcher auf der Platine geführt und anschließend verlötet. Das Rastermaß von 20 mm ist ein gängiger Standard für viele Leiterplattenlayouts.
Welche Arten von Geräten können mit dem 304.12-1 Printtrafo versorgt werden?
Der Transformator eignet sich für eine breite Palette von Niedervolt-Anwendungen, darunter Steuerungen, Sensoren, Relais, kleine Verstärker, LED-Beleuchtungssysteme und jegliche Elektronik, die eine stabile 12V AC Spannung im Bereich von bis zu 150 mA benötigt.
Was bedeutet die Angabe „1,8 VA“ für die Leistung?
VA steht für Voltampere und bezeichnet die Scheinleistung des Transformators. Diese Angabe gibt die maximale Kapazität des Transformators an, um Energie zu übertragen. Sie ist entscheidend für die Auswahl des richtigen Transformators für Ihre spezifische Anwendung, um Überlastung zu vermeiden.
Ist der 304.12-1 Printtrafo gegen Überlastung geschützt?
Die meisten Printtransformatoren, einschließlich des Modells 304.12-1, verfügen über eine Selbstschutzfunktion, die durch die thermischen Eigenschaften des Transformators bedingt ist. Bei starker Überlastung kann sich der Transformator erwärmen und seine Leistung reduzieren, um Schäden zu vermeiden. Für einen robusten Überlastschutz in kritischen Anwendungen wird jedoch die zusätzliche Implementierung externer Schutzvorrichtungen wie Sicherungen oder Schutzschalter empfohlen.
Welche Vorteile bietet ein Printtrafo gegenüber einem konventionellen Einbautrafo?
Printtransformatoren sind speziell für die direkte Montage auf Leiterplatten konzipiert. Dies führt zu einer kompakteren Bauweise Ihrer Schaltungen, reduziert den Verkabelungsaufwand und verbessert die elektromagnetische Verträglichkeit (EMV) durch kürzere Signalwege. Die Integration ist oft einfacher und die Gesamtgröße des Endprodukts kann kleiner gehalten werden.
