Der 2N 7002 SMD MOSFET: Präzision für anspruchsvolle Schaltungen
Der 2N 7002 SMD MOSFET ist die ideale Lösung für Ingenieure, Hobbyisten und Hersteller, die eine zuverlässige und effiziente Schalteinheit für ihre Elektronikprojekte benötigen. Speziell entwickelt für Anwendungen, bei denen präzise Spannungs- und Stromkontrolle gefragt ist, bietet dieser N-Kanal-MOSFET eine herausragende Leistung und Vielseitigkeit, um typische Herausforderungen in der Signalverarbeitung und Leistungselektronik zu meistern.
Überlegene Leistung und Effizienz
Im Vergleich zu herkömmlichen Schaltern oder weniger spezialisierten Transistoren zeichnet sich der 2N 7002 SMD MOSFET durch seine geringe Gate-Ladung und seinen niedrigen Einschaltwiderstand (Rds(on)) aus. Diese Eigenschaften ermöglichen eine schnelle und energieeffiziente Schaltung, selbst bei hohen Frequenzen. Die Fähigkeit, Ströme bis zu 0,115A bei einer Drain-Source-Spannung von bis zu 60V zu schalten, macht ihn zu einer robusten Komponente für eine breite Palette von Schaltungen, von einfachen Logiksteuerungen bis hin zu komplexeren Leistungstreibern. Seine optimierte Designphilosophie minimiert Schaltverluste und reduziert somit die Wärmeentwicklung, was die Lebensdauer der integrierten Schaltungen verlängert und die Notwendigkeit für aufwendige Kühlmaßnahmen verringert.
Anwendungsbereiche und Vielseitigkeit

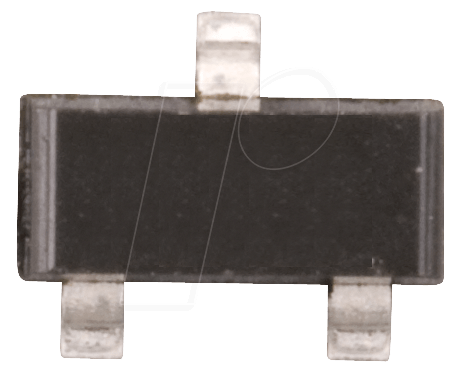

Der 2N 7002 SMD MOSFET ist aufgrund seiner kompakten Bauform im SOT-23-Gehäuse und seiner elektrischen Eigenschaften besonders gut für Anwendungen geeignet, bei denen Platzmangel herrscht. Dazu zählen unter anderem:
- Digital-Analog-Wandler und Signalgeneratoren: Präzise Steuerung von analogen Signalen durch digitale Logik.
- Leistungstreiber für kleine Lasten: Ansteuerung von LEDs, Relais, kleinen Motoren und anderen Aktuatoren.
- Batteriemanagementsysteme: Effizientes Schalten von Strompfaden zur Optimierung der Energieverwendung.
- Netzteile und Ladegeräte: Stabilisierung von Spannungen und effiziente Energieübertragung.
- Schutzschaltungen: Implementierung von Überspannungs- und Überstromschutzfunktionen.
- Logik-Pegelwandler: Anpassung von Signalpegeln zwischen verschiedenen digitalen Logikfamilien.
- Prototyping und Embedded Systems: Zuverlässige Komponente für die Entwicklung von Prototypen und eingebetteten Systemen.
Technische Spezifikationen im Detail
Die Leistungsfähigkeit des 2N 7002 SMD MOSFET wird durch seine präzisen technischen Parameter definiert. Die N-Kanal-Konfiguration ermöglicht die Steuerung des Stromflusses zwischen Drain und Source über die Gate-Source-Spannung. Mit einer maximalen Drain-Source-Spannung (Vds) von 60V ist er für eine Vielzahl von Stromversorgungen geeignet. Die kontinuierliche Drain-Stromstärke (Id) von 0,115A ermöglicht die Ansteuerung von moderaten Lasten, während die maximale Verlustleistung von 0,2W (typischerweise bei 25°C Umgebungstemperatur) die Effizienz des Bauteils unterstreicht. Der Gatetriggerung (Vgs(th)) liegt typischerweise im Bereich von 1V bis 2V, was eine einfache Ansteuerung mit gängigen Mikrocontroller-Ausgängen ermöglicht. Der niedrige Einschaltwiderstand (Rds(on)) trägt zu minimalen Spannungsabfällen und somit zu einer höheren Effizienz bei.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Typ | N-Kanal MOSFET |
| Gehäuseform | SOT-23 (Small Outline Transistor) – Kompakte Bauform für platzsparende Anwendungen |
| Maximale Drain-Source-Spannung (Vds) | 60V – Ermöglicht Betrieb mit gängigen Spannungsebenen |
| Kontinuierlicher Drain-Strom (Id) | 0,115A – Geeignet für moderate Lasten und Signalsteuerung |
| Maximale Verlustleistung (Pd) | 0,2W – Indikator für effiziente Energieumwandlung bei Nennbetrieb |
| Gate-Source-Schwellenspannung (Vgs(th)) | Typischerweise 1V – 2V – Ermöglicht einfache Ansteuerung mit digitalen Logikpegeln |
| Einschaltwiderstand (Rds(on)) | Qualitativ geringer Widerstand, optimiert für niedrige Schaltverluste und hohe Effizienz |
| Schaltgeschwindigkeit | Schnelle Schaltzeiten durch optimierte Gate-Ladung, ideal für Hochfrequenzanwendungen |
Qualität und Zuverlässigkeit für Ihre Projekte
Der 2N 7002 SMD MOSFET wird unter strengen Qualitätskontrollen gefertigt, um eine gleichbleibend hohe Leistung und Zuverlässigkeit zu gewährleisten. Das SOT-23-Gehäuse ist für Oberflächenmontage (SMD) ausgelegt und bietet eine ausgezeichnete thermische Leistung im Verhältnis zu seiner Größe. Die Verwendung von hochwertigen Halbleitermaterialien und fortschrittlichen Fertigungsverfahren stellt sicher, dass jede Komponente den spezifizierten Parametern entspricht. Dies bedeutet für Sie als Anwender weniger Ausschuss, eine höhere Betriebssicherheit Ihrer Schaltungen und eine längere Lebensdauer Ihrer Produkte. Die präzise Abstimmung der elektrischen Eigenschaften macht ihn zu einem verlässlichen Baustein in kritischen Anwendungen, wo Standardlösungen an ihre Grenzen stoßen.
Optimierte Integration in Leiterplatten-Designs
Das SOT-23-Gehäuse ist ein Industriestandard für SMD-Komponenten und zeichnet sich durch seine geringen Abmessungen und seine Eignung für automatisierte Bestückungsprozesse aus. Dies ist ein entscheidender Vorteil bei der Entwicklung kompakter elektronischer Geräte, wo jeder Millimeter zählt. Die gut definierte Pin-Belegung (Gate, Drain, Source) vereinfacht das Layout der Leiterplatte und minimiert das Risiko von Verdrahtungsfehlern. Die thermischen Eigenschaften des Gehäuses unterstützen die Wärmeableitung und tragen zur Langlebigkeit der Komponente bei, selbst wenn sie in dicht bestückten Schaltungen eingesetzt wird. Die Kompatibilität mit gängigen Lötverfahren wie Reflow-Löten erleichtert die Integration in Produktionslinien.
FAQ – Häufig gestellte Fragen zu 2N 7002 SMD – MOSFET, N-CH, 60V, 0,115A, 0,2W, SOT-23
Was ist die primäre Funktion eines N-Kanal-MOSFETs wie dem 2N 7002?
Ein N-Kanal-MOSFET wie der 2N 7002 fungiert hauptsächlich als elektronisch gesteuerter Schalter. Durch Anlegen einer positiven Spannung an das Gate (im Verhältnis zur Source) wird ein Kanal zwischen Drain und Source geöffnet, wodurch Strom fließen kann. Sinkt die Gate-Spannung, schließt sich der Kanal, und der Stromfluss wird unterbrochen. Diese Eigenschaft macht ihn ideal für digitale Schaltungen und die Steuerung von Lasten.
In welchen Anwendungsbereichen kann der 2N 7002 MOSFET seine Stärken am besten ausspielen?
Der 2N 7002 eignet sich hervorragend für Anwendungen, die eine präzise Steuerung von geringen bis moderaten Strömen erfordern und Platzmangel herrscht. Dazu gehören digitale Logik, Low-Power-Schaltungen, die Ansteuerung von LEDs, kleinen Motoren, Relais sowie in Batteriesystemen und als Pegelwandler.
Ist der 2N 7002 für Hochfrequenzanwendungen geeignet?
Ja, der 2N 7002 zeichnet sich durch eine relativ schnelle Schaltzeit aus, bedingt durch seine optimierte Gate-Ladung. Dies macht ihn für viele Hochfrequenzanwendungen im Kilohertz- bis niedrigen Megahertz-Bereich geeignet, wo eine effiziente Ein- und Ausschaltung gefragt ist.
Welche Art von Stromversorgung wird für die Ansteuerung des Gate-Pins benötigt?
Die Gate-Source-Schwellenspannung (Vgs(th)) liegt typischerweise zwischen 1V und 2V. Das bedeutet, dass er oft direkt von den Ausgangspins gängiger Mikrocontroller oder Logik-ICs (z.B. 3.3V oder 5V Systeme) angesteuert werden kann, ohne zusätzliche Treiberstufen.
Was bedeutet das SOT-23-Gehäuse für die Anwendung?
Das SOT-23-Gehäuse ist ein kleines Gehäuse für die Oberflächenmontage (SMD). Es ist ideal für Anwendungen, bei denen Platz auf der Leiterplatte begrenzt ist. Es ermöglicht eine einfache Integration in automatisierte Fertigungsprozesse und bietet eine gute Wärmeableitung für die Bauteilgröße.
Wie unterscheidet sich der 2N 7002 von einem bipolaren Transistor (BJT)?
Der Hauptunterschied liegt in der Steuerung: Ein MOSFET wird spannungsgesteuert (über das Gate), während ein BJT stromgesteuert wird (über die Basis). MOSFETs haben in der Regel einen sehr hohen Eingangswiderstand (geringe Gate-Stromaufnahme) und sind effizienter im Schalten, insbesondere bei geringen Strömen und hohen Frequenzen. Der 2N 7002 bietet als N-Kanal-MOSFET eine einfache Implementierung in vielen Schaltungsdesigns.
Welche maximalen Spannungs- und Strombelastungen darf der 2N 7002 nicht überschreiten?
Die maximale Drain-Source-Spannung (Vds) darf 60V nicht überschreiten. Der kontinuierliche Drain-Strom (Id) sollte 0,115A nicht übersteigen. Die maximale Verlustleistung (Pd) beträgt 0,2W. Das Überschreiten dieser Grenzen kann zur Beschädigung des Bauteils führen.
