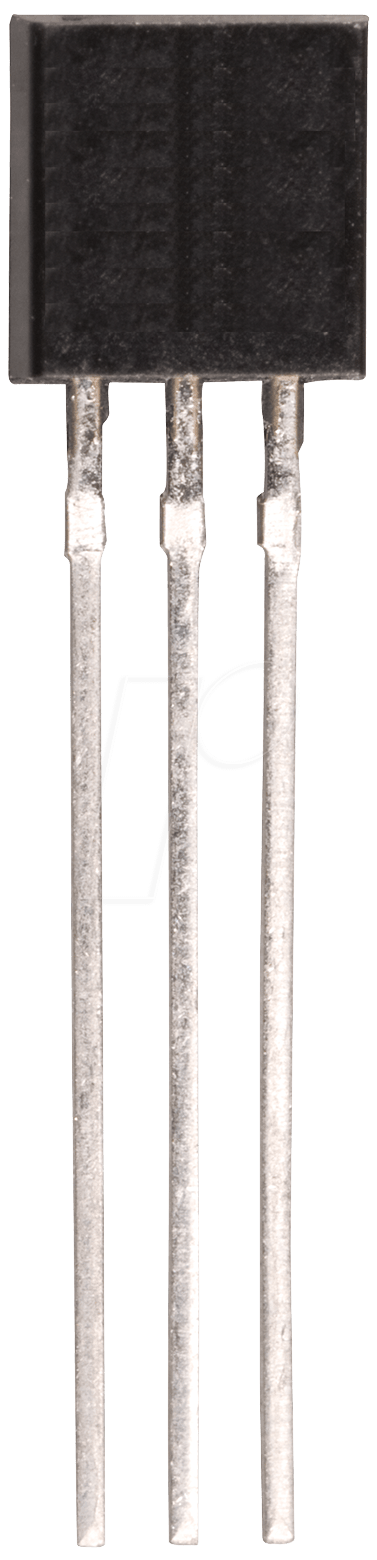

2N4401 NPN Bipolartransistor: Die zuverlässige Komponente für präzise Schalt- und Verstärkeranwendungen
Der 2N4401 NPN Bipolartransistor ist die ideale Wahl für Elektronik-Enthusiasten, Ingenieure und professionelle Entwickler, die eine robuste und vielseitige Komponente für präzise Schalt- und Verstärkeranwendungen benötigen. Wenn Sie auf der Suche nach einem Bauteil sind, das geringe Stromstärken effizient schalten oder Signale zuverlässig verstärken kann, bietet der 2N4401 eine überlegene Leistung und Zuverlässigkeit gegenüber generischen Alternativen, die oft Kompromisse bei den technischen Spezifikationen eingehen.
Fundamentale Elektronik: Was ist ein NPN Bipolartransistor?
Ein NPN Bipolartransistor ist ein halbleitender Baustein, der in elektronischen Schaltungen als Schalter oder Verstärker fungiert. Er besteht aus drei Schichten Halbleitermaterial, wobei zwei Schichten vom N-Typ (mit überschüssigen Elektronen) und eine Schicht vom P-Typ (mit Elektronenmangel, auch Löcher genannt) dazwischen liegen. Die drei Anschlüsse des Transistors sind der Emitter (E), die Basis (B) und der Kollektor (C). Das Grundprinzip seiner Funktion beruht auf der Steuerung eines größeren Stromflusses zwischen Kollektor und Emitter durch einen kleinen Steuerstrom, der an die Basis angelegt wird. Bei einem NPN-Transistor fließt der Hauptstrom, wenn die Basis positiv gegenüber dem Emitter ist. Diese Fähigkeit, einen Ausgangsstrom durch einen Eingangsstrom zu modulieren, macht ihn zu einem unverzichtbaren Element in unzähligen elektronischen Geräten.
Überlegene Leistung und Zuverlässigkeit des 2N4401
Der 2N4401 zeichnet sich durch seine bewährte Zuverlässigkeit und seine spezifizierten Leistungsdaten aus, die ihn von vielen minderwertigen oder nicht spezifizierten Alternativen abheben. Die maximale Kollektor-Emitter-Spannung von 40V ermöglicht den Einsatz in einer Vielzahl von Schaltungen, die höhere Spannungspegel erfordern, ohne dabei die Integrität des Transistors zu gefährden. Mit einer maximalen Kollektorstromstärke von 0,6A kann er moderate Lasten schalten und Signale mit ausreichender Verstärkung verarbeiten. Die maximale Verlustleistung von 0,25W, angegeben für das TO-92 Gehäuse, signalisiert eine effiziente Wärmeabfuhr und Robustheit im Betrieb unter normalen Bedingungen. Diese präzise definierten Parameter gewährleisten, dass der 2N4401 Vorhersagbarkeit und Stabilität in Ihren Schaltungen bietet, was für kritische Anwendungen unerlässlich ist.
Einsatzgebiete und Anwendungsszenarien
Der 2N4401 ist aufgrund seiner vielseitigen Eigenschaften ein wahres Arbeitspferd in der Elektronik. Seine Hauptanwendungsgebiete umfassen:
- Schaltanwendungen: Zum effizienten Ein- und Ausschalten von Lasten wie LEDs, Relais oder kleineren Motoren. Er eignet sich hervorragend für digitale Logikschaltungen, bei denen ein Signal den Stromfluss steuern muss.
- Verstärkerschaltungen: Zur Verstärkung von Audiosignalen, Sensorsignalen oder anderen niedrigen Spannungen. Er kann in Einfach- oder Mehrstuferverstärkern eingesetzt werden, um die Signalstärke zu erhöhen.
- Oszillatorschaltungen: Als aktives Element in verschiedenen Oszillator-Designs zur Erzeugung von periodischen elektrischen Signalen.
- Logik-Gatter: Teilweise Integration in einfache Logik-Gatter-Designs, um digitale Funktionen zu realisieren.
- Netzteil-Regelung: Als Teil von Spannungsreglerschaltungen zur Stabilisierung von Ausgangsspannungen.
Die Wahl des 2N4401 bedeutet eine Entscheidung für eine bewährte Technologie, die über Jahrzehnte hinweg in Millionen von Geräten erfolgreich eingesetzt wurde und weiterhin ein Standard in vielen Bereichen der Mikroelektronik bleibt.
Technische Spezifikationen des 2N4401 im Detail
Um die Leistungsfähigkeit des 2N4401 vollständig zu verstehen, ist ein Blick auf seine detaillierten technischen Spezifikationen unerlässlich. Diese Parameter definieren seine Grenzen und sein Verhalten in der Schaltung:
| Merkmal | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Transistortyp | NPN Bipolar | Grundlegende Funktionsweise; geeignet für das Schalten und Verstärken mit positiver Basisspannung zur Aktivierung. |
| Max. Kollektor-Emitter-Spannung (VCEO) | 40 V | Bestimmt die maximale Spannung, die zwischen Kollektor und Emitter anliegen darf, wenn die Basis offen ist. Wichtig für Schaltungen mit höheren Betriebsspannungen. |
| Max. Kollektorstrom (IC) | 0,6 A (600 mA) | Die maximale Strommenge, die kontinuierlich durch den Kollektor fließen kann. Relevant für das Schalten von Lasten. |
| Max. Verlustleistung (PD) | 0,25 W (250 mW) | Die maximale Wärme, die der Transistor im Betrieb abgeben kann, ohne beschädigt zu werden. Beeinflusst die Notwendigkeit von Kühlkörpern. |
| Gleichstromverstärkung (hFE) | Typisch 100-300 (variiert je nach Betriebsbedingungen und Charge) | Das Verhältnis von Kollektorstrom zu Basisstrom. Ein hoher hFE bedeutet, dass ein kleiner Basisstrom einen großen Kollektorstrom steuern kann. |
| Betriebstemperaturbereich | -65°C bis +150°C | Gibt den Temperaturbereich an, in dem der Transistor zuverlässig arbeitet. Ermöglicht den Einsatz in verschiedenen Umgebungsbedingungen. |
| Gehäuseform | TO-92 | Ein Standardgehäuse für Kleinsignaltransistoren, das eine einfache Montage auf Leiterplatten ermöglicht und gute thermische Eigenschaften für die angegebene Verlustleistung bietet. |
| Kollektor-Emitter Sättigungsspannung (VCE(sat)) | Typisch < 0,3 V bei 0,1A | Die minimale Spannung, die zwischen Kollektor und Emitter im gesättigten Zustand (voll eingeschaltet) verbleibt. Je niedriger, desto geringer der Leistungsverlust im Schaltbetrieb. |
Vorteile des 2N4401 für professionelle Anwendungen
Die Wahl des 2N4401 ist eine strategische Entscheidung für jeden, der Wert auf Effizienz, Präzision und Langlebigkeit legt. Die Vorteile sind vielfältig:
- Bewährte Zuverlässigkeit: Der 2N4401 ist ein Industriestandard mit einer langen Historie des erfolgreichen Einsatzes. Dies minimiert das Risiko von Ausfällen in kritischen Systemen.
- Präzise Spezifikationen: Klare und konsistente technische Daten ermöglichen eine genaue Berechnung und Auslegung von Schaltungen, was zu optimaler Leistung führt.
- Vielseitigkeit: Einsatzmöglichkeiten in einer breiten Palette von Anwendungen, von einfachen Schaltern bis hin zu komplexen Verstärkerschaltungen.
- Kosteneffizienz: Als weit verbreiteter und etablierter Baustein bietet der 2N4401 ein hervorragendes Preis-Leistungs-Verhältnis.
- Gute Verfügbarkeit: Aufgrund seiner Popularität ist der 2N4401 leicht erhältlich und unterstützt schnelle Prototypenentwicklung und Serienfertigung.
- Standard-Gehäuse: Das TO-92 Gehäuse ist einfach zu handhaben und zu montieren, was den Design- und Produktionsprozess vereinfacht.
FAQ – Häufig gestellte Fragen zu 2N4401 – Bipolartransistor, NPN, 40V, 0,6A, 0,25W, TO-92
Ist der 2N4401 für Hochfrequenzanwendungen geeignet?
Der 2N4401 ist primär für Niederfrequenz- und DC-Anwendungen konzipiert. Während er für grundlegende Schalt- und Verstärkeraufgaben im Audiobereich oder niedrigeren Frequenzen geeignet ist, sind für Hochfrequenzanwendungen spezialisierte Transistoren mit höheren Grenzfrequenzen (fT) und geringeren parasitären Kapazitäten erforderlich. Die Grenzfrequenz des 2N4401 liegt typischerweise im Bereich von einigen hundert MHz, was für viele Standardanwendungen ausreicht, aber nicht für anspruchsvolle RF-Schaltungen.
Kann ich den 2N4401 als direkten Ersatz für andere NPN-Transistoren verwenden?
Ein direkter Ersatz ist möglich, wenn die technischen Spezifikationen (Spannung, Strom, Leistung, Verstärkung) des 2N4401 mit denen des zu ersetzenden Transistors übereinstimmen oder übertreffen und das Gehäuse kompatibel ist. Es ist jedoch immer ratsam, das Datenblatt des originalen Transistors zu konsultieren und die Auswirkungen auf die Schaltung sorgfältig zu prüfen, insbesondere im Hinblick auf Geschwindigkeits- und Hochfrequenzverhalten.
Wie wird die Verlustleistung von 0,25W im TO-92 Gehäuse beeinflusst?
Die Verlustleistung von 0,25W ist die maximale Leistung, die der Transistor unter bestimmten Bedingungen (z.B. bei Raumtemperatur auf einer Leiterplatte ohne zusätzliche Kühlung) ableiten kann. Bei höheren Umgebungstemperaturen oder wenn der Transistor mehr Leistung verbraucht, kann es notwendig werden, ihn mit einem kleinen Kühlkörper zu versehen oder die Betriebsstromstärke zu reduzieren, um eine Überhitzung zu vermeiden und die Lebensdauer des Bauteils zu gewährleisten.
Was bedeutet die Gleichstromverstärkung (hFE) und wie beeinflusst sie die Schaltung?
Die Gleichstromverstärkung, auch als Stromverstärkungsfaktor (hFE) bekannt, gibt an, wie stark der Transistor den Kollektorstrom im Verhältnis zum Basisstrom verstärkt. Ein höherer hFE-Wert bedeutet, dass ein kleinerer Basisstrom ausreicht, um einen größeren Kollektorstrom zu steuern. Dies ist vorteilhaft für Schaltungen, bei denen die Basis mit schwachen Signalen angesteuert wird. Der hFE variiert jedoch mit Strom und Temperatur, und es ist ratsam, Schaltungen so zu dimensionieren, dass sie auch bei den extremen Werten des hFE-Bereichs zuverlässig funktionieren.
Benötigt der 2N4401 eine spezielle Ansteuerung?
Der 2N4401 wird durch Anlegen eines geringen Stroms an seine Basis (B) gesteuert, während der Kollektor (C) und der Emitter (E) den Hauptstrompfad bilden. Um den Transistor zu schalten, muss die Basisspannung positiv gegenüber der Emitterspannung sein. Die benötigte Basisstromstärke hängt von der gewünschten Kollektorstromstärke und der Gleichstromverstärkung (hFE) des Transistors ab. Typischerweise wird ein Vorwiderstand verwendet, um den Basisstrom zu begrenzen und die gewünschte Schaltungsfunktion zu erzielen.
In welchen gängigen elektronischen Geräten findet man den 2N4401?
Der 2N4401 ist ein Allrounder und findet sich in einer Vielzahl von Geräten, darunter einfache Netzteile, Audioverstärker, Netzteilregler, Alarmsysteme, Hobbyelektronikprojekte, industrielle Steuerungen und viele andere kleine bis mittlere Leistungsschaltungen, bei denen präzises Schalten und Verstärken gefragt ist.
Was ist der Unterschied zwischen einem NPN und einem PNP Transistor?
Der Hauptunterschied zwischen NPN- und PNP-Bipolartransistoren liegt in der Polarität ihrer Anschlüsse und der Richtung des Stromflusses. Bei einem NPN-Transistor wird der Hauptstrom zwischen Kollektor und Emitter durch einen positiven Basisstrom gesteuert. Bei einem PNP-Transistor wird der Hauptstrom zwischen Emitter und Kollektor durch einen negativen Basisstrom (also das Anlegen einer Spannung, die die Basis weniger positiv als den Emitter macht) gesteuert. Der 2N4401 ist ein NPN-Transistor.
