Leistungsstarker 2N 3771 NPN Bipolartransistor für anspruchsvolle Elektronikprojekte
Sie suchen nach einer zuverlässigen und robusten Lösung für Hochstrom- und Hochleistungsanwendungen in der Elektronik? Der 2N 3771 NPN Bipolartransistor ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die maximale Leistung und Stabilität in ihren Schaltungen benötigen. Dieser Transistor wurde entwickelt, um auch unter extremen Bedingungen konstant Spitzenleistungen zu liefern, was ihn zu einem unverzichtbaren Bauteil für professionelle Projekte macht.
Maximale Leistung und Zuverlässigkeit
Der 2N 3771 zeichnet sich durch seine herausragenden elektrischen Spezifikationen aus, die ihn von Standardkomponenten abheben. Mit einer maximalen Kollektorstromstärke von 30A und einer Verlustleistung von 150W ist dieser NPN-Transistor prädestiniert für den Einsatz in Stromversorgungen, Verstärkern und anderen schaltenden Anwendungen, bei denen hohe Ströme sicher gehandhabt werden müssen. Die hohe Sperrspannung von 50V bietet zusätzliche Sicherheit und Flexibilität im Design.

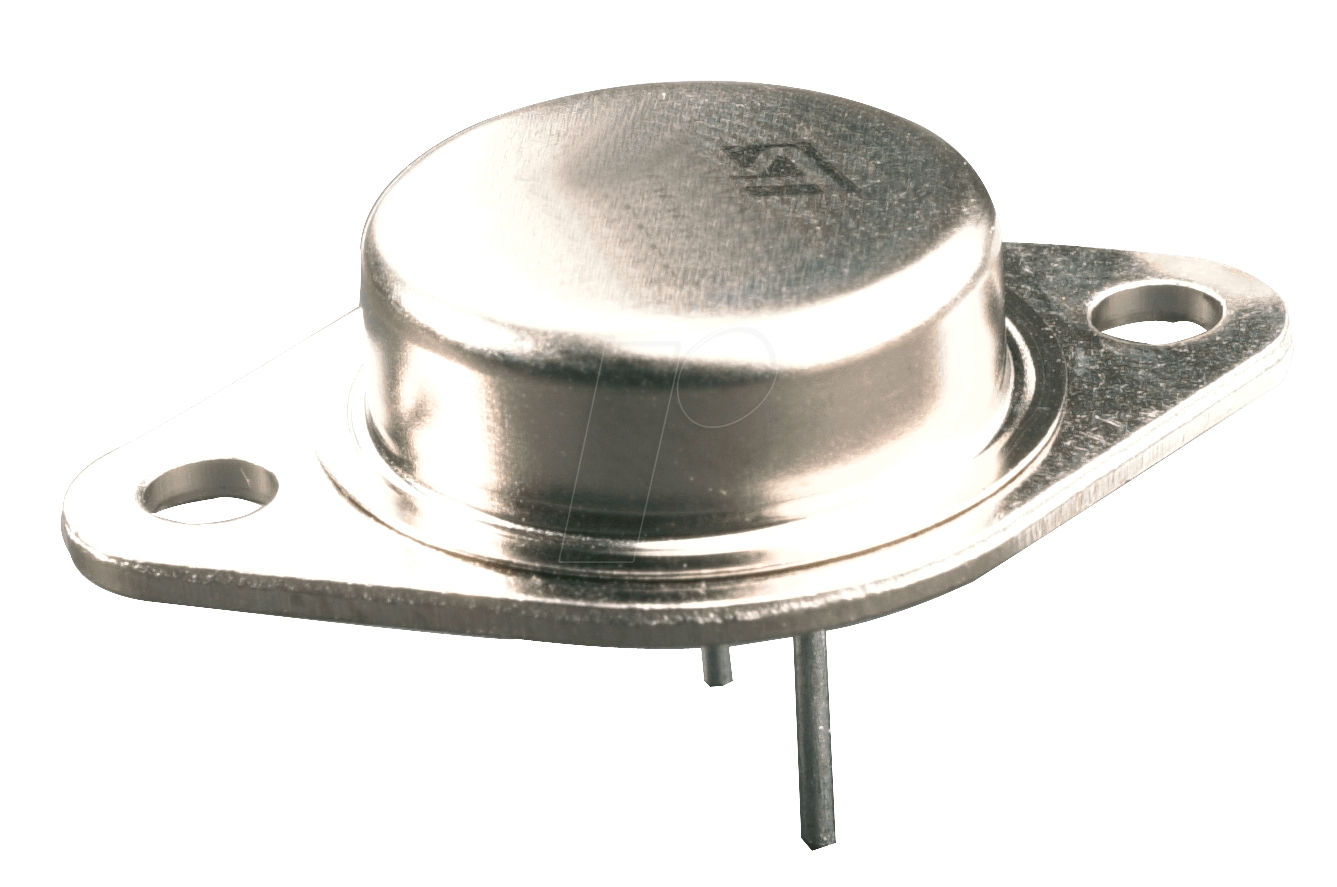

Hervorragende thermische Eigenschaften dank TO-3 Gehäuse
Ein entscheidender Faktor für die Langlebigkeit und Performance von Hochleistungsbauteilen sind ihre thermischen Eigenschaften. Der 2N 3771 ist in einem robusten TO-3 Gehäuse untergebracht. Dieses Metallgehäuse bietet eine exzellente Wärmeableitung, was für Transistoren, die unter hoher Last betrieben werden, unerlässlich ist. Die direkte Verbindung zum Kühlkörper minimiert den thermischen Widerstand und sorgt dafür, dass der Transistor auch bei Dauerbelastung seine Betriebstemperatur stabil hält. Dies schützt vor thermischem Durchgehen und gewährleistet eine lange Lebensdauer des Bauteils.
Breites Anwendungsspektrum
Die Vielseitigkeit des 2N 3771 eröffnet eine breite Palette von Einsatzmöglichkeiten:
- Industrielle Stromversorgungen: Ideal für Regelkreise und Schaltregler, die hohe Ströme effizient verarbeiten müssen.
- Audioverstärker: Ermöglicht die Entwicklung von leistungsstarken Verstärkern mit hoher Ausgansleistung und geringer Verzerrung.
- Motortreiber: Geeignet für die Steuerung von Gleichstrommotoren, wo hohe Ströme und präzise Kontrolle gefragt sind.
- Schaltnetzteile: Bietet die nötige Belastbarkeit und Geschwindigkeit für effiziente und stabile Schaltnetzteile.
- Labor und Prüftechnik: Ein verlässlicher Baustein für den Aufbau von Testgeräten und Labornetzteilen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Transistortyp | Bipolartransistor |
| Bauform | NPN |
| Kollektor-Emitter-Spannung (VCEO) | 50V |
| Dauerhafter Kollektorstrom (IC) | 30A |
| Maximale Verlustleistung (PD) | 150W |
| Gehäuseform | TO-3 (Metallgehäuse für exzellente Wärmeableitung) |
| DC Stromverstärkungsfaktor (hFE) | Typische Werte reichen je nach Strom und Spannung; für diese Leistungsklasse ist ein stabiler, reproduzierbarer hFE-Wert über den Betriebsbereich hinweg entscheidend für präzise Regelung. Spezifische Datenblätter detaillieren die Kennlinien. |
| Betriebstemperaturbereich | Breiter Bereich, optimiert für hohe Temperaturen durch TO-3 Gehäuse. Detaillierte Angaben im Produktdatenblatt. |
Qualität und Zuverlässigkeit für Ihre Projekte
Der 2N 3771 steht für die bewährte Qualität, die Sie von Elektronikkomponenten auf Lan.de erwarten. Jedes Bauteil wird auf seine Leistung und Zuverlässigkeit geprüft, um sicherzustellen, dass es den Anforderungen Ihrer anspruchsvollsten Projekte gerecht wird. Die Verwendung dieses Transistors bedeutet, dass Sie sich auf stabile und vorhersehbare Ergebnisse verlassen können, selbst unter intensiver Beanspruchung.
FAQ – Häufig gestellte Fragen zu 2N 3771 – Bipolartransistor, NPN, 50V, 30A, 150W, TO-3
Ist der 2N 3771 für Anwendungen mit Pulsstrom geeignet?
Ja, der 2N 3771 ist aufgrund seiner hohen Strombelastbarkeit und robusten Bauweise auch für Anwendungen mit Pulsstrom geeignet. Die genauen Grenzen für Pulsströme sind im detaillierten Datenblatt spezifiziert und hängen von der Pulsdauer und dem Tastverhältnis ab.
Welche Art von Kühlung wird für den 2N 3771 empfohlen?
Aufgrund der maximalen Verlustleistung von 150W ist eine adäquate Kühlung zwingend erforderlich. Die Verwendung eines geeigneten Kühlkörpers ist unerlässlich, um die Betriebstemperatur des Transistors im zulässigen Bereich zu halten und Überhitzung zu vermeiden. Die Art und Größe des Kühlkörpers hängt von der tatsächlichen Leistungsabgabe und der Umgebungstemperatur ab.
Kann der 2N 3771 als Schalter in Hochfrequenzanwendungen eingesetzt werden?
Während der 2N 3771 für hohe Strom- und Leistungsanforderungen optimiert ist, sind seine Schaltgeschwindigkeiten eher für niedrigere bis mittlere Frequenzen geeignet. Für sehr schnelle Schaltanwendungen, typischerweise im MHz-Bereich, sind spezialisierte Schaltertransistoren mit kürzeren Schaltzeiten besser geeignet.
Welche Art von Schutzbeschaltungen sind für den 2N 3771 empfehlenswert?
Es wird empfohlen, Schutzbeschaltungen wie Freilaufdioden bei induktiven Lasten (z.B. Motoren, Relais) sowie Schutzwiderstände oder -dioden gegen Überspannungen zu implementieren, um die Lebensdauer und Zuverlässigkeit des Transistors zu gewährleisten.
Ist der 2N 3771 mit anderen NPN-Transistoren austauschbar?
Ein direkter Austausch ist nur dann möglich, wenn die elektrischen und thermischen Spezifikationen des Ersatztransistors exakt oder besser sind als die des 2N 3771 und das Gehäuse sowie die Pinbelegung übereinstimmen. Aufgrund der hohen Strom- und Leistungswerte ist Vorsicht geboten, und eine sorgfältige Prüfung der Datenblätter ist unerlässlich.
Wo liegen die Hauptvorteile des TO-3 Gehäuses im Vergleich zu anderen Gehäuseformen?
Das TO-3 Gehäuse bietet eine hervorragende mechanische Robustheit und vor allem eine ausgezeichnete thermische Leitfähigkeit. Dies ermöglicht eine effiziente Ableitung von Wärme über einen Kühlkörper, was für Transistoren, die hohe Leistungen verarbeiten, entscheidend ist. Es ermöglicht höhere Strom- und Leistungsdichten im Vergleich zu vielen kleineren Kunststoffgehäusen.
Welche Art von Schaltungen profitieren am meisten von der 30A Strombelastbarkeit des 2N 3771?
Schaltungen, die direkt hohe Lasten treiben müssen, wie z.B. Leistungsausgänge von Verstärkern, Motortreiber, industrielle Stromversorgungen mit hoher Ausgangsstromstärke oder auch bestimmte Arten von Schweißinvertern, profitieren am meisten von der hohen Strombelastbarkeit des 2N 3771. Auch als Hauptschaltelement in robusten Lastregelungssystemen ist er gut geeignet.
