2N 3702 – PNP Bipolartransistor für präzise Schalt- und Verstärkeranwendungen
Suchen Sie einen zuverlässigen und vielseitigen Halbleiter für Ihre Elektronikprojekte, der sowohl präzise Schaltvorgänge als auch stabile Verstärkung ermöglicht? Der 2N 3702 PNP Bipolartransistor ist die ideale Lösung für Entwickler, Hobbyisten und Ingenieure, die auf bewährte Technologie und kompromisslose Leistung setzen. Seine spezifischen Eigenschaften machen ihn zur überlegenen Wahl gegenüber weniger spezialisierten Komponenten, wenn es auf Stabilität, Effizienz und eine klare Signalverarbeitung ankommt.
Präzision und Zuverlässigkeit in der Halbleitertechnik
Der 2N 3702 Bipolartransistor gehört zur Familie der PNP-Halbleiter und zeichnet sich durch seine sorgfältige Abstimmung für spezifische elektronische Aufgaben aus. Im Gegensatz zu Allzwecktransistoren, die oft Kompromisse bei einzelnen Parametern eingehen müssen, bietet der 2N 3702 eine optimierte Kombination aus Spannungshaltung, Strombelastbarkeit und Verlustleistung, die ihn für anspruchsvolle Schaltungen qualifiziert. Dies ermöglicht eine höhere Effizienz und eine längere Lebensdauer der integrierten Schaltungen.
Herausragende Leistungsmerkmale des 2N 3702
Die Leistungsfähigkeit des 2N 3702 wird durch seine spezifischen technischen Spezifikationen definiert, die ihn für eine breite Palette von Anwendungen prädestinieren. Die Fähigkeit, Spannungen bis zu 40V zu schalten und Ströme von bis zu 0,2A zu verarbeiten, kombiniert mit einer maximalen Verlustleistung von 0,3W, macht ihn zu einem robusten Bauteil für moderate Leistungsanforderungen.
- Hohe Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung von 40V eignet sich der 2N 3702 für Schaltungen, die eine gewisse Reserve gegenüber Netzschwankungen oder Spannungsspitzen benötigen. Dies erhöht die Zuverlässigkeit und verhindert Ausfälle durch Überspannung.
- Präzise Stromsteuerung: Ein maximaler Kollektorstrom von 0,2A ermöglicht eine feinfühlige Steuerung von Lasten und Signalen. Diese Spezifikation ist entscheidend für Anwendungen, bei denen es auf genaue Stromstärke ankommt, wie beispielsweise in Audioschaltkreisen oder präzisen Sensoransteuerungen.
- Optimierte Verlustleistung: Die Nennverlustleistung von 0,3W bedeutet, dass der Transistor auch bei kontinuierlichem Betrieb eine überschaubare Wärmeerzeugung aufweist. Dies reduziert die Notwendigkeit für aufwendige Kühllösungen und erleichtert das thermische Management in kompakten Designs.
- Bewährte PNP-Technologie: Als PNP-Transistor schaltet der 2N 3702 mit positiven Spannungen am Emitter relativ zu Kollektor und Basis. Diese Polarität ist in vielen klassischen und modernen Schaltungsdesigns von Vorteil und ermöglicht spezifische Anordnungen, die mit NPN-Transistoren nicht oder nur schwer realisierbar wären.

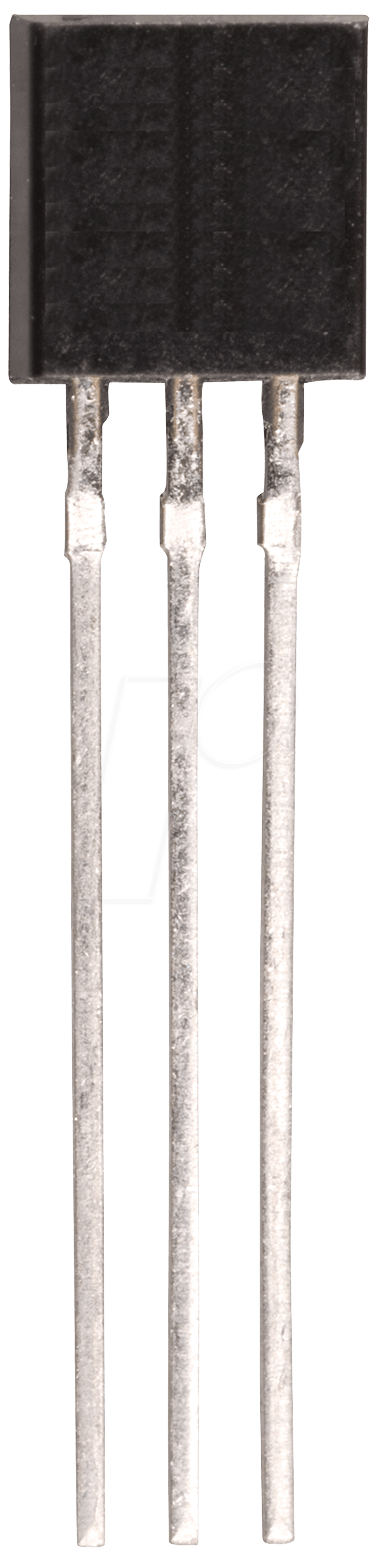

- Standardisiertes TO-92 Gehäuse: Das gängige TO-92 Gehäuse sorgt für eine einfache Handhabung und Integration in Standard-Leiterplattenlayouts. Die Pinbelegung ist universell und erleichtert den Austausch und die Kompatibilität mit anderen Bauteilen.
Anwendungsgebiete und Einsatzszenarien
Der 2N 3702 Bipolartransistor findet breite Anwendung in verschiedenen Bereichen der Elektronikentwicklung und -produktion. Seine Eigenschaften machen ihn zu einer bevorzugten Wahl für Ingenieure und Bastler, die Wert auf Zuverlässigkeit und Performance legen.
- Schaltanwendungen: Der Transistor eignet sich hervorragend für einfache Schaltelemente, wie beispielsweise das Ein- und Ausschalten von LEDs, Relais oder kleineren Motoren. Seine definierte Strombelastbarkeit gewährleistet dabei eine sichere Ansteuerung der angeschlossenen Komponenten.
- Verstärkerschaltungen: In Kleinsignalverstärkern, insbesondere in der Audioelektronik oder bei Sensorvorverstärkern, ermöglicht der 2N 3702 eine stabile Signalverstärkung. Seine Linearität in bestimmten Betriebsbereichen trägt zu einer unverfälschten Signalübertragung bei.
- Treiberstufen: Er kann als Treiber für größere Leistungstransistoren oder andere Verbraucher eingesetzt werden, die eine höhere Stromstärke oder Spannung erfordern. Durch die Verwendung des 2N 3702 als vorgeschaltete Stufe wird die Ansteuerung des Leistungstransistors präzise gesteuert.
- Logikfunktionen: In Kombination mit Widerständen kann der 2N 3702 für einfache Logikgatter oder Steuerungsfunktionen in digitalen Systemen verwendet werden, wo eine kompakte und effiziente Lösung gefragt ist.
- Prototypenentwicklung: Aufgrund seiner Verfügbarkeit und seiner robusten Eigenschaften ist der 2N 3702 ein beliebter Baustein in der Prototypenentwicklung und im Lehrbereich. Er ermöglicht das Experimentieren mit verschiedenen Schaltungskonzepten auf einer soliden Basis.
Technische Spezifikationen im Detail
Die genauen technischen Parameter des 2N 3702 stellen die Grundlage für seine Leistungsfähigkeit und Zuverlässigkeit dar. Diese Werte sind entscheidend für die korrekte Dimensionierung und Auslegung elektronischer Schaltungen.
| Merkmal | Spezifikation | Beschreibung |
|---|---|---|
| Typ | PNP Bipolartransistor | Halbleiterbauelement mit drei Anschlüssen, das Stromverstärkung ermöglicht und in der Regel zum Schalten oder Verstärken von elektronischen Signalen verwendet wird. PNP-Typ bedeutet, dass die leitenden Ladungsträger Löcher sind und die Stromrichtung typischerweise vom Emitter zum Kollektor fließt. |
| Kollektor-Emitter-Spannung (Vce) | 40 V | Die maximale Spannung, die zwischen Kollektor und Emitter angelegt werden darf, ohne dass es zu einem unzulässigen Stromfluss kommt. Dies bestimmt die Spannungsfestigkeit der Komponente in einer Schaltung. |
| Kollektorstrom (Ic) | 0,2 A (200 mA) | Der maximale kontinuierliche Strom, der durch den Kollektor fließen kann. Dies ist ein wichtiger Parameter für die Laststromfähigkeit und die Dimensionierung von Treiberschaltungen. |
| Verlustleistung (Pd) | 0,3 W (300 mW) | Die maximale Leistung, die der Transistor in Wärme umwandeln darf, ohne beschädigt zu werden. Dies beeinflusst die Notwendigkeit einer Kühlung und die Auslegung der Schaltungsumgebung. |
| Gehäusetyp | TO-92 | Ein standardisiertes, kleines Kunststoffgehäuse für durchkontaktierte Bauelemente. Es ist weit verbreitet und erleichtert die Montage auf Leiterplatten. |
| Betriebstemperaturbereich | -55°C bis +150°C | Der Temperaturbereich, in dem der Transistor spezifikationsgemäß arbeiten kann. Eine breite Spanne gewährleistet Zuverlässigkeit auch unter variierenden Umgebungsbedingungen. |
| Gleichstromverstärkungsfaktor (hFE) | Typische Werte im Bereich von 50-300 (abhängig von Ic und Vce) | Das Verhältnis von Kollektorstrom zu Basisstrom, das angibt, wie stark der Transistor einen eingehenden Strom verstärken kann. Dieser Wert ist nicht exakt spezifiziert, da er von den Betriebsbedingungen abhängt, ist aber für die Schaltungsdimensionierung essenziell. |
FAQs – Häufig gestellte Fragen zu 2N 3702 – Bipolartransistor, PNP, 40V, 0,2A, 0,3W, TO-92
Was ist die primäre Funktion eines PNP-Bipolartransistors wie dem 2N 3702?
Ein PNP-Bipolartransistor wie der 2N 3702 dient primär dazu, elektrische Ströme zu steuern oder zu verstärken. Er fungiert als ein elektronisch gesteuerter Schalter oder Verstärker, wobei ein kleiner Strom am Basiseingang einen größeren Stromfluss zwischen Emitter und Kollektor reguliert. PNP-Transistoren schalten typischerweise mit positiver Spannung am Emitter im Verhältnis zu Kollektor und Basis.
Für welche Art von Schaltungen ist der 2N 3702 besonders gut geeignet?
Der 2N 3702 ist ideal für Anwendungen, die eine moderate Spannungs- und Strombelastbarkeit erfordern, wie beispielsweise als Schaltelement für LEDs oder kleine Relais, in Kleinsignalverstärkern, als Treiberstufe für Leistungskomponenten oder in einfachen Logikschaltungen. Seine Zuverlässigkeit und die spezifischen Kennwerte machen ihn auch für industrielle Steuerungen und Messtechnik attraktiv.
Welche Vorteile bietet das TO-92 Gehäuse des 2N 3702?
Das TO-92 Gehäuse ist ein Standard-Kunststoffgehäuse, das für seine geringe Größe, einfache Handhabung und gute Verfügbarkeit bekannt ist. Es ermöglicht eine unkomplizierte Montage auf Standard-Leiterplatten durch Durchstecktechnik und ist kostengünstig, was den 2N 3702 zu einer praktischen Wahl für viele Projekte macht, insbesondere dort, wo Platz und Kosten eine Rolle spielen.
Kann der 2N 3702 für hohe Schaltfrequenzen verwendet werden?
Der 2N 3702 ist primär für Anwendungen im Gleichstrom- oder niedrigen Frequenzbereich konzipiert. Für sehr hohe Schaltfrequenzen, wie sie in modernen digitalen Schaltungen oder HF-Anwendungen üblich sind, sind spezialisierte Transistoren mit kürzeren Schaltzeiten und geringeren parasitären Kapazitäten besser geeignet. Die genauen Grenzwerte für den 2N 3702 hängen von der spezifischen Schaltung ab, aber er ist kein Hochfrequenztransistor.
Wie unterscheidet sich der 2N 3702 von einem NPN-Transistor?
Der Hauptunterschied liegt in der Polarität der Spannungen und Ströme. Bei einem NPN-Transistor fließt der Strom typischerweise vom Kollektor zum Emitter und wird durch eine positive Basisspannung gesteuert. Bei einem PNP-Transistor wie dem 2N 3702 fließt der Strom vom Emitter zum Kollektor und wird durch eine negative Basisspannung (relativ zum Emitter) gesteuert. Die Wahl zwischen NPN und PNP hängt vom Design der umgebenden Schaltung ab.
Ist der 2N 3702 als Ersatz für andere PNP-Transistoren geeignet?
Der 2N 3702 kann als direkter Ersatz für andere PNP-Transistoren dienen, sofern deren elektrische Parameter (insbesondere Spannungsfestigkeit, Strombelastbarkeit und Verlustleistung) mit denen des 2N 3702 übereinstimmen oder besser sind. Die Pinbelegung im TO-92 Gehäuse ist standardisiert, was den Austausch erleichtert, solange die elektrischen Anforderungen erfüllt sind.
Welche Umgebungstemperaturen kann der 2N 3702 aushalten?
Der 2N 3702 kann in einem weiten Temperaturbereich von -55°C bis +150°C betrieben werden. Diese hohe Temperaturbeständigkeit macht ihn robust für den Einsatz in Umgebungen mit stark schwankenden Temperaturen, wie sie beispielsweise in industriellen Anwendungen oder im Außenbereich vorkommen können.
