Hochleistungs-Bipolartransistor 2N 3442G ONS für anspruchsvolle Schalt- und Verstärkeranwendungen
Suchen Sie nach einer zuverlässigen und leistungsstarken Komponente, die Ihre anspruchsvollsten Schaltungsdesigns mit Präzision und Effizienz umsetzt? Der 2N 3442G ONS, ein NPN-Bipolartransistor, wurde entwickelt, um den Anforderungen von Ingenieuren und Technikern gerecht zu werden, die auf höchste Leistung, Robustheit und Verlässlichkeit in ihren elektronischen Systemen angewiesen sind. Seine Spezifikationen prädestinieren ihn für kritische Anwendungen, bei denen Standardtransistoren an ihre Grenzen stoßen.
Überragende Leistungsmerkmale und technische Vorteile
Der 2N 3442G ONS zeichnet sich durch eine Kombination von herausragenden elektrischen Parametern aus, die ihn zu einer überlegenen Wahl gegenüber konventionellen NPN-Transistoren machen. Mit einer maximalen Sperrspannung von 140V und einem maximalen Kollektorstrom von 10A bewältigt er mühelos hohe Spannungs- und Strombelastungen. Die hohe Verlustleistung von 117W, ermöglicht durch das robuste TO-3 Gehäuse, garantiert eine ausgezeichnete thermische Stabilität auch unter Dauerbetriebsbedingungen. Dies reduziert das Risiko von thermischem Durchgehen und gewährleistet eine verlängerte Lebensdauer Ihrer Schaltung. Die integrierte Struktur des Transistors minimiert parasitäre Effekte und ermöglicht eine präzise Steuerung von Leistungstransformationen, was ihn ideal für den Einsatz in Netzgeräten, Leistungsschaltern und Audioverstärkern der Spitzenklasse macht.
Anwendungsgebiete und Einsatzszenarien
Die vielseitigen Eigenschaften des 2N 3442G ONS eröffnen eine breite Palette von Anwendungsmöglichkeiten in professionellen und industriellen Umgebungen. Er ist die ideale Komponente für:
- Hochleistungs-Netzgeräten: Zuverlässige Schaltfunktionen und effiziente Spannungsregelung in industriellen Netzteilen und Laborgeräten.
- Audioverstärkern: Klare und kraftvolle Signalverstärkung in professionellen Audioanlagen und Hi-Fi-Systemen, wo hohe Leistungsreserven gefordert sind.
- Leistungsschaltern und Steuerungen: Robuste und schnelle Schaltung von hohen Lasten in Automatisierungssystemen und Industrieanlagen.
- Motortreibern: Effiziente Steuerung von Gleichstrommotoren und anderen induktiven Lasten.
- Impulsgeneratoren: Präzise Erzeugung von Hochspannungsimpulsen in spezialisierten elektronischen Geräten.
- Schutzschaltungen: Zuverlässige Funktion als Überspannungs- oder Überstromschutzkomponente.
Konstruktion und Gehäuse-Technologie

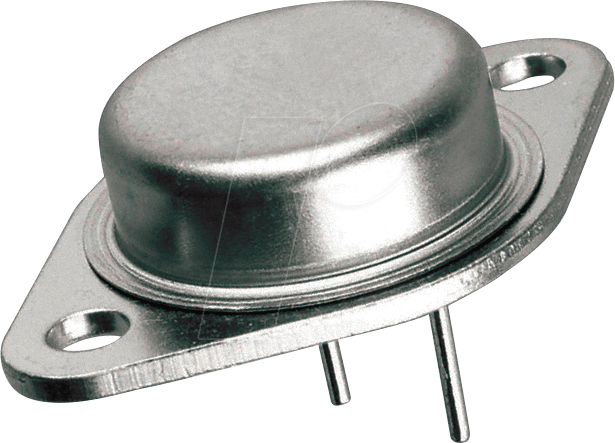

Das TO-3 Gehäuse des 2N 3442G ONS ist ein Synonym für Robustheit und thermische Leistung. Dieses klassische Metallgehäuse bietet eine hervorragende Wärmeableitung durch eine großflächige Basis, die es ermöglicht, die erzeugte Wärme effektiv an einen Kühlkörper abzugeben. Die hermetische Versiegelung schützt die empfindlichen Halbleiterstrukturen vor Umwelteinflüssen wie Feuchtigkeit und Staub, was die Zuverlässigkeit und Langlebigkeit des Transistors in rauen Umgebungen weiter erhöht. Die robusten Anschluss-Pins gewährleisten eine sichere und leitfähige Verbindung in montageintensiven Anwendungen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | Bipolartransistor, NPN |
| Hersteller | ONS |
| Modellnummer | 2N 3442G |
| Maximale Sperrspannung (VCEO) | 140V |
| Maximaler Kollektorstrom (IC) | 10A |
| Maximale Verlustleistung (PD) | 117W |
| Gehäuse-Typ | TO-3 |
| Betriebstemperaturbereich | -65°C bis +150°C |
| DC Stromverstärkung (hFE) | Typischerweise im Bereich von 25-100, je nach Arbeitspunkt. Bietet gute Verstärkung für Leistungsschaltungen. |
| Anschlusstyp | Lochmontage mit Schraubverbindung für maximale Stromtragfähigkeit. |
Vorteile gegenüber Standardlösungen
Der 2N 3442G ONS stellt eine signifikante Verbesserung gegenüber Standard-NPN-Transistoren dar, die typischerweise für geringere Spannungen und Ströme ausgelegt sind. Seine höhere Spannungsfestigkeit (140V gegenüber oft nur 60-80V) ermöglicht den Einsatz in Systemen mit höheren Betriebsspannungen, ohne die Notwendigkeit von Reihenschaltungen, was Schaltungen vereinfacht und parasitäre Effekte reduziert. Die deutlich höhere Stromtragfähigkeit (10A gegenüber oft 1-3A) ermöglicht das direkte Ansteuern von größeren Lasten und eliminiert die Notwendigkeit von vorgeschalteten Treiberschaltungen, was zu kompakteren und kosteneffizienteren Designs führt. Die hohe Verlustleistung von 117W, kombiniert mit dem robusten TO-3 Gehäuse, bietet eine überlegene thermische Reserve, die für konstante Leistung und Zuverlässigkeit unter anspruchsvollen Bedingungen unerlässlich ist. Standardtransistoren in kleineren Gehäusen würden unter solchen Belastungen schnell überhitzen und ausfallen.
FAQ – Häufig gestellte Fragen zu 2N 3442G ONS – Bipolartransistor, NPN, 140V, 10A, 117W, TO-3
Kann der 2N 3442G ONS als direkter Ersatz für andere NPN-Transistoren verwendet werden?
Obwohl die Pinbelegung und das TO-3 Gehäuse eine gewisse Kompatibilität mit anderen TO-3 Transistoren bieten können, ist ein direkter Ersatz nur unter sorgfältiger Prüfung der elektrischen Spezifikationen ratsam. Insbesondere die Spannungs- und Stromparameter sowie die thermische Auslegung müssen den Anforderungen der jeweiligen Schaltung entsprechen.
Welche Art von Kühlung wird für den 2N 3442G ONS empfohlen?
Aufgrund seiner hohen Verlustleistung von 117W wird dringend empfohlen, den 2N 3442G ONS mit einem geeigneten Kühlkörper zu montieren. Eine effektive Wärmeableitung ist entscheidend, um die maximal zulässige Betriebstemperatur nicht zu überschreiten und die Langlebigkeit des Transistors zu gewährleisten.
Ist der 2N 3442G ONS für Schalt- oder Verstärkeranwendungen besser geeignet?
Der 2N 3442G ONS ist aufgrund seiner hohen Stromtragfähigkeit und Spannungsfestigkeit sowohl für anspruchsvolle Schaltanwendungen (z.B. in Netzteilen und Leistungsschaltern) als auch für leistungsstarke Verstärkerschaltungen (z.B. in Audioendstufen) hervorragend geeignet. Seine Robustheit macht ihn zu einer verlässlichen Wahl für beide Einsatzgebiete.
Welche Materialien werden typischerweise für die Herstellung des 2N 3442G ONS verwendet?
Als Hochleistungshalbleiter wird der 2N 3442G ONS typischerweise auf einem Siliziumsubstrat gefertigt. Das Gehäuse besteht aus Metall (oft vernickeltes Kupfer oder eine ähnliche Legierung) für eine optimale Wärmeableitung und mechanische Stabilität, während die internen Verbindungen aus hochleitfähigen Materialien wie Gold oder Aluminium bestehen.
Wie beeinflusst die hohe Sperrspannung von 140V die Schaltungsdimensionierung?
Die hohe Sperrspannung von 140V ermöglicht den Einsatz des Transistors in Schaltungen mit höheren Versorgungsspannungen oder bei der Unterdrückung von Spannungsspitzen. Dies erlaubt oft den Verzicht auf zusätzliche Spannungsbegrenzungskomponenten und vereinfacht das Schaltungsdesign.
Gibt es Einschränkungen bezüglich der Frequenz für den Einsatz des 2N 3442G ONS?
Obwohl der 2N 3442G ONS primär für Leistungsschalt- und niederfrequente Verstärkeranwendungen konzipiert ist, kann er auch in mittleren Frequenzbereichen eingesetzt werden. Für sehr Hochfrequenzanwendungen sind jedoch spezielle HF-Transistoren mit optimierten Übergangszeiten und Kapazitäten besser geeignet.
Was sind die Vorteile des TO-3 Gehäuses für diese Anwendung?
Das TO-3 Gehäuse ist für Hochleistungsbauteile optimiert. Es bietet eine sehr gute thermische Ankopplung an Kühlkörper, was eine effektive Wärmeableitung ermöglicht. Die robuste Metallkonstruktion schützt den Halbleiter zudem vor mechanischer Beschädigung und Umwelteinflüssen, was die Zuverlässigkeit in anspruchsvollen Umgebungen erhöht.
