2N3055 – Der legendäre Bipolartransistor für Ihre Elektronikprojekte
Der 2N3055 ist mehr als nur ein Transistor – er ist eine Legende in der Welt der Elektronik. Dieser robuste und zuverlässige NPN-Bipolartransistor hat sich über Jahrzehnte bewährt und ist nach wie vor eine ausgezeichnete Wahl für eine Vielzahl von Anwendungen. Ob im Audiobereich, in Stromversorgungen oder in industriellen Steuerungen, der 2N3055 liefert die Leistung und Stabilität, die Sie benötigen, um Ihre Projekte zum Erfolg zu führen.
Technische Daten im Überblick
Bevor wir tiefer in die Materie eintauchen, werfen wir einen Blick auf die wichtigsten technischen Daten des 2N3055, die ihn zu einem so vielseitigen Bauelement machen:
- Typ: NPN Bipolartransistor
- Maximale Kollektor-Emitter-Spannung (VCEO): 100V
- Maximaler Kollektorstrom (IC): 15A
- Maximale Verlustleistung (PD): 115W
- Gehäuse: TO-3
Diese Spezifikationen zeigen, dass der 2N3055 in der Lage ist, hohe Spannungen und Ströme zu verarbeiten, was ihn ideal für leistungselektronische Anwendungen macht. Die hohe Verlustleistung ermöglicht den Einsatz in Anwendungen, bei denen Wärmeentwicklung ein Faktor ist, ohne die Zuverlässigkeit zu beeinträchtigen.
Eigenschaften und Vorteile des 2N3055
Der 2N3055 zeichnet sich durch eine Reihe von Eigenschaften aus, die ihn von anderen Transistoren in seiner Klasse abheben:
- Robustheit: Der 2N3055 ist für seine Robustheit und Widerstandsfähigkeit gegenüber Überspannungen und Überströmen bekannt. Dies macht ihn zu einer verlässlichen Wahl, insbesondere in anspruchsvollen Umgebungen.
- Hohe Stromverstärkung: Mit einer typischen Stromverstärkung (hFE) von 20 bis 70 ermöglicht der 2N3055 eine effiziente Ansteuerung von Lasten.
- Geringe Sättigungsspannung: Die geringe Sättigungsspannung (VCE(sat)) minimiert die Verlustleistung im Transistor und erhöht den Wirkungsgrad der Schaltung.
- TO-3 Gehäuse: Das TO-3 Gehäuse bietet eine hervorragende Wärmeableitung und ermöglicht die einfache Montage auf Kühlkörpern.
- Vielseitigkeit: Der 2N3055 kann in einer Vielzahl von Anwendungen eingesetzt werden, von Audioverstärkern bis hin zu Stromversorgungen.

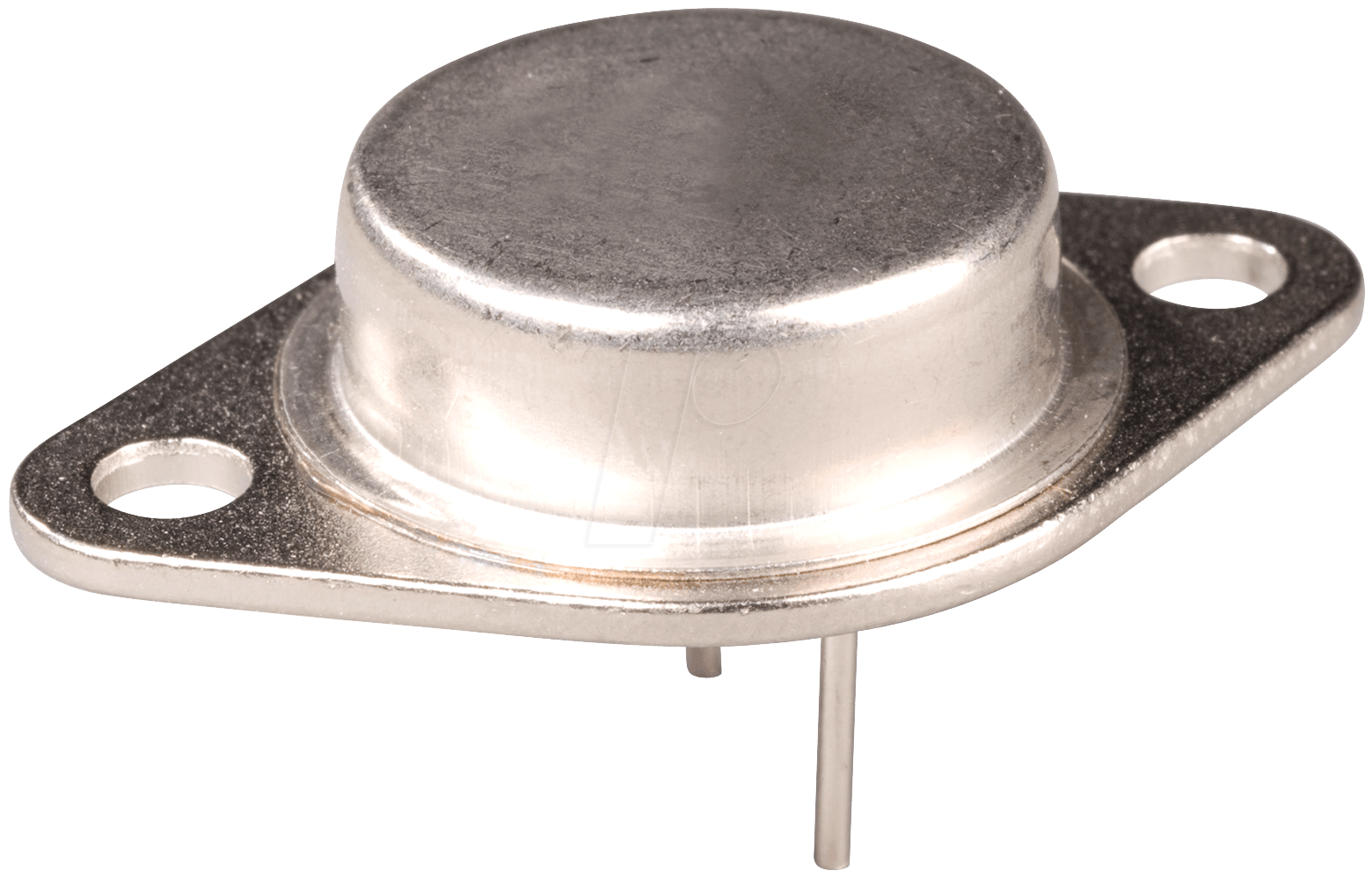

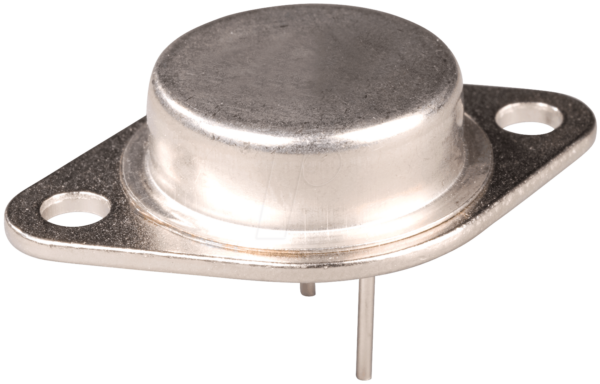

Die Magie des TO-3 Gehäuses
Das TO-3 Gehäuse ist mehr als nur eine Schutzhülle für den Transistor. Es ist ein Schlüsselelement für seine Leistung und Zuverlässigkeit. Das Gehäuse besteht aus Metall und ist so konzipiert, dass es Wärme effizient ableitet. Dies ist besonders wichtig bei Anwendungen, bei denen der Transistor hohe Leistungen verarbeiten muss und sich dadurch stark erwärmt. Durch die Montage des 2N3055 auf einem Kühlkörper kann die Wärme noch besser abgeleitet werden, was die Lebensdauer des Transistors verlängert und seine Leistung optimiert.
Anwendungsbereiche des 2N3055
Die Vielseitigkeit des 2N3055 spiegelt sich in den zahlreichen Anwendungsbereichen wider, in denen er eingesetzt wird. Hier sind einige Beispiele:
- Audioverstärker: Der 2N3055 wird häufig in Audioverstärkern als Endstufentransistor eingesetzt, um eine hohe Ausgangsleistung und einen klaren Klang zu liefern.
- Stromversorgungen: In linearen Stromversorgungen dient der 2N3055 als Regler, um eine stabile Ausgangsspannung zu gewährleisten.
- Motorsteuerungen: Der 2N3055 kann in Motorsteuerungen eingesetzt werden, um die Drehzahl und das Drehmoment von Motoren präzise zu regeln.
- Schaltregler: Obwohl er primär für lineare Anwendungen gedacht ist, findet der 2N3055 auch in einfachen Schaltreglern Verwendung.
- Industrielle Steuerungen: In industriellen Steuerungen wird der 2N3055 eingesetzt, um Relais, Schütze und andere Lasten zu schalten.
- Hobbyelektronik: Der 2N3055 ist ein beliebtes Bauelement in der Hobbyelektronik, da er einfach zu verwenden ist und in vielen Projekten eingesetzt werden kann.
Ein Transistor, unzählige Möglichkeiten
Stellen Sie sich vor, Sie bauen Ihren eigenen High-End-Audioverstärker. Der 2N3055 ist das Herzstück Ihrer Endstufe und liefert die Leistung, die Sie für einen satten, dynamischen Klang benötigen. Oder Sie entwickeln eine robuste Stromversorgung für Ihre Elektronikprojekte. Der 2N3055 sorgt für eine stabile und zuverlässige Spannungsversorgung, damit Ihre Projekte reibungslos laufen. Die Möglichkeiten sind endlos, und der 2N3055 ist der Schlüssel, um Ihre Ideen in die Realität umzusetzen.
Der 2N3055 im Vergleich zu anderen Transistoren
Obwohl es viele verschiedene Transistoren auf dem Markt gibt, hat der 2N3055 einige Vorteile gegenüber anderen Modellen. Im Vergleich zu modernen MOSFETs ist der 2N3055 beispielsweise robuster gegenüber Überspannungen und Überströmen. Im Vergleich zu anderen Bipolartransistoren bietet der 2N3055 eine höhere Verlustleistung und eine bessere Wärmeableitung. Diese Eigenschaften machen ihn zu einer idealen Wahl für Anwendungen, bei denen Zuverlässigkeit und Robustheit im Vordergrund stehen.
Allerdings ist es wichtig zu beachten, dass MOSFETs in vielen modernen Anwendungen aufgrund ihres geringeren Durchlasswiderstands und ihrer höheren Schaltgeschwindigkeiten bevorzugt werden. Die Wahl des richtigen Transistors hängt immer von den spezifischen Anforderungen der jeweiligen Anwendung ab.
Wichtige Hinweise zur Verwendung des 2N3055
Um die bestmögliche Leistung und Lebensdauer des 2N3055 zu gewährleisten, sollten Sie folgende Hinweise beachten:
- Kühlkörper verwenden: Montieren Sie den 2N3055 immer auf einem geeigneten Kühlkörper, um die Wärme effizient abzuleiten.
- Maximale Werte einhalten: Achten Sie darauf, die maximalen Werte für Spannung, Strom und Verlustleistung nicht zu überschreiten.
- Geeignete Beschaltung verwenden: Verwenden Sie eine geeignete Beschaltung, um den Transistor vor Überspannungen und Überströmen zu schützen.
- Sorgfältige Montage: Achten Sie auf eine sorgfältige Montage, um Kurzschlüsse und Beschädigungen zu vermeiden.
Fazit: Ein zeitloser Klassiker für Ihre Projekte
Der 2N3055 ist ein zeitloser Klassiker, der sich über Jahrzehnte bewährt hat. Seine Robustheit, Zuverlässigkeit und Vielseitigkeit machen ihn zu einer ausgezeichneten Wahl für eine Vielzahl von Anwendungen. Ob Sie einen Audioverstärker, eine Stromversorgung oder eine industrielle Steuerung entwickeln, der 2N3055 ist der perfekte Partner, um Ihre Projekte zum Erfolg zu führen. Lassen Sie sich von der Legende inspirieren und entdecken Sie die unendlichen Möglichkeiten, die der 2N3055 bietet!
FAQ – Häufig gestellte Fragen zum 2N3055
Hier finden Sie Antworten auf häufig gestellte Fragen zum 2N3055:
1. Was ist der Unterschied zwischen einem 2N3055 und einem 2N3055T?
Der Hauptunterschied liegt im Hersteller und in der Spezifikationstoleranz. Ein 2N3055T kann eine engere Spezifikationstoleranz oder von einem anderen Hersteller als der Standard 2N3055 sein. Es ist wichtig, das Datenblatt des jeweiligen Herstellers zu konsultieren.
2. Kann ich den 2N3055 durch einen MOSFET ersetzen?
Ja, in vielen Anwendungen kann der 2N3055 durch einen MOSFET ersetzt werden. MOSFETs haben oft einen geringeren Durchlasswiderstand und eine höhere Schaltgeschwindigkeit, was sie effizienter macht. Allerdings kann die Ansteuerung von MOSFETs komplexer sein und erfordert möglicherweise zusätzliche Bauelemente.
3. Wie berechne ich den Kühlkörper, den ich für den 2N3055 benötige?
Die Berechnung des benötigten Kühlkörpers hängt von der Verlustleistung des Transistors und der maximal zulässigen Gehäusetemperatur ab. Verwenden Sie die Formel Rθ = (Tj – Ta) / Pd, wobei Rθ der thermische Widerstand des Kühlkörpers, Tj die maximale Sperrschichttemperatur, Ta die Umgebungstemperatur und Pd die Verlustleistung ist. Stellen Sie sicher, dass Sie den thermischen Widerstand des Transistors selbst berücksichtigen.
4. Welche Alternativen gibt es zum 2N3055?
Es gibt viele Alternativen zum 2N3055, abhängig von den spezifischen Anforderungen der Anwendung. Einige gängige Alternativen sind der MJ15003, der 2N3773 und verschiedene MOSFETs.
5. Ist der 2N3055 ESD-empfindlich?
Wie die meisten Halbleiterbauelemente ist auch der 2N3055 ESD-empfindlich. Es ist wichtig, ESD-Schutzmaßnahmen zu treffen, um Schäden am Transistor zu vermeiden. Verwenden Sie beispielsweise ein Erdungsband und arbeiten Sie auf einer ESD-sicheren Oberfläche.
6. Wie finde ich das Datenblatt für den 2N3055?
Sie können das Datenblatt für den 2N3055 auf der Website des Herstellers oder auf verschiedenen Elektronik-Websites finden. Suchen Sie einfach nach „2N3055 Datenblatt“ in Ihrer bevorzugten Suchmaschine.
7. Kann ich den 2N3055 als Schalter verwenden?
Ja, der 2N3055 kann als Schalter verwendet werden, obwohl er nicht primär für diese Anwendung entwickelt wurde. Achten Sie darauf, die maximale Strombelastbarkeit des Transistors nicht zu überschreiten und eine geeignete Beschaltung zu verwenden, um den Transistor vor Schäden zu schützen.
