Der 2N2907 Bipolartransistor: Ihr zuverlässiger Partner für präzise Schaltungen
In der faszinierenden Welt der Elektronik, wo winzige Komponenten die Grundlage für unglaubliche technologische Fortschritte bilden, spielt der 2N2907 Bipolartransistor eine entscheidende Rolle. Dieser vielseitige PNP-Transistor, verpackt im robusten TO-18 Gehäuse, ist ein unverzichtbares Werkzeug für Entwickler, Bastler und Ingenieure, die auf der Suche nach präziser Verstärkung und zuverlässiger Schaltungstechnik sind. Tauchen wir ein in die Welt des 2N2907 und entdecken Sie seine beeindruckenden Eigenschaften und vielfältigen Anwendungsmöglichkeiten.
Technische Daten und Leistungsmerkmale des 2N2907
Der 2N2907 zeichnet sich durch seine soliden technischen Daten und Leistungsmerkmale aus, die ihn zu einer idealen Wahl für eine breite Palette von Anwendungen machen. Hier ein detaillierter Überblick:
- Typ: PNP Bipolartransistor
- Maximale Kollektor-Emitter-Spannung (VCEO): 40V
- Maximaler Kollektorstrom (IC): 0,6A
- Verlustleistung (PD): 0,4W

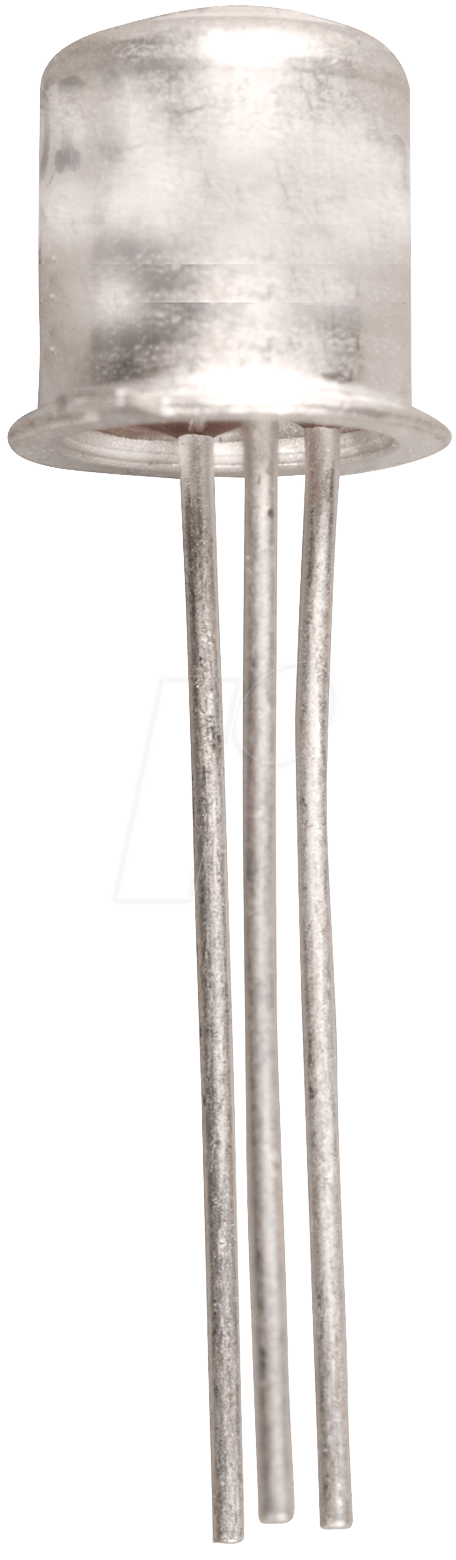

- Gehäuse: TO-18
- Betriebstemperaturbereich: -65°C bis +200°C
- Stromverstärkung (hFE): Typischerweise zwischen 20 und 150 (abhängig vom Kollektorstrom)
Diese Spezifikationen machen den 2N2907 zu einem zuverlässigen Bauelement für Verstärkerstufen, Schalter, Oszillatoren und viele andere Anwendungen, bei denen eine präzise und stabile Leistung erforderlich ist. Die maximale Kollektor-Emitter-Spannung von 40V ermöglicht den Einsatz in Schaltungen mit moderaten Spannungen, während der maximale Kollektorstrom von 0,6A ausreichend Leistung für viele gängige Anwendungen bietet. Das TO-18 Gehäuse sorgt für eine gute Wärmeableitung und mechanische Stabilität.
Die vielfältigen Anwendungsmöglichkeiten des 2N2907
Der 2N2907 ist ein echter Allrounder, wenn es um elektronische Schaltungen geht. Seine Vielseitigkeit ermöglicht den Einsatz in den unterschiedlichsten Bereichen:
- Verstärkerstufen: Ob Audio-Vorverstärker, Mikrofonsignale oder andere schwache Signale – der 2N2907 kann als Verstärker eingesetzt werden, um die Signalstärke zu erhöhen und eine saubere, klare Ausgabe zu gewährleisten.
- Schalter: In Schaltkreisen, die ein schnelles und zuverlässiges Schalten erfordern, ist der 2N2907 eine hervorragende Wahl. Er kann verwendet werden, um LEDs, Relais oder andere Lasten zu steuern.
- Oszillatoren: Für die Erzeugung von stabilen Frequenzen in Oszillatorschaltungen ist der 2N2907 bestens geeignet. Er kann in verschiedenen Oszillatorkonfigurationen eingesetzt werden, um unterschiedliche Frequenzbereiche abzudecken.
- Logikschaltungen: In einfachen Logikschaltungen kann der 2N2907 als Inverter oder in anderen logischen Funktionen eingesetzt werden.
- Sensoranwendungen: Bei der Verstärkung von Sensorsignalen, beispielsweise von Temperatursensoren oder Lichtsensoren, leistet der 2N2907 wertvolle Dienste.
Diese Liste ist keineswegs erschöpfend, sondern soll Ihnen einen Eindruck von der Bandbreite der Einsatzmöglichkeiten des 2N2907 vermitteln. Seine Zuverlässigkeit und Vielseitigkeit machen ihn zu einem unverzichtbaren Bestandteil jeder gut sortierten Elektronikwerkstatt.
Warum der 2N2907 eine gute Wahl ist
Es gibt viele Gründe, warum der 2N2907 eine ausgezeichnete Wahl für Ihre elektronischen Projekte ist. Hier sind einige der wichtigsten Vorteile:
- Hohe Zuverlässigkeit: Der 2N2907 ist für seine Stabilität und Langlebigkeit bekannt. Er hält auch unter anspruchsvollen Bedingungen zuverlässig seinen Dienst.
- Einfache Handhabung: Das TO-18 Gehäuse ist leicht zu verarbeiten und ermöglicht eine einfache Montage auf Leiterplatten.
- Breite Verfügbarkeit: Der 2N2907 ist ein weit verbreiteter Transistor und daher leicht erhältlich.
- Kostengünstig: Trotz seiner hohen Qualität ist der 2N2907 ein erschwinglicher Transistor, der Ihr Budget nicht belastet.
- Vielseitigkeit: Die breite Palette an Anwendungsmöglichkeiten macht den 2N2907 zu einem unverzichtbaren Bauelement für jede Elektronikwerkstatt.
Ob Sie ein erfahrener Ingenieur oder ein begeisterter Hobbybastler sind, der 2N2907 wird Ihnen dabei helfen, Ihre Projekte erfolgreich umzusetzen. Seine Zuverlässigkeit und Vielseitigkeit werden Sie begeistern.
Der 2N2907 im Vergleich zu anderen Transistoren
Um die Vorzüge des 2N2907 besser zu verstehen, ist es hilfreich, ihn mit anderen Transistoren zu vergleichen. Ein häufig verwendeter NPN-Transistor ist beispielsweise der 2N2222. Während beide Transistoren ähnliche Anwendungsbereiche haben, gibt es wesentliche Unterschiede:
| Merkmal | 2N2907 (PNP) | 2N2222 (NPN) |
|---|---|---|
| Typ | PNP | NPN |
| Polarität | Negativ | Positiv |
| Max. Kollektor-Emitter-Spannung (VCEO) | 40V | 40V |
| Max. Kollektorstrom (IC) | 0,6A | 0,8A |
| Typische Anwendungen | Verstärker, Schalter, Oszillatoren | Verstärker, Schalter, Treiber |
Der Hauptunterschied liegt in der Polarität. Der 2N2907 ist ein PNP-Transistor, während der 2N2222 ein NPN-Transistor ist. Dies bedeutet, dass sie in Schaltungen unterschiedlich angesteuert werden müssen. Die Wahl zwischen den beiden Transistoren hängt von den spezifischen Anforderungen der jeweiligen Anwendung ab. In vielen Fällen können sie jedoch auch komplementär eingesetzt werden, um beispielsweise Push-Pull-Verstärker zu realisieren.
Der 2N2907 in der Praxis: Ein Beispiel
Um die Anwendung des 2N2907 zu veranschaulichen, betrachten wir ein einfaches Beispiel: einen Mikrofonvorverstärker.
In diesem Szenario wird der 2N2907 verwendet, um das schwache Signal eines Mikrofons zu verstärken, bevor es an einen Verstärker oder eine Aufnahmeeinheit weitergeleitet wird. Der Transistor wird in einer Emitterschaltung konfiguriert, die eine hohe Eingangsimpedanz und eine stabile Verstärkung bietet. Durch die richtige Dimensionierung der Widerstände und Kondensatoren kann die Verstärkung und der Frequenzgang des Verstärkers optimiert werden.
Der 2N2907 sorgt in diesem Fall für eine saubere und rauscharme Verstärkung des Mikrofonsignals, wodurch eine hohe Klangqualität gewährleistet wird. Die einfache Schaltung und die wenigen benötigten Komponenten machen diesen Vorverstärker zu einem idealen Projekt für Elektronik-Einsteiger.
Tipps und Tricks für den erfolgreichen Einsatz des 2N2907
Damit Sie das volle Potenzial des 2N2907 ausschöpfen können, hier noch einige nützliche Tipps und Tricks:
- Achten Sie auf die richtige Polung: Als PNP-Transistor benötigt der 2N2907 eine negative Basis-Emitter-Spannung, um leitend zu werden. Verwechseln Sie nicht die Anschlüsse, um Schäden am Transistor zu vermeiden.
- Verwenden Sie Vorwiderstände: Um den Basisstrom zu begrenzen und den Transistor vor Überlastung zu schützen, sollten Sie immer einen Vorwiderstand verwenden.
- Kühlen Sie den Transistor bei Bedarf: Bei hohen Strömen und Spannungen kann sich der 2N2907 erwärmen. Verwenden Sie einen Kühlkörper, um die Wärme abzuführen und die Lebensdauer des Transistors zu verlängern.
- Experimentieren Sie mit verschiedenen Schaltungskonfigurationen: Der 2N2907 kann in verschiedenen Schaltungskonfigurationen eingesetzt werden, wie z.B. Emitterschaltung, Kollektorschaltung und Basisschaltung. Experimentieren Sie, um die optimale Konfiguration für Ihre Anwendung zu finden.
- Nutzen Sie Datenblätter: Das Datenblatt des 2N2907 enthält detaillierte Informationen über seine elektrischen Eigenschaften und Leistungsmerkmale. Nutzen Sie es, um Ihre Schaltungen optimal zu dimensionieren.
Mit diesen Tipps und Tricks sind Sie bestens gerüstet, um den 2N2907 erfolgreich in Ihren Projekten einzusetzen und seine vielfältigen Möglichkeiten voll auszuschöpfen.
FAQ – Häufig gestellte Fragen zum 2N2907
Hier finden Sie Antworten auf häufig gestellte Fragen zum 2N2907:
- Was ist der unterschied zwischen einem PNP- und einem NPN-Transistor?
Der Hauptunterschied liegt in der Polarität. Ein PNP-Transistor leitet, wenn die Basisspannung niedriger als die Emitterspannung ist, während ein NPN-Transistor leitet, wenn die Basisspannung höher als die Emitterspannung ist.
- Kann ich den 2N2907 als Schalter verwenden?
Ja, der 2N2907 eignet sich hervorragend als Schalter. Durch Anlegen einer geeigneten Basisspannung kann er schnell und zuverlässig ein- und ausgeschaltet werden.
- Welche Ersatztypen gibt es für den 2N2907?
Mögliche Ersatztypen sind beispielsweise der BC557 oder der 2N3906. Achten Sie jedoch darauf, die technischen Daten der Ersatztypen mit denen des 2N2907 zu vergleichen, um sicherzustellen, dass sie für Ihre Anwendung geeignet sind.
- Wie schütze ich den 2N2907 vor elektrostatischen Entladungen (ESD)?
Um den 2N2907 vor ESD-Schäden zu schützen, sollten Sie beim Umgang mit ihm immer ESD-sichere Arbeitsmethoden anwenden. Verwenden Sie beispielsweise ein Erdungsband und arbeiten Sie auf einer ESD-sicheren Matte.
- Welche maximale Frequenz kann ich mit dem 2N2907 schalten?
Die maximale Schaltfrequenz hängt von verschiedenen Faktoren ab, wie z.B. der Last und der Schaltungskonfiguration. In der Regel kann der 2N2907 jedoch bis zu einigen Megahertz geschaltet werden.
- Wo finde ich das Datenblatt für den 2N2907?
Das Datenblatt für den 2N2907 finden Sie in der Regel auf den Webseiten der Hersteller oder bei großen Elektronikdistributoren. Geben Sie einfach „2N2907 Datenblatt“ in eine Suchmaschine ein.
- Ist der 2N2907 für Audioanwendungen geeignet?
Ja, der 2N2907 kann in Audioanwendungen eingesetzt werden, insbesondere in Vorverstärkern und kleinen Verstärkerstufen. Achten Sie jedoch auf eine rausch-arme Beschaltung.
Wir hoffen, diese FAQs haben Ihre Fragen zum 2N2907 beantwortet. Wenn Sie weitere Fragen haben, zögern Sie nicht, uns zu kontaktieren!
Der 2N2907 Bipolartransistor ist mehr als nur eine Komponente – er ist ein Schlüssel zu kreativen und innovativen Elektronikprojekten. Entdecken Sie die Möglichkeiten und lassen Sie sich von seiner Vielseitigkeit inspirieren!
