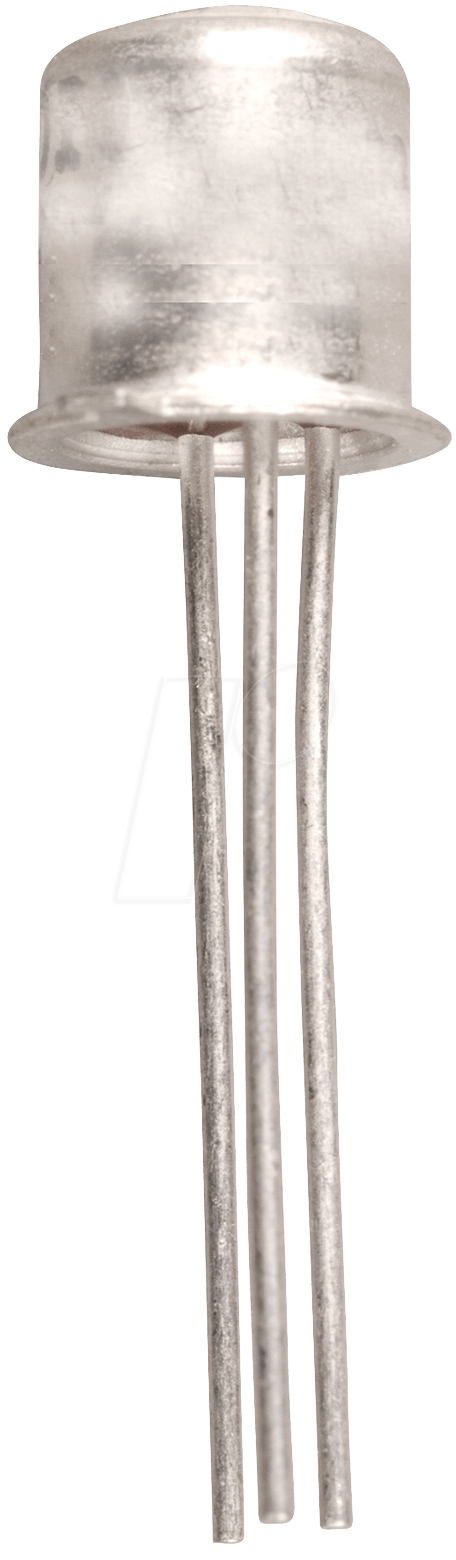

Der 2N2222 – Dein zuverlässiger Bipolartransistor für innovative Elektronikprojekte
Tauche ein in die Welt der Elektronik mit dem 2N2222, einem robusten und vielseitigen NPN-Bipolartransistor im TO-18 Gehäuse. Dieser kleine, aber leistungsstarke Transistor ist ein unverzichtbares Bauteil für Hobbybastler, Elektronik-Enthusiasten und professionelle Ingenieure gleichermaßen. Der 2N2222 ist mehr als nur ein Transistor; er ist das Herzstück vieler spannender Schaltungen, ein zuverlässiger Partner bei der Umsetzung deiner kreativen Ideen und der Schlüssel zu neuen elektronischen Abenteuern.
Stell dir vor, du entwickelst eine innovative Lichtsteuerung für dein Smart Home, eine präzise Motorsteuerung für deinen Modellbau oder eine ausgeklügelte Verstärkerschaltung für deine Audioanlage. Der 2N2222 bietet dir die nötige Stabilität und Leistung, um deine Visionen Wirklichkeit werden zu lassen. Seine hohe Schaltgeschwindigkeit und seine robuste Bauweise machen ihn zum idealen Kandidaten für eine Vielzahl von Anwendungen, bei denen Zuverlässigkeit und Performance gefragt sind.
Technische Daten im Überblick – Das steckt im 2N2222
Der 2N2222 zeichnet sich durch folgende Eigenschaften aus:
- Typ: NPN Bipolartransistor
- Gehäuse: TO-18
- Maximale Kollektor-Emitter-Spannung (Vceo): 60V
- Maximaler Kollektorstrom (Ic): 0,8A
- Verlustleistung (Pd): 0,5W
Diese Spezifikationen machen den 2N2222 zu einem idealen Transistor für eine breite Palette von Anwendungen. Er ist in der Lage, moderate Spannungen und Ströme zu schalten und zu verstärken, was ihn zu einer ausgezeichneten Wahl für viele Schaltungen macht.
Anwendungsbereiche – Wo der 2N2222 glänzt
Der 2N2222 ist ein echter Allrounder und findet in den unterschiedlichsten Bereichen Anwendung:
- Verstärkerschaltungen: Ob Audioverstärker, Vorverstärker oder Messverstärker – der 2N2222 sorgt für eine saubere und zuverlässige Signalverstärkung.
- Schaltanwendungen: Steuere Relais, LEDs, Motoren und andere elektronische Bauteile effizient und zuverlässig.
- Oszillatorschaltungen: Erzeuge stabile und präzise Schwingungen für Timer, Frequenzgeneratoren und andere Anwendungen.
- Logikschaltungen: Implementiere einfache logische Funktionen wie AND, OR und NOT Gatter.
- Modellbau: Steuere Motoren, Servos und andere Aktoren in deinen Modellbauprojekten.
- Robotik: Ein unverzichtbares Bauteil für die Ansteuerung von Motoren und Sensoren in Robotern.
- DIY Elektronikprojekte: Der 2N2222 ist ideal für alle Arten von Bastelprojekten, bei denen ein zuverlässiger und vielseitiger Transistor benötigt wird.
Die Vielseitigkeit des 2N2222 ermöglicht es dir, deine kreativen Ideen in die Tat umzusetzen und innovative elektronische Lösungen zu entwickeln.
Der 2N2222 im Vergleich – Warum dieser Transistor die richtige Wahl ist
Es gibt viele verschiedene Bipolartransistoren auf dem Markt, aber der 2N2222 zeichnet sich durch sein ausgezeichnetes Preis-Leistungs-Verhältnis, seine einfache Handhabung und seine breite Verfügbarkeit aus. Er ist ein bewährter Klassiker, der sich seit Jahrzehnten in der Elektronikwelt bewährt hat. Im Vergleich zu moderneren Transistoren mag er vielleicht nicht die höchsten Leistungswerte aufweisen, aber seine Robustheit und Zuverlässigkeit machen ihn zu einer ausgezeichneten Wahl für viele Anwendungen, bei denen es nicht auf maximale Performance, sondern auf Stabilität und Langlebigkeit ankommt.
Hier ist ein kurzer Vergleich mit anderen gängigen Transistoren:
| Transistor | Vceo (max) | Ic (max) | Pd (max) | Gehäuse | Eigenschaften |
|---|---|---|---|---|---|
| 2N2222 | 60V | 0.8A | 0.5W | TO-18 | Vielseitig, robust, weit verbreitet |
| 2N3904 | 40V | 0.2A | 0.35W | TO-92 | Günstig, für kleinere Ströme geeignet |
| BC547 | 45V | 0.1A | 0.5W | TO-92 | Universell einsetzbar, niedriger Strom |
Wie die Tabelle zeigt, bietet der 2N2222 eine gute Balance zwischen Spannung, Strom und Leistung und ist somit eine ausgezeichnete Wahl für eine Vielzahl von Anwendungen.
Wichtige Hinweise zur Verwendung des 2N2222
Um den 2N2222 optimal nutzen zu können, beachte bitte folgende Hinweise:
- Schutz vor statischer Entladung: Bipolartransistoren können empfindlich auf statische Entladungen reagieren. Trage beim Umgang mit dem 2N2222 eine Antistatikmanschette oder arbeite auf einer antistatischen Arbeitsfläche, um Schäden zu vermeiden.
- Korrekte Beschaltung: Achte auf die korrekte Beschaltung des Transistors. Die Belegung des TO-18 Gehäuses ist in der Regel in den Datenblättern des Herstellers angegeben.
- Begrenzung des Kollektorstroms: Überschreite den maximal zulässigen Kollektorstrom (Ic) nicht, um eine Beschädigung des Transistors zu vermeiden. Verwende gegebenenfalls einen Vorwiderstand.
- Kühlung: Bei höheren Leistungen kann es erforderlich sein, den Transistor zu kühlen, um eine Überhitzung zu vermeiden. Verwende gegebenenfalls einen Kühlkörper.
Mit diesen Hinweisen stellst du sicher, dass dein 2N2222 zuverlässig und langlebig arbeitet.
Werde kreativ mit dem 2N2222 – Inspiration für deine Projekte
Der 2N2222 ist nicht nur ein elektronisches Bauteil, sondern auch eine Quelle der Inspiration. Lass dich von folgenden Projektideen inspirieren und entdecke die unendlichen Möglichkeiten, die dieser Transistor bietet:
- Einfacher Audioverstärker: Baue einen einfachen Audioverstärker für dein Smartphone oder deinen MP3-Player.
- LED-Dimmer: Steuere die Helligkeit einer LED mit einem Potentiometer.
- Lichtsensor: Erstelle einen Lichtsensor, der bei Dunkelheit automatisch eine LED einschaltet.
- Temperatursensor: Baue einen Temperatursensor, der die Temperatur auf einem Display anzeigt.
- Motorsteuerung: Steuere die Drehzahl eines kleinen Gleichstrommotors.
- Relaissteuerung: Steuere ein Relais mit einem Taster oder einem Schalter.
Diese Projekte sind nur der Anfang. Mit etwas Fantasie und Kreativität kannst du den 2N2222 für unzählige weitere Anwendungen nutzen.
FAQ – Häufig gestellte Fragen zum 2N2222
Hier findest du Antworten auf häufig gestellte Fragen zum 2N2222:
- Was ist der Unterschied zwischen einem NPN- und einem PNP-Transistor?
Ein NPN-Transistor schaltet, wenn eine positive Spannung an die Basis angelegt wird, während ein PNP-Transistor schaltet, wenn eine negative Spannung an die Basis angelegt wird. Der 2N2222 ist ein NPN-Transistor.
- Wie finde ich die Pinbelegung des TO-18 Gehäuses heraus?
Die Pinbelegung des TO-18 Gehäuses findest du im Datenblatt des Herstellers. Die typische Belegung ist Emitter-Basis-Kollektor (E-B-C), aber es ist wichtig, das Datenblatt zu überprüfen, um sicherzustellen, dass die Belegung korrekt ist.
- Kann ich den 2N2222 durch einen anderen Transistor ersetzen?
Ja, der 2N2222 kann durch andere NPN-Transistoren mit ähnlichen Spezifikationen ersetzt werden. Beliebte Alternativen sind der 2N3904 und der BC547. Achte jedoch darauf, dass die Ersatztransistoren die gleichen oder höhere Spannungs- und Stromwerte aufweisen.
- Was bedeutet die Bezeichnung „TO-18“?
TO-18 ist ein standardisiertes Gehäuseformat für Transistoren. Es handelt sich um ein kleines, metallisches Gehäuse mit drei Anschlussbeinchen.
- Warum wird der 2N2222 manchmal heiß?
Der 2N2222 kann heiß werden, wenn er zu viel Strom verarbeiten muss oder wenn die Verlustleistung (Pd) überschritten wird. In solchen Fällen kann ein Kühlkörper helfen, die Wärme abzuführen und den Transistor zu schützen.
- Ist der 2N2222 für digitale oder analoge Schaltungen besser geeignet?
Der 2N2222 ist sowohl für digitale als auch für analoge Schaltungen geeignet. Seine Vielseitigkeit macht ihn zu einer guten Wahl für eine breite Palette von Anwendungen.
- Wo finde ich ein Datenblatt für den 2N2222?
Datenblätter für den 2N2222 findest du auf den Webseiten der Hersteller oder bei Elektronikdistributoren. Gib einfach „2N2222 Datenblatt“ in eine Suchmaschine ein.
Wir hoffen, diese FAQ hat dir geholfen, den 2N2222 besser zu verstehen. Bei weiteren Fragen stehen wir dir gerne zur Verfügung.
Der 2N2222 ist mehr als nur ein Transistor – er ist ein Werkzeug, mit dem du deine elektronischen Träume verwirklichen kannst. Bestelle ihn noch heute und starte dein nächstes spannendes Projekt!
