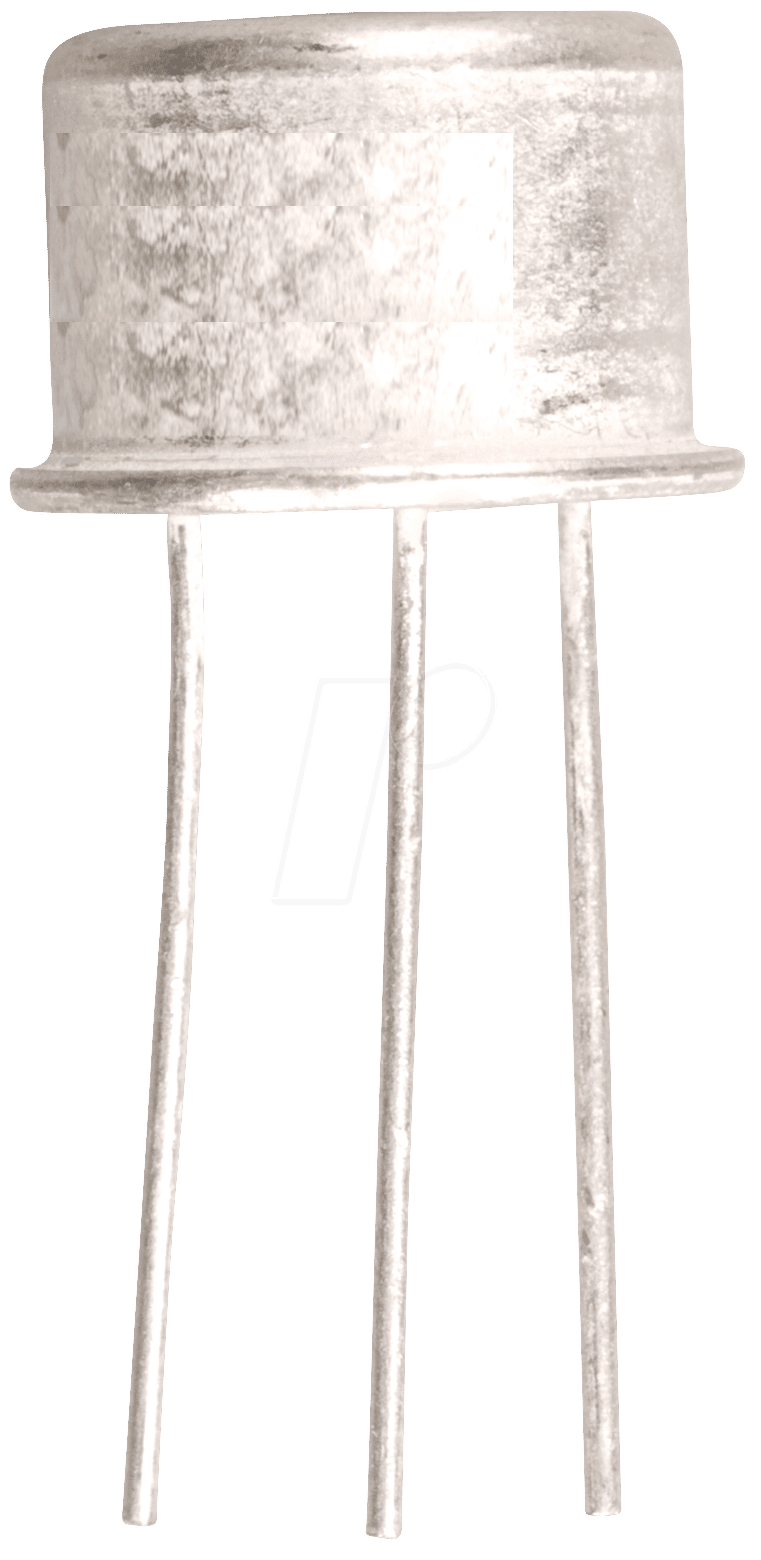

2N 1711: Ihr zuverlässiger NPN-Bipolartransistor für anspruchsvolle Schaltungen
Der 2N 1711 NPN-Bipolartransistor ist die ideale Komponente für Elektronikentwickler und Techniker, die eine robuste und präzise Lösung für Schalt- und Verstärkeranwendungen benötigen. Wenn Ihre Projekte eine zuverlässige Leistungssteuerung mit definierten Spannungs- und Stromgrenzen erfordern, bietet dieser Transistor eine überlegene Leistung und Stabilität gegenüber minderwertigen Alternativen.
Hervorragende Leistungsmerkmale des 2N 1711
Der 2N 1711 zeichnet sich durch eine Kombination aus technischer Exzellenz und bewährter Zuverlässigkeit aus. Er wurde entwickelt, um den Anforderungen moderner Elektronik gerecht zu werden und bietet eine solide Grundlage für eine Vielzahl von Schaltungsdesigns.
- Hohe Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung (Vce) von 75V können Sie diesen Transistor in Schaltungen einsetzen, die höhere Spannungspegel erfordern, ohne Kompromisse bei der Sicherheit oder Lebensdauer eingehen zu müssen.
- Präzise Stromsteuerung: Ein maximaler Kollektorstrom (Ic) von 0,5A ermöglicht eine feine und kontrollierte Steuerung von Strömen in Ihrer Schaltung, was für präzise Verstärker oder zuverlässige Schaltvorgänge unerlässlich ist.
- Effiziente Leistungsdissipation: Die maximale Verlustleistung (Pd) von 0,8W stellt sicher, dass der Transistor auch unter Last effizient arbeitet und Überhitzung vermieden wird. Dies ist entscheidend für die Langlebigkeit Ihrer Geräte.
- Bewährtes TO-39 Gehäuse: Das TO-39 Gehäuse ist ein Industriestandard, der eine einfache Montage, gute Wärmeableitung und mechanische Robustheit gewährleistet. Dies vereinfacht den Design- und Produktionsprozess erheblich.
- NPN-Technologie: Als NPN-Transistor eignet sich der 2N 1711 hervorragend für Standardanwendungen wie Schalten von Lasten, Verstärken von Signalen und als Bestandteil von komplexeren integrierten Schaltungen.
Technische Spezifikationen im Detail
Die detaillierten Spezifikationen des 2N 1711 unterstreichen seine Eignung für professionelle Anwendungen. Diese Daten sind für Ingenieure und Designer von entscheidender Bedeutung für die genaue Auslegung von Schaltungen und die Gewährleistung optimaler Leistung.
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | Bipolartransistor |
| Konfiguration | NPN |
| Maximale Kollektor-Emitter-Spannung (Vce) | 75 V |
| Maximale Kollektorstrom (Ic) | 0,5 A |
| Maximale Verlustleistung (Pd) | 0,8 W |
| Gehäusetyp | TO-39 |
| Betriebstemperaturbereich | -65°C bis +150°C (typisch) |
| DC Stromverstärkungsfaktor (hFE) | Variiert je nach Strom und Spannung, typisch im Bereich von 50-150 für diese Klasse von Transistoren. Präzise Werte sind im Datenblatt des Herstellers zu finden. |
| Anwendungsgebiete | Schalten, Verstärken, Logikschaltungen, Spannungsregelung, Audioverstärker, Netzteilregelung. |
Vorteile gegenüber Standardlösungen
Der 2N 1711 NPN-Bipolartransistor bietet entscheidende Vorteile, die ihn von generischen Alternativen abheben. Diese Vorteile resultieren aus sorgfältiger Fertigung und bewährter Halbleitertechnologie, die für Zuverlässigkeit und Leistung optimiert ist.
- Verbindliche Spezifikationen: Im Gegensatz zu Komponenten unbekannter Herkunft, bei denen die tatsächlichen Parameter oft von den Angaben abweichen, bietet der 2N 1711 klar definierte und zuverlässige Leistungswerte. Dies minimiert Risiken im Schaltungsdesign und reduziert die Notwendigkeit für aufwendige Nacharbeiten.
- Konsequente Leistung: Die konsistente Qualität und Leistung über verschiedene Chargen hinweg ist ein Eckpfeiler des 2N 1711. Dies ist besonders wichtig in industriellen Anwendungen, wo eine gleichbleibende Funktionalität über die gesamte Produktionsreihe hinweg gewährleistet sein muss.
- Robustheit und Langlebigkeit: Das TO-39 Gehäuse in Verbindung mit der Halbleiterstruktur des 2N 1711 ist auf Langlebigkeit ausgelegt. Es bietet eine gute Wärmeableitung und ist widerstandsfähig gegenüber Umwelteinflüssen, was zu einer längeren Lebensdauer Ihrer elektronischen Geräte führt.
- Breite Verfügbarkeit und Dokumentation: Als etablierte Komponente ist der 2N 1711 gut dokumentiert und weltweit verfügbar. Dies erleichtert die Beschaffung und technische Unterstützung für Ihre Projekte.
- Kosteneffizienz auf lange Sicht: Während der anfängliche Kaufpreis im Vordergrund stehen mag, rechtfertigt die Zuverlässigkeit und die reduzierte Ausfallrate des 2N 1711 die Investition. Weniger Ausfälle bedeuten geringere Wartungskosten und höhere Kundenzufriedenheit.
Präzision und Kontrolle in der Signalverarbeitung
Die Fähigkeit, Signale präzise zu steuern, ist in vielen elektronischen Anwendungen von größter Bedeutung. Der 2N 1711 ermöglicht dies durch seine gut definierten elektrischen Eigenschaften.
In Verstärkerschaltungen bestimmt der DC-Stromverstärkungsfaktor (hFE) das Verhältnis des Ausgangsstroms zum Eingangsstrom. Ein konsistentes und vorhersagbares hFE-Verhalten des 2N 1711 ist essenziell für die Stabilität und Linearität von Verstärkern, sei es in der Audioverarbeitung, in Messgeräten oder in anderen Signalketten, wo Verzerrungen minimiert werden müssen.
Auch in Schaltungen, die digitale Logik implementieren, spielt der 2N 1711 seine Stärken aus. Seine Schaltzeiten und die Fähigkeit, Ströme zuverlässig ein- und auszuschalten, sind kritische Faktoren für die Geschwindigkeit und Integrität von digitalen Operationen. Die Spannungswerte von 75V bieten dabei einen ausreichenden Spielraum für verschiedene Logikpegel und Sicherheitsmargen.
Anwendungsbereiche: Wo der 2N 1711 glänzt
Die Vielseitigkeit des 2N 1711 macht ihn zu einer bevorzugten Wahl in einer breiten Palette von elektronischen Applikationen:
- Netzteil- und Spannungsregelung: In Stabilisierungsschaltungen hilft der 2N 1711, eine konstante Ausgangsspannung zu gewährleisten, selbst bei schwankender Eingangsspannung oder Last. Seine Leistungsdissipationsfähigkeit ist hierbei von Vorteil.
- Audioverstärker: Für die Entwicklung von Audiogeräten bietet der 2N 1711 eine solide Grundlage für Leistungsendstufen oder Vorverstärker, wo eine geringe Verzerrung und eine ausreichende Leistungsabgabe gefragt sind.
- Schaltregler und DC-DC-Wandler: In diesen energieeffizienten Konvertern fungiert der 2N 1711 als Schlüsselkomponente, die das schnelle Ein- und Ausschalten von Strömen zur Spannungsübertragung übernimmt.
- Industrielle Steuerungen: Robuste und zuverlässige Komponenten sind in industriellen Umgebungen unerlässlich. Der 2N 1711 wird in Steuerungs- und Automatisierungssystemen eingesetzt, wo Ausfälle kostspielig wären.
- Labor- und Messtechnik: Präzision ist in der Messtechnik das A und O. Der 2N 1711 ermöglicht den Aufbau stabiler und genauer Schaltungen für Test- und Messgeräte.
- Hobby-Elektronik und Prototyping: Auch für ambitionierte Hobbyisten bietet der 2N 1711 eine hervorragende Möglichkeit, mit leistungsfähigen und zuverlässigen Bauteilen zu experimentieren und funktionale Prototypen zu entwickeln.
FAQ – Häufig gestellte Fragen zu 2N 1711 – Bipolartransistor, NPN, 75V, 0,5A, 0,8W, TO-39
Ist der 2N 1711 für Hochfrequenzanwendungen geeignet?
Der 2N 1711 ist primär für allgemeine Schalt- und Verstärkeranwendungen im Nieder- bis Mittelfrequenzbereich konzipiert. Für reine Hochfrequenzanwendungen mit sehr hohen Grenzfrequenzen (ft) sind spezialisierte HF-Transistoren oft besser geeignet. Die genauen HF-Eigenschaften sind dem spezifischen Datenblatt zu entnehmen.
Welche Art von Last kann mit dem 2N 1711 geschaltet werden?
Der 2N 1711 kann eine Vielzahl von Lasten schalten, solange die Strom- und Spannungsanforderungen innerhalb seiner Spezifikationen liegen. Dazu gehören typischerweise LEDs, Relaisspulen, kleinere Motoren oder die Ansteuerung von größeren Leistungstransistoren. Die maximale Verlustleistung von 0,8W muss bei der Auswahl der Last berücksichtigt werden, um eine Überlastung des Transistors zu vermeiden.
Wie unterscheidet sich der 2N 1711 von einem MOSFET?
Bipolartransistoren wie der 2N 1711 werden durch den Basisstrom gesteuert, während MOSFETs (Metal-Oxide-Semiconductor Field-Effect Transistors) durch eine Gate-Spannung gesteuert werden. Bipolartransistoren haben oft einen geringeren Steuerleistungsbedarf im eingeschalteten Zustand (bei niedriger Spannung), können aber höhere Steuersignale erfordern. MOSFETs sind meist besser für sehr hohe Schaltfrequenzen und geringen Einschaltwiderstand geeignet.
Ist das TO-39 Gehäuse für eine gute Wärmeableitung ausgelegt?
Das TO-39 Gehäuse ist ein Standardgehäuse für Leistungstransistoren und bietet eine gute Grundlage für die Wärmeableitung, insbesondere wenn es mit einem geeigneten Kühlkörper versehen wird. Bei der maximalen Verlustleistung von 0,8W kann eine zusätzliche Kühlung je nach Umgebungstemperatur und Einschaltdauer notwendig sein, um die Betriebstemperatur im zulässigen Bereich zu halten und die Lebensdauer des Transistors zu maximieren.
Welche Schutzmaßnahmen sollte ich bei der Verwendung des 2N 1711 beachten?
Es ist ratsam, den Transistor vor Überspannung und übermäßigem Strom zu schützen. Die Verwendung von Schutzdioden (z.B. Freilaufdioden bei induktiven Lasten) und Strombegrenzungen ist empfehlenswert, um den Transistor vor transienten Spitzen und Fehlfunktionen zu bewahren. Beachten Sie immer die maximal zulässigen Werte für Spannung und Strom.
Wo finde ich das detaillierte Datenblatt für den 2N 1711?
Detaillierte technische Datenblätter für den 2N 1711 sind in der Regel auf den Websites der Halbleiterhersteller oder über spezialisierte Elektronikkomponenten-Distributoren verfügbar. Dort finden Sie präzise Informationen zu elektrischen Kennwerten, Charakterisierungskurven und empfohlenen Betriebspunkten.
Ist der 2N 1711 für einfache Einsteigerprojekte geeignet?
Ja, der 2N 1711 ist auch für fortgeschrittene Einsteigerprojekte gut geeignet, die über grundlegende Schaltkreise hinausgehen. Seine klaren Spezifikationen und das gängige Gehäuse erleichtern die Handhabung. Für sehr einfache Schaltvorgänge, bei denen Spannungen und Ströme weit unter den Grenzen des 2N 1711 liegen, könnten auch kleinere Transistoren ausreichend sein, aber der 2N 1711 bietet eine gute Reserve und zukunftssichere Option.
