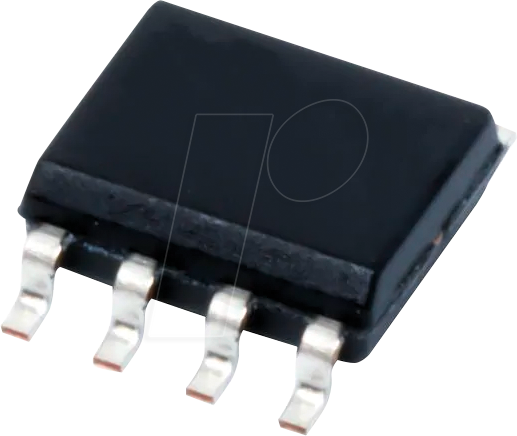

Zuverlässige Datenspeicherung für anspruchsvolle Elektronikprojekte: Das 24LC04B-I/SN EEPROM
Wenn es um die sichere und permanente Speicherung kritischer Konfigurationsdaten, Firmware-Einstellungen oder kleiner Datenmengen in Ihrer elektronischen Schaltung geht, sind Sie hier genau richtig. Das 24LC04B-I/SN EEPROM bietet mit seinen 4 Kilobit Speicherkapazität, aufgeteilt in zwei unabhängige 256×8 Bit Blöcke, eine flexible und robuste Lösung für Entwickler und Ingenieure. Dank des weit verbreiteten I²C-Bus-Protokolls und einer Betriebsspannung von 2,5 bis 5,5 Volt integriert es sich nahtlos in verschiedenste Mikrocontroller-Systeme und Embedded-Anwendungen, wo Zuverlässigkeit und Effizienz oberste Priorität haben.
Die Vorteile des 24LC04B-I/SN EEPROM im Detail
Das 24LC04B-I/SN EEPROM zeichnet sich durch eine Reihe von Merkmalen aus, die es zu einer überlegenen Wahl gegenüber herkömmlichen Speicherlösungen oder einfachere E²PROM-Typen machen. Es adressiert spezifische Herausforderungen bei der Datenspeicherung in anspruchsvollen Umgebungen und bietet eine optimierte Leistung für eine Vielzahl von Anwendungen.
- Hohe Schreib-/Lesezyklen-Beständigkeit: Profitieren Sie von einer bemerkenswert langen Lebensdauer. Das 24LC04B-I/SN ist für mindestens 1 Million Schreib-/Löschzyklen pro Byte ausgelegt, was eine außergewöhnliche Haltbarkeit für Anwendungen mit häufigen Datenaktualisierungen gewährleistet.
- Breiter Spannungsbereich: Mit einer Betriebsspannung von 2,5 V bis 5,5 V passt sich dieses EEPROM flexibel an unterschiedliche Stromversorgungen an und ist somit ideal für Low-Power-Anwendungen sowie für Systeme, die mit höheren Spannungen arbeiten.
- Schnelle I²C-Kommunikation: Die Unterstützung von bis zu 400 kHz über den I²C-Bus ermöglicht schnelle Datenübertragungsraten, was die Effizienz Ihrer Systeme steigert und Wartezeiten minimiert.
- Zwei unabhängige Speicherblöcke: Die Aufteilung in zwei 256×8 Bit Blöcke bietet eine zusätzliche Organisationsebene und ermöglicht eine flexible Verwaltung von Daten, z.B. für verschiedene Konfigurationsprofile oder als redundanter Speicherbereich.
- Geringer Stromverbrauch: Im aktiven Modus sowie im Standby-Modus benötigt das 24LC04B-I/SN nur minimale Energie, was es zu einer optimalen Komponente für batteriebetriebene und energieeffiziente Geräte macht.
- Industriestandard SO-8 Gehäuse: Das kompakte SO-8 Gehäuse (Small Outline Package, 8 Pins) ist ein weit verbreiteter Standard in der Elektronikfertigung und ermöglicht eine einfache Bestückung auf Leiterplatten, sowohl im manuellen als auch im automatisierten Prozess.
- Datenintegrität und Zuverlässigkeit: Durch die Non-Volatile-Natur des EEPROM bleiben Ihre gespeicherten Daten auch nach Stromausfall erhalten, was für sicherheitskritische Anwendungen unerlässlich ist.
Technische Spezifikationen und Leistungsmerkmale
Das 24LC04B-I/SN ist ein hochintegriertes Bauteil, das präzise auf die Anforderungen moderner Elektronik zugeschnitten ist. Seine technischen Merkmale sind entscheidend für die Performance und Zuverlässigkeit in Ihrer Schaltung.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Speichergröße | 4 Kilobit (4096 Bits) |
| Speicherstruktur | 2 x 256 x 8 Bit |
| Schnittstelle | I²C (Inter-Integrated Circuit) Bus |
| Maximale Taktfrequenz (I²C) | 400 kHz |
| Betriebsspannung | 2,5 V bis 5,5 V |
| Schreib-/Löschzyklen | Minimum 1 Million pro Byte |
| Datenerhalt | Minimum 200 Jahre |
| Gehäuse | SO-8 (Small Outline Package, 8 Pins) |
| Temperaturbereich | Industriequalität (-40°C bis +85°C) |
| Hersteller | Microchip Technology (typisch für diese Baureihe) |
Anwendungsgebiete für das 24LC04B-I/SN
Die Vielseitigkeit des 24LC04B-I/SN EEPROM eröffnet eine breite Palette von Einsatzmöglichkeiten in verschiedenen Industriezweigen und Hobbyprojekten. Seine Zuverlässigkeit und die einfache Integration machen es zu einer idealen Komponente für:
- Industrielle Automatisierung und Steuerung: Speicherung von Kalibrierungsparametern, Fehlercodes, Konfigurationseinstellungen für Sensoren, Aktoren und Steuerungsmodule.
- Embedded Systeme: Einsatz in komplexen Embedded-Systemen, wo Firmware-Einstellungen, Geräteeigenschaften oder kleine Datensätze permanent gespeichert werden müssen.
- Verbraucherelektronik: In Haushaltsgeräten, Unterhaltungselektronik oder Wearables zur Speicherung von Benutzereinstellungen, Service-Informationen oder individuellen Konfigurationen.
- Automobilindustrie: Zur Speicherung von Fahrzeuginformationen, Anpassungseinstellungen oder Diagnosedaten, die auch nach Abschalten der Zündung erhalten bleiben müssen.
- Medizintechnik: In Diagnosegeräten, Überwachungssystemen oder Implantaten zur Speicherung kritischer Patienten- oder Geräteparameter, die höchste Zuverlässigkeit erfordern.
- IoT-Geräte: Für vernetzte Geräte, die Konfigurationsdaten, Netzwerkinformationen oder kleine Logfiles speichern müssen, oft unter Berücksichtigung eines geringen Energieverbrauchs.
- Prototyping und Entwicklung: Als Standardkomponente für schnelle Prototypenentwicklung, um Konfigurationsdaten oder Testergebnisse zu speichern.
Technische Tiefe: I²C-Bus und Datenorganisation
Der I²C-Bus (Inter-Integrated Circuit) ist ein synchroner serieller Bus, der von Philips Semiconductors (jetzt NXP Semiconductors) entwickelt wurde. Er ermöglicht die Kommunikation zwischen mehreren Slave-Geräten und einem oder mehreren Master-Geräten über nur zwei Signaladern: SDA (Serial Data) und SCL (Serial Clock). Das 24LC04B-I/SN fungiert als I²C-Slave-Gerät und reagiert auf spezifische Adressierungsbefehle vom Master. Die maximale Taktfrequenz von 400 kHz (Fast-Mode) ermöglicht effiziente Datenübertragungen. Die interne Speicherorganisation in zwei 256×8 Bit Blöcken bietet eine klare Struktur. Der Zugriff auf diese Blöcke erfolgt über die jeweilige Byte-Adresse innerhalb des 4-Kbit-Speichers. Diese Aufteilung erlaubt beispielsweise die unabhängige Nutzung der Blöcke für unterschiedliche Datenfunktionen oder als Sicherungsmechanismus für kritische Informationen.
Umgang und Integration in Ihre Schaltung
Die Integration des 24LC04B-I/SN in Ihre Leiterplatte ist dank des SO-8 Gehäuses und des standardisierten I²C-Protokolls unkompliziert. Achten Sie bei der Beschaltung auf:
- Korrekte Verbindung der SDA- und SCL-Leitungen an Ihren Mikrocontroller-Master.
- Die Anbindung von Pull-up-Widerständen an SDA und SCL, falls diese nicht bereits in Ihrem Master-Controller integriert sind. Die Werte liegen typischerweise zwischen 2,2 kΩ und 10 kΩ, abhängig von der Buskapazität und Taktfrequenz.
- Die korrekte Versorgungsspannung (Vcc) und Masse (Vss).
- Berücksichtigung der empfohlenen Lötverfahren für SO-8 Gehäuse, um eine zuverlässige Verbindung sicherzustellen.
FAQ – Häufig gestellte Fragen zu 24LC04B-I/SN – EEPROM, 4 Kb (2x 256 x 8) , I2C, 400 kHz, 2,5 … 5,5 V, SO-8
Was ist der Hauptunterschied zwischen einem EEPROM und einem Flash-Speicher?
Der Hauptunterschied liegt in der Art und Weise, wie Daten gelöscht und geschrieben werden. EEPROM-Speicher erlauben das Löschen und Schreiben einzelner Bytes, was eine feingranulare Datenverwaltung ermöglicht. Flash-Speicher löschen und schreiben Daten in größeren Blöcken (Seiten oder Sektoren), was sie für größere Datensätze und Firmware-Images effizienter macht, aber weniger flexibel für häufige kleine Änderungen.
Kann das 24LC04B-I/SN auch mit einem 3,3V-System betrieben werden?
Ja, absolut. Der angegebene Betriebsspannungsbereich von 2,5 V bis 5,5 V deckt gängige Logikpegel wie 3,3 V und 5 V ab, was dieses EEPROM äußerst flexibel für eine breite Palette von Mikrocontroller-Plattformen macht.
Wie viele Adressen hat das EEPROM und wie greife ich auf die Daten zu?
Das 24LC04B-I/SN verfügt über 4 Kilobit Speicher, was 512 Byte entspricht. Diese sind in zwei Blöcke zu je 256 Bytes aufgeteilt. Der Zugriff erfolgt über den I²C-Bus mittels einer Master-Transaktion, bei der zunächst die Geräteadresse und dann die interne Byte-Adresse (0 bis 511) gesendet wird, um Daten zu lesen oder zu schreiben.
Ist das 24LC04B-I/SN für den Einsatz in rauen Umgebungen geeignet?
Ja, das EEPROM ist für den industriellen Temperaturbereich von -40°C bis +85°C spezifiziert und bietet eine hohe Beständigkeit gegenüber Schreib-/Löschzyklen sowie eine lange Datenerhaltungsdauer, was es für viele anspruchsvolle Umgebungen geeignet macht.
Was bedeutet die Kennzeichnung „I/SN“ im Produkttitel?
„I“ steht typischerweise für die interne Architektur des Chips (z.B. die spezielle Implementierung des I²C-Protokolls oder die Speicherorganisation). „SN“ ist oft eine Kennzeichnung für das Gehäuse (z.B. „Standard“ oder eine spezielle Gehäusevariante), obwohl in diesem Fall „SN“ oft einfach für das SO-8 Gehäuse steht, wie es bei vielen Herstellern üblich ist.
Wie kann ich sicherstellen, dass die gespeicherten Daten über lange Zeit erhalten bleiben?
EEPROM-Speicher sind Non-Volatile, das heißt, sie behalten Daten auch ohne Stromversorgung. Das 24LC04B-I/SN bietet eine Datenerhaltungsdauer von mindestens 200 Jahren unter normalen Betriebsbedingungen. Faktoren wie extreme Temperaturen oder hohe Strahlenbelastung können diese Lebensdauer theoretisch beeinflussen, sind aber im normalen Anwendungsbereich von untergeordneter Bedeutung.
Benötige ich spezielle Treiber oder Software, um das EEPROM zu verwenden?
Sie benötigen keine spezifischen Treiber für das EEPROM selbst. Die Kommunikation über den I²C-Bus wird von der Peripherie Ihres Mikrocontrollers oder einem dedizierten I²C-Controller übernommen. Sie implementieren die I²C-Kommunikationsprotokoll-Routinen in Ihrer Software, um Adressierungs-, Lese- und Schreibbefehle an das EEPROM zu senden.
