Leistungsstarke Mikrocontroller-Lösung für anspruchsvolle Embedded-Systeme

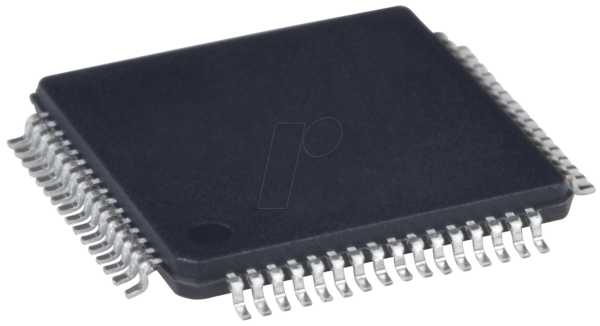

Der 24FJ128GB106-IPT – ein 16-Bit PICmicro Mikrocontroller mit 128 KB Flash-Speicher im TQFP-64 Gehäuse – wurde entwickelt, um Entwicklern leistungsstarke und flexible Rechenressourcen für komplexe Embedded-Anwendungen zur Verfügung zu stellen. Er adressiert Ingenieure und Systemdesigner, die eine zuverlässige Plattform für anspruchsvolle Steuerungsaufgaben, Datenverarbeitung und Kommunikationsschnittstellen suchen, bei denen Standardlösungen an ihre Grenzen stoßen.
Überragende Leistung und Speicher für komplexe Projekte
Im Vergleich zu einfacheren Mikrocontrollern bietet der 24FJ128GB106-IPT eine signifikant höhere Verarbeitungsgeschwindigkeit und mehr Programmspeicher. Dies ermöglicht die Implementierung komplexerer Algorithmen, die Verarbeitung größerer Datenmengen und die gleichzeitige Ausführung mehrerer Tasks. Die 16-Bit-Architektur ermöglicht effizientere Berechnungen und präzisere Handhabung von Werten gegenüber 8-Bit-Mikrocontrollern.
Flexibilität durch umfangreiche Peripheriefunktionen
Dieser PICmicro Mikrocontroller zeichnet sich durch eine breite Palette integrierter Peripheriemodule aus, die eine hohe Systemintegration und die Reduzierung externer Komponenten ermöglichen. Die Verfügbarkeit vieler Timer/Counter, analoger und digitaler Schnittstellen sowie spezialisierter Module wie PWM-Generatoren und Kommunikationsprotokolle macht ihn zur idealen Wahl für eine Vielzahl von Applikationen.
Vorteile des 24FJ128GB106-IPT – MCU, PICmicro, 16-bit, 128 KB, TQFP-64
- Hohe Rechenleistung: 16-Bit-Architektur für effiziente Datenverarbeitung und komplexe Berechnungen.
- Großer Flash-Speicher: 128 KB Flash-Speicher bieten ausreichend Platz für anspruchsvolle Programme und Daten.
- Umfangreiche Peripherie: Zahlreiche Timer, ADC, DAC, UART, SPI, I2C und andere Schnittstellen zur Systemintegration.
- Flexible Konnektivität: TQFP-64 Gehäuse für gute Handhabung und vielseitige Anschlussmöglichkeiten auf Platinen.
- Geringer Stromverbrauch: Optimiert für energieeffiziente Anwendungen.
- Robustheit und Zuverlässigkeit: Bewährte PICmicro-Architektur für langlebigen Betrieb.
- Erweiterbare Funktionalität: Geeignet für diverse Branchen wie Automatisierung, Medizintechnik und IoT.
Anwendungsbereiche und Einsatzmöglichkeiten
Der 24FJ128GB106-IPT ist aufgrund seiner Leistungsfähigkeit und Flexibilität prädestiniert für eine breite Palette von Embedded-Systemen. Dazu gehören anspruchsvolle industrielle Steuerungsanwendungen, bei denen präzise Regelung und schnelle Reaktionszeiten erforderlich sind. In der Medizintechnik kann er zur Steuerung von Analysegeräten oder Vitalparameterüberwachungssystemen eingesetzt werden. Für IoT-Anwendungen bietet er die notwendige Rechenleistung zur Datenaggregation und lokalen Vorverarbeitung. Auch in der Consumer-Elektronik, beispielsweise für fortschrittliche Display-Steuerungen oder Audio-/Video-Prozessoren, spielt er seine Stärken aus. Die Möglichkeit, komplexe Kommunikationsprotokolle zu implementieren, macht ihn zudem zu einer idealen Wahl für vernetzte Geräte.
Technische Spezifikationen im Detail
Der 24FJ128GB106-IPT operiert auf Basis einer leistungsfähigen 16-Bit-Architektur, die eine effiziente Verarbeitung von Befehlen und Daten ermöglicht. Mit 128 KB Flash-Speicher ist ausreichend Kapazität für umfangreiche Firmware-Implementierungen vorhanden, während der RAM-Speicher für Variablen und Stack-Bereiche zur Verfügung steht. Das TQFP-64 Gehäuse mit einem Rastermaß von 0,8 mm ermöglicht eine dichte Bestückung auf Leiterplatten und bietet gleichzeitig eine gute thermische Anbindung. Die integrierten Analog-Digital-Wandler (ADCs) mit hoher Auflösung ermöglichen die präzise Erfassung analoger Signale, während die Digital-Analog-Wandler (DACs) die Generierung präziser analoger Ausgangssignale erlauben. Zahlreiche Timer-Module bieten flexible Zeitsteuerungsfunktionen, von einfachen Verzögerungen bis hin zu komplexen Pulsweitenmodulationssignalen (PWM). Die integrierten Kommunikationsschnittstellen wie UART, SPI und I2C unterstützen eine nahtlose Integration in bestehende Systeme und ermöglichen die Kommunikation mit anderen Mikrocontrollern, Sensoren oder externen Speicherbausteinen.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Mikrocontroller-Familie | PICmicro 16-Bit |
| Prozessor-Architektur | 16-Bit |
| Flash-Speicher | 128 KB |
| Gehäusetyp | TQFP-64 |
| Betriebsspannung | Typischerweise 3.3V oder 5V, abhängig von der genauen Variante und Umgebung |
| Betriebstemperaturbereich | Industrietauglich, oft von -40°C bis +85°C oder +125°C |
| Integrierte Peripherie (Auswahl) | Mehrere Timer/Counter, UART, SPI, I2C, ADC, DAC, PWM-Module |
| Taktfrequenz | Variable Taktfrequenzen bis zu mehreren zehn MHz möglich, abhängig von der Konfiguration und Prozess. |
Erweiterte Funktionalitäten und Optimierungspotenziale
Die Architektur des 24FJ128GB106-IPT erlaubt eine feingranulare Konfiguration der Taktgebung und des Stromverbrauchs. Verschiedene Sleep-Modi und Power-Management-Features ermöglichen eine deutliche Reduzierung des Energiebedarfs, was ihn für batteriebetriebene Geräte attraktiv macht. Die Debugging-Schnittstellen wie ICD (In-Circuit Debugger) oder JTAG (Joint Test Action Group) ermöglichen eine effiziente Fehlersuche und Programmierung direkt auf der Zielhardware. Die Verfügbarkeit von Bibliotheken und Entwicklungswerkzeugen von Microchip (z.B. MPLAB X IDE) erleichtert den Entwicklungsprozess erheblich und beschleunigt die Time-to-Market für neue Produkte. Die integrierten Schutzmechanismen, wie Watchdog-Timer und Brown-Out-Detektoren, erhöhen die Zuverlässigkeit und Stabilität des Systems.
FAQ – Häufig gestellte Fragen zu 24FJ128GB106-IPT – MCU, PICmicro, 16-bit, 128 KB, TQFP-64
Ist der 24FJ128GB106-IPT für Anfänger geeignet?
Der 24FJ128GB106-IPT ist ein leistungsstarker Mikrocontroller, der für fortgeschrittene Embedded-Anwendungen konzipiert ist. Für absolute Einsteiger in die Mikrocontroller-Programmierung könnten einfachere 8-Bit-Mikrocontroller mit weniger komplexen Peripherien zunächst besser geeignet sein. Dennoch ist er mit den entsprechenden Entwicklungswerkzeugen und Lernmaterialien auch für engagierte Anfänger zugänglich.
Welche Entwicklungsumgebungen (IDEs) werden für diesen Mikrocontroller empfohlen?
Microchip, der Hersteller der PICmicro-Mikrocontroller, bietet die integrierte Entwicklungsumgebung MPLAB X IDE an, die eine umfassende Unterstützung für die gesamte PICmicro-Familie, einschließlich des 24FJ128GB106-IPT, bietet. Diese IDE ermöglicht das Schreiben, Kompilieren, Debuggen und Programmieren des Mikrocontrollers.
Wie sieht es mit der Verfügbarkeit von Libraries und Beispielprojekten aus?
Für die PICmicro-Mikrocontrollerfamilie existiert eine breite Palette an Libraries, Treibern und Beispielprojekten, die von Microchip und der Entwickler-Community bereitgestellt werden. Diese erleichtern die Ansteuerung der verschiedenen Peripheriemodule und beschleunigen die Entwicklungszeit.
Welche alternativen Gehäusetypen gibt es für ähnliche Mikrocontroller?
Neben dem TQFP-64 Gehäuse sind ähnliche Mikrocontroller oft auch in anderen Gehäusetypen wie QFN, SSOP oder SOIC erhältlich. Die Wahl des Gehäuses hängt von den Anforderungen an Platzbedarf, thermische Eigenschaften und Bestückungstechnologie ab.
Ist die Spannungsversorgung stabil oder benötige ich zusätzliche Regelung?
Der Mikrocontroller selbst benötigt eine definierte Betriebsspannung, die typischerweise im Datenblatt angegeben ist (oft 3.3V oder 5V). Je nach Stromversorgung des Gesamtsystems kann eine externe Spannungsregelung (z.B. ein LDO-Regler) erforderlich sein, um die benötigte stabile Spannung zu gewährleisten.
Wie werden die Daten im 128 KB Flash-Speicher strukturiert?
Der 128 KB Flash-Speicher wird üblicherweise für das Programm (Code) verwendet. Ein Teil des Speichers kann auch für die Speicherung von Konstanten oder Kalibrierungsdaten reserviert werden. Der RAM-Speicher wird dynamisch für Variablen, den Stack und andere Laufzeitdaten verwendet.
Eignet sich der 24FJ128GB106-IPT für Anwendungen mit hohen EMV-Anforderungen?
Die EMV-Performance eines Embedded-Systems hängt von vielen Faktoren ab, einschließlich des Platinenlayouts, der Auswahl von Komponenten und der Implementierung von Filtern. Der 24FJ128GB106-IPT selbst bietet eine solide Grundlage, aber die spezifische EMV-Konformität muss durch sorgfältiges Design und Tests erreicht werden.
