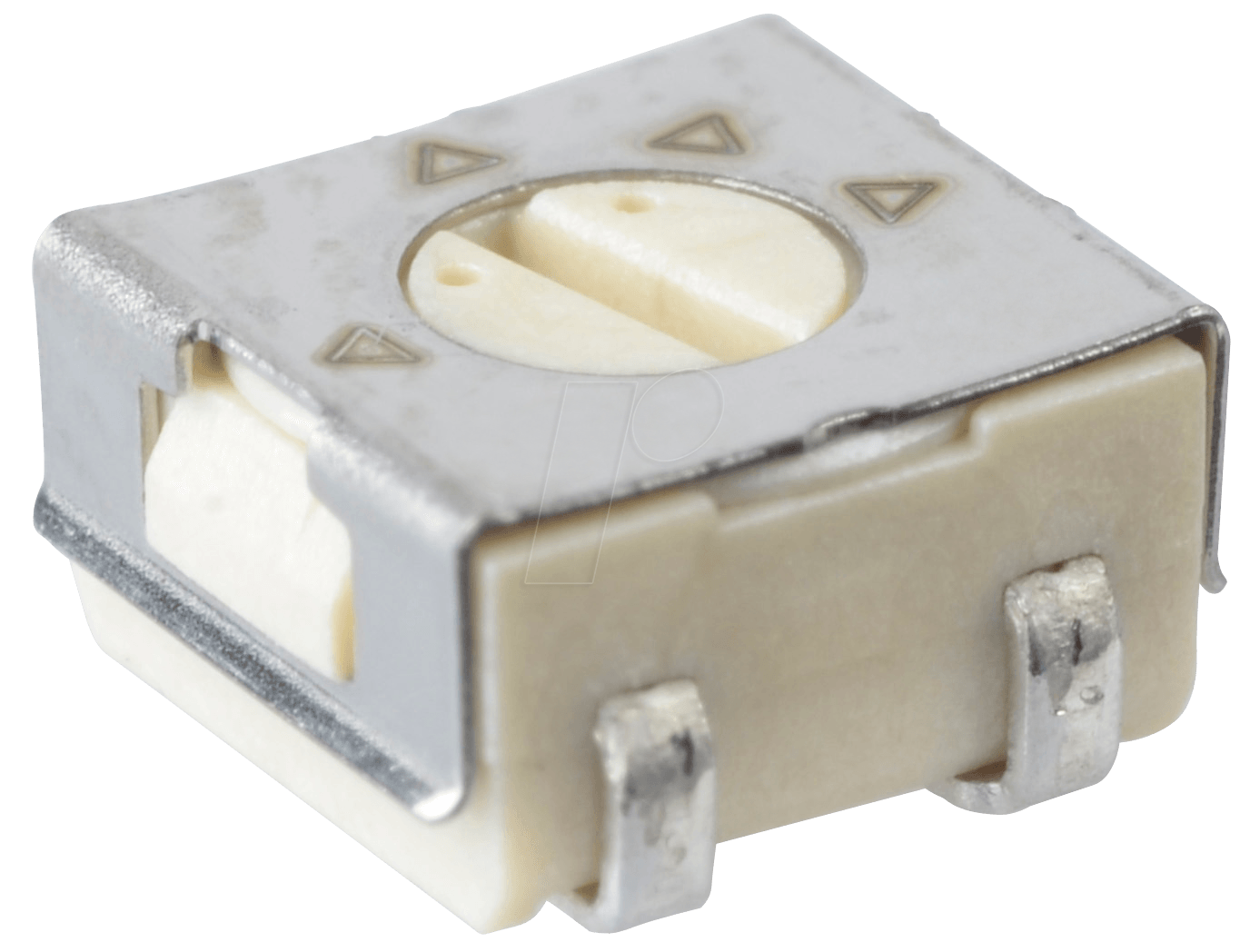

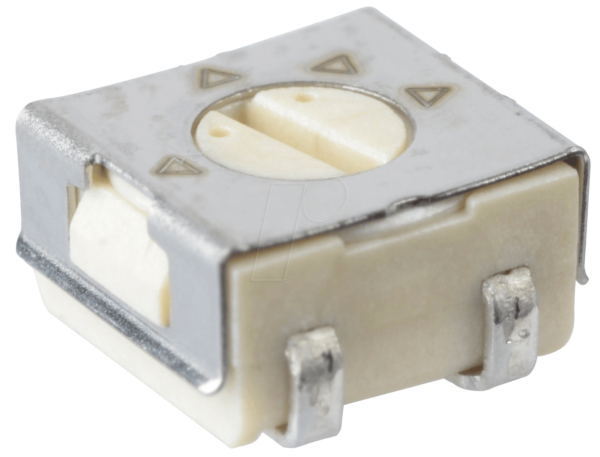

Präzisionspotentiometer 23A-200: Exakte Steuerung für anspruchsvolle Elektronikprojekte
Das 23A-200 Präzisionspotentiometer ist die optimale Lösung für Ingenieure und Hobbyisten, die eine äußerst genaue und stabile Einstellung von elektrischen Widerständen in SMD-bestückten Schaltungen benötigen. Dieses liegend montierbare Bauteil mit einem Widerstandswert von 200 Ohm und einer Abmessung von 5,0 mm ermöglicht eine fein abgestimmte Kalibrierung und Feinjustierung in anspruchsvollen elektronischen Applikationen, wo Standardlösungen an ihre Grenzen stoßen.
Überlegene Leistung und Zuverlässigkeit durch Präzisionsbauweise
Im Vergleich zu herkömmlichen Potentiometern zeichnet sich das 23A-200 durch seine herausragende Präzision und Langzeitstabilität aus. Die durchdachte Konstruktion minimiert unerwünschte Toleranzen und driftende Widerstandswerte, selbst unter variierenden Umgebungsbedingungen. Dies gewährleistet eine reproduzierbare und zuverlässige Funktionalität Ihrer Schaltungen über einen langen Zeitraum hinweg. Die SMD-Bauform ermöglicht eine effiziente Integration in moderne Leiterplattendesigns und spart wertvollen Bauraum.
Anwendungsgebiete und technische Vorteile des 23A-200
Das 23A-200 Präzisionspotentiometer findet breite Anwendung in Bereichen, in denen präzise Einstellungsmöglichkeiten unerlässlich sind. Dazu gehören:
- Audio- und Videoverarbeitung: Feinabstimmung von Pegeln, Filtern und Bias-Strömen für optimale Signalqualität.
- Messtechnik und Laborgeräte: Präzise Kalibrierung von Messbereichen und Sensitivitätsreglern.
- Industrielle Steuerungen: Genaue Einstellung von Prozessparametern in Automatisierungssystemen.
- Telekommunikation: Feinjustierung von Übertragungsparametern und Empfindlichkeitsreglern.
- Stromversorgungen: Stabile Einstellung von Ausgangsspannungen und Strombegrenzungen.
- Modellbau und Spezialelektronik: Präzise Regelung in komplexen Schaltungen für höchste Ansprüche.
Die liegende Bauform des 23A-200 minimiert die Bauhöhe auf der Leiterplatte, was insbesondere bei flachen Gehäusen oder mehrlagigen Designs von Vorteil ist. Der Widerstandswert von 200 Ohm ist ein gängiger Wert, der eine breite Palette von Anpassungsmöglichkeiten bietet.
Hochwertige Materialien und fortschrittliche Fertigungstechnologie
Die Langlebigkeit und Präzision des 23A-200 resultieren aus der Verwendung hochwertiger Materialien und einer präzisen Fertigung. Der Widerstandskörper besteht aus einem robusten Material, das eine gleichmäßige und widerstandsfähige Schichtbildung ermöglicht. Der Schleifer ist aus einem leitfähigen Material gefertigt, das einen geringen Übergangswiderstand und eine hohe Abriebfestigkeit aufweist. Dies minimiert Geräuschentwicklung und Verschleiß, auch bei häufiger Einstellung.
Optimierte Montage und Integration in SMD-Prozesse
Das 23A-200 ist speziell für die Oberflächenmontage (SMD) konzipiert. Die standardisierten Anschlussflächen ermöglichen eine problemlose Integration in automatisierte Bestückungsprozesse mittels Reflow-Lötverfahren. Die liegende Bauform erleichtert die Handhabung und Platzierung auf der Leiterplatte. Die robuste Konstruktion stellt sicher, dass das Bauteil den thermischen Belastungen während des Lötprozesses standhält.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | 23A-200 |
| Typ | Präzisionspotentiometer / Trimmer |
| Montage | SMD (Surface Mount Device) |
| Bauform | Liegend |
| Widerstandswert | 200 Ohm |
| Abmessungen (ca.) | 5,0 mm |
| Toleranz des Widerstandswertes | Typischerweise < 10%, abhängig von der Serie und dem Hersteller (präzise Angaben im Datenblatt des spezifischen Herstellers) |
| Einstellart | Manuell, über Schlitzschraubendreher (oder ähnliches Werkzeug) |
| Belastbarkeit | Angemessen für typische Trimmer-Anwendungen (genaue Werte sind produktspezifisch und im Datenblatt zu finden) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +85°C (produkttypisch) |
| Mechanische Lebensdauer | Hunderttausende von Einstellzyklen (qualitativer Vorteil durch Präzisionsmechanik) |
| Material Widerstandsbahn | Hochwertige Kohleschicht oder Cermet (abhängig vom genauen Modell) für Stabilität und Linearität |
| Anschlusskontakte | Vergoldete oder verzinnte Kontakte für geringen Übergangswiderstand und gute Lötbarkeit |
FAQ – Häufig gestellte Fragen zu 23A-200 – Präzisionspotentiometer, Trimmer, SMD, liegend, 200 Ohm, 5,0 mm
Was ist ein Präzisionspotentiometer und wofür wird es verwendet?
Ein Präzisionspotentiometer, wie das 23A-200, ist ein veränderbarer Widerstand, der eine sehr genaue Einstellung des elektrischen Widerstands ermöglicht. Es wird in Schaltungen verwendet, um Signale zu teilen, Pegel zu regeln oder Bias-Punkte präzise einzustellen, wo Standardpotentiometer nicht die erforderliche Genauigkeit und Stabilität bieten.
Was bedeutet „SMD“ bei diesem Potentiometer?
SMD steht für Surface Mount Device. Dies bedeutet, dass das Bauteil direkt auf die Oberfläche einer Leiterplatte gelötet wird, anstatt durch Löcher gesteckt zu werden. SMD-Bauteile ermöglichen eine höhere Packungsdichte und sind gut für automatisierte Fertigungsprozesse geeignet.
Warum ist die liegende Bauform wichtig?
Die liegende Bauform bedeutet, dass das Potentiometer flach auf der Leiterplatte montiert wird. Dies ist vorteilhaft für Anwendungen mit begrenztem Bauraum oder wenn eine geringe Bauhöhe erforderlich ist, z. B. in flachen elektronischen Geräten.
Welche Vorteile bietet die 200 Ohm Widerstandswert?
Ein Widerstandswert von 200 Ohm ist ein gängiger Wert, der eine feine Abstimmung in vielen typischen Anwendungen ermöglicht. Er bietet eine gute Balance zwischen Empfindlichkeit der Einstellung und der Fähigkeit, kleinere Ströme zu verarbeiten, ohne die Schaltung zu stark zu belasten.
Wie wird das 23A-200 Präzisionspotentiometer eingestellt?
Typischerweise wird das 23A-200 mit einem kleinen Schlitzschraubendreher oder einem ähnlichen Präzisionswerkzeug eingestellt. Eine Drehung des Einstellknopfes verändert den Widerstandswert entlang der Widerstandsbahn.
Ist das 23A-200 für den Einsatz in kritischen Anwendungen geeignet?
Ja, aufgrund seiner Präzisionsbauweise, der hohen Stabilität und der Langlebigkeit ist das 23A-200 gut für viele kritische Anwendungen geeignet, bei denen eine genaue und reproduzierbare Einstellung erforderlich ist. Für sicherheitskritische Anwendungen sollten jedoch immer die spezifischen Datenblätter und Zulassungen konsultiert werden.
Wie unterscheidet sich ein Präzisionspotentiometer von einem Standardpotentiometer?
Präzisionspotentiometer bieten eine deutlich höhere Auflösung, geringere Toleranzen, bessere Linearität und höhere Langzeitstabilität als Standardpotentiometer. Dies macht sie ideal für Anwendungen, die präzise Kalibrierung und wiederholbare Einstellungen erfordern.
