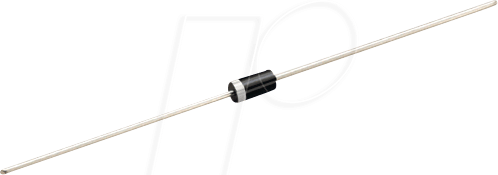

Maximale Effizienz und Zuverlässigkeit für Ihre Schaltungen: Die 1N 5819RL STM Schottkydiode
Sie suchen nach einer leistungsstarken und verlustarmen Gleichrichterlösung für Ihre anspruchsvollen Elektronikprojekte? Die 1N 5819RL STM Schottkydiode mit einer Sperrspannung von 40 V und einem Strom von 1 A im bewährten DO-41 Gehäuse ist die Antwort für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die Wert auf Präzision, schnelle Schaltzeiten und minimierte Energieverluste legen. Diese Diode wurde konzipiert, um die Effizienz Ihrer Stromversorgungsschaltungen signifikant zu steigern und unerwünschte Wärmeentwicklung zu reduzieren.
Die Überlegenheit der Schottkydiode gegenüber Standardlösungen
Im Vergleich zu herkömmlichen Silizium-PN-Gleichrichtern bietet die 1N 5819RL STM Schottkydiode entscheidende Vorteile. Ihr geringer Durchlassspannungsabfall (Forward Voltage Drop, VF) minimiert Leistungsverluste und die damit einhergehende Wärmeentwicklung. Dies ermöglicht kompaktere Designs, reduziert den Bedarf an Kühlkörpern und erhöht die Lebensdauer der gesamten Schaltung. Ihre schnelle Schaltgeschwindigkeit ist zudem unerlässlich in Hochfrequenzanwendungen und bei der Demodulation, wo herkömmliche Dioden an ihre Grenzen stoßen würden.
Technische Spezifikationen und Leistungsmerkmale
Die 1N 5819RL STM ist präzise gefertigt, um höchste Standards in Sachen Leistung und Zuverlässigkeit zu erfüllen. Ihre Kennzeichnung deutet auf die Integration in anspruchsvolle Systeme hin, bei denen jedes Detail zählt. Die sorgfältige Auswahl der Materialien und die fortschrittliche Fertigungstechnologie gewährleisten eine konsistente Performance über einen breiten Temperaturbereich.
Herausragende Vorteile der 1N 5819RL STM
- Niedrige Durchlassspannung: Deutlich geringere Energieverluste und reduzierte Wärmeabfuhr im Vergleich zu Standard-PN-Dioden.
- Schnelle Schaltzeiten: Ideal für Hochfrequenzanwendungen, Pulsweitenmodulation (PWM) und schnelle Gleichrichtung.
- Hohe Stromtragfähigkeit: Mit 1 A Nennstrom für eine Vielzahl von Stromversorgungs- und Gleichrichteranwendungen geeignet.
- Robuste Konstruktion: Das DO-41-Gehäuse bietet mechanische Stabilität und Schutz für die Halbleiterverbindung.
- Zuverlässigkeit: Entwickelt für den Dauereinsatz in kritischen Schaltungen.
- Kompaktes Design: Ermöglicht Platzersparnis in Leiterplattendesigns.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Vielseitigkeit der 1N 5819RL STM Schottkydiode eröffnet ein breites Spektrum an Einsatzmöglichkeiten:
- Schutzdioden in Netzteilen: Verhindert Rückstrom und schützt empfindliche Komponenten.
- Gleichrichtung in Niederspannungsanwendungen: Effiziente Umwandlung von Wechsel- in Gleichspannung bei geringen Spannungsniveaus.
- Freilaufdioden in induktiven Lasten: Schützt Transistoren und ICs vor Spannungsspitzen beim Abschalten von Spulen (z.B. Relais, Motoren).
- Verpolungsschutz: Schützt Geräte vor Beschädigung durch falsch angeschlossene Stromquellen.
- Signaldekodierung und Demodulation: Hohe Schaltgeschwindigkeit ermöglicht präzise Verarbeitung von Hochfrequenzsignalen.
- Schalter für Spannungsverdoppler und -teiler: Effiziente Realisierung von Spannungsmanipulationen.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Typ | Schottkydiode |
| Hersteller-Bezeichnung | 1N 5819RL STM |
| Maximale Sperrspannung (VRRM) | 40 V – Geeignet für Anwendungen, die eine moderate Spannungsfestigkeit erfordern und bietet eine solide Reserve gegenüber niedrigeren Spannungsquellen. |
| Maximaler Gleichrichtstrom (IO) | 1 A – Ausreichend für eine Vielzahl von Leistungsapplikationen, wo effiziente Gleichrichtung gefragt ist. |
| Gehäusetyp | DO-41 – Ein Standard-Through-Hole-Gehäuse, das eine einfache Montage auf Leiterplatten ermöglicht und eine gute Wärmeableitung bietet. |
| Typische Durchlassspannung (VF) bei 1 A | Sehr niedrig, typischerweise unter 0,5 V. Dies ist ein kritischer Parameter, der die Energieeffizienz der Schaltung direkt beeinflusst. |
| Maximale Rückwärtsleckstrom (IR) | Extrem gering. Dies minimiert Energieverluste im Sperrzustand und sorgt für saubere Gleichspannungsausgänge. |
| Betriebstemperaturbereich | Umfassend, typischerweise von -65 °C bis +150 °C. Gewährleistet Zuverlässigkeit unter extremen Umgebungsbedingungen. |
| Schaltgeschwindigkeit | Sehr schnell. Die Kennlinie für die Wiedererlangung der Sperrfähigkeit (Reverse Recovery Time) ist minimal, was sie für pulsartige und Hochfrequenzanwendungen prädestiniert. |
Häufig gestellte Fragen (FAQ) zu 1N 5819RL STM – Schottkydiode, 40 V, 1 A, DO-41
Was ist der Hauptvorteil einer Schottkydiode gegenüber einer Standard-PN-Diode?
Der Hauptvorteil liegt in der deutlich geringeren Durchlassspannung (VF). Dies führt zu geringeren Leistungsverlusten und damit weniger Wärmeentwicklung, was besonders in energieeffizienten Schaltungen und bei hohen Strömen von entscheidender Bedeutung ist. Zudem sind Schottkydioden schneller.
Für welche Art von Anwendungen ist die 1N 5819RL STM besonders gut geeignet?
Sie ist ideal für Anwendungen, die eine effiziente Gleichrichtung, schnelles Schalten und geringe Verluste erfordern. Dazu gehören Niederspannungsnetzteile, Schutzschaltungen, Freilaufdioden für induktive Lasten, Verpolungsschutz und Hochfrequenzschaltungen.
Ist die 1N 5819RL STM für den Einsatz in Hochfrequenzschaltungen geeignet?
Ja, absolut. Schottkydioden, einschließlich der 1N 5819RL STM, zeichnen sich durch sehr schnelle Schaltzeiten aus. Das Fehlen eines Speicherladungseffekts, der bei Standard-PN-Dioden auftritt, macht sie zur bevorzugten Wahl für Hochfrequenzanwendungen.
Welche maximale Stromstärke kann die 1N 5819RL STM sicher verarbeiten?
Die Diode ist für einen maximalen Gleichrichtstrom von 1 Ampere (A) spezifiziert. Für dauerhafte Anwendungen sollte die Strombelastung jedoch unter diesem Wert liegen, um eine ausreichende Sicherheitsreserve zu gewährleisten.
Wie wichtig ist die Sperrspannung von 40 V für die Auswahl dieser Diode?
Die Sperrspannung von 40 V gibt die maximale Spannung an, die die Diode im gesperrten Zustand sicher aushalten kann, ohne durchzuschlagen. Sie sollte immer höher sein als die maximale inverse Spannung, die in der Schaltung auftritt, um eine zuverlässige Funktion zu gewährleisten.
Was bedeutet das DO-41-Gehäuse und welche Vorteile bietet es?
DO-41 ist ein Standard-Through-Hole-Gehäuse. Es bedeutet, dass die Anschlüsse durch Löcher in der Leiterplatte gesteckt und verlötet werden. Dieses Gehäuse ist weit verbreitet, bietet eine gute mechanische Stabilität und ermöglicht eine einfache Montage sowie eine vernünftige Wärmeabfuhr, besonders wenn es auf der Leiterbahn montiert ist.
Gibt es besondere Überlegungen bei der Montage der 1N 5819RL STM auf einer Leiterplatte?
Es ist ratsam, die Diode so zu montieren, dass die Wärmeableitung optimal unterstützt wird. Dies kann durch eine ausreichende Kupferfläche auf der Leiterplatte erreicht werden, insbesondere auf der Anodenseite (oft der Kathodenanschluss der Diode), wo die meisten Verluste auftreten. Achten Sie auf die korrekte Polung im Schaltplan.
