Zuverlässige Spannungsstabilisierung für anspruchsvolle Elektronikanwendungen: 1N 5363BG ONS – Zenerdiode, 30 V, 5 W, Case 017AA
Die 1N 5363BG ONS – Zenerdiode, 30 V, 5 W, Case 017AA ist die ideale Lösung für Ingenieure und Hobbyisten, die eine präzise und robuste Spannungsreferenz für ihre Schaltungen benötigen. Sie ist speziell konzipiert, um Über- oder Unterspannungen effektiv zu kompensieren und so die Lebensdauer sowie die Zuverlässigkeit empfindlicher elektronischer Komponenten zu gewährleisten. Wenn Sie eine stabile 30V-Referenzspannung mit hoher Leistungsaufnahme benötigen, ist diese Zenerdiode Ihre erste Wahl.
Herausragende Leistungsmerkmale und technische Überlegenheit
Die 1N 5363BG ONS – Zenerdiode zeichnet sich durch ihre außergewöhnliche Leistungsfähigkeit aus, die sie von Standard-Zenerdioden abhebt. Mit einer Nennspannung von 30 Volt und einer beachtlichen Verlustleistung von 5 Watt ist sie für Anwendungen prädestiniert, die eine hohe Strombelastbarkeit und eine exakte Spannungsregelung erfordern. Das robuste Gehäuse im Case 017AA bietet zusätzliche thermische und mechanische Stabilität, was gerade in anspruchsvollen Umgebungen von entscheidender Bedeutung ist.
Vorteile der 1N 5363BG ONS – Zenerdiode:
- Präzise Spannungsstabilisierung: Bietet eine exakte Referenzspannung von 30 V, unerlässlich für präzise Messschaltungen und empfindliche Signalverarbeitung.
- Hohe Leistungsaufnahme: Mit 5 W Verlustleistung kann die Diode auch bei höheren Strömen stabil arbeiten, ohne zu überhitzen oder ihre Charakteristik zu verändern.
- Robuste Bauweise: Das Case 017AA gewährleistet eine hohe Zuverlässigkeit und Langlebigkeit auch unter thermischer Belastung und mechanischen Einflüssen.
- Breiter Temperaturbereich: Ermöglicht den Einsatz in verschiedensten Umgebungsbedingungen, von Laboren bis hin zu industriellen Umgebungen.
- Geringe Leckströme: Minimiert unerwünschte Stromflüsse im Sperrbetrieb, was für energieeffiziente Designs vorteilhaft ist.
- Schnelle Reaktionszeit: Reagiert zügig auf Spannungsänderungen und sorgt so für eine dynamische und effektive Spannungsregelung.
- Hohe Zuverlässigkeit: Hergestellt nach strengen Qualitätsstandards für eine langfristig stabile Performance.
Anwendungsbereiche und technische Spezifikationen
Die 1N 5363BG ONS – Zenerdiode ist ein unverzichtbares Bauteil in einer Vielzahl von elektronischen Schaltungen. Sie findet primär Anwendung als Spannungsreferenz in Netzteilen, als Überspannungsschutz in sensiblen Signalwegen oder zur Stabilisierung von Versorgungsspannungen in komplexen Elektroniksystemen. Ihr Einsatzgebiet erstreckt sich von der industriellen Automatisierung über die Messtechnik bis hin zur Entwicklung professioneller Audio- und Videotechnik.
| Spezifikation | Wert / Beschreibung |
|---|---|
| Hersteller | ONS |
| Modell | 1N 5363BG |
| Typ | Zenerdiode |
| Nennspannung (Vz) | 30 V |
| Verlustleistung (Pz) | 5 W |

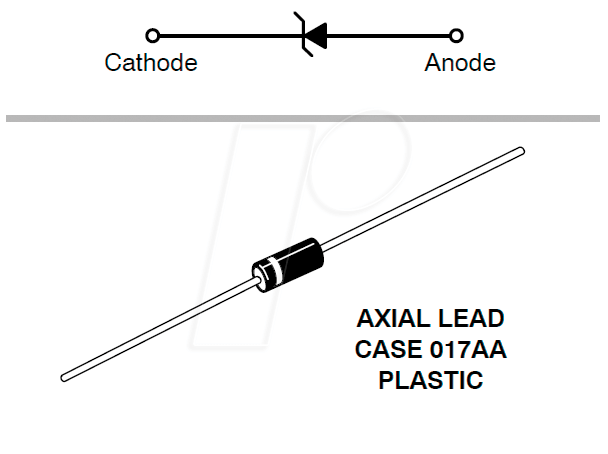

| Gehäuseform | Case 017AA (DO-202AA Äquivalent) |
| Betriebstemperaturbereich | -55°C bis +150°C |
| Toleranz der Zener-Spannung | Typischerweise ±5% (abhängig von der genauen Variante und Temperatur) |
| Stoßstromfestigkeit | Hohe Kurzzeitbelastbarkeit durch robustes Gehäuse |
| Leckstrom (Ir) bei Vz | Sehr gering, sorgt für minimale Energieverluste |
| Anschlussart | Axiale Anschlüsse für Lötmontage |
| Material und Aufbau | Silizium-Halbleiter mit P-N-Übergang, hermetisch versiegeltes Gehäuse für maximale Zuverlässigkeit und Korrosionsbeständigkeit. Das Gehäusematerial ist robust und hitzebeständig, um die thermische Ableitung zu optimieren und die Langlebigkeit zu gewährleisten. |
| Design-Merkmale | Axiale Bauform für einfache Integration in bestehende Schaltungsdesigns. Das Gehäuse 017AA ist auf maximale thermische Performance ausgelegt und ermöglicht eine effiziente Wärmeableitung vom aktiven Halbleiterkern. Die klare Kennzeichnung erleichtert die Identifikation und Montage. |
| Einsatzmöglichkeiten | Spannungsreferenzen in präzisen Stromversorgungen, Spannungsbegrenzer für empfindliche Schaltkreise, Schutzdioden in linearen und geschalteten Netzteilen, Stabilisierung von Referenzspannungen in Messgeräten und Signalgeneratoren. |
Erweiterte technische Details und Vorteile
Die 1N 5363BG ONS – Zenerdiode basiert auf fortschrittlicher Halbleitertechnologie, die eine optimale Balance zwischen Leistung, Stabilität und Zuverlässigkeit bietet. Die sorgfältige Auswahl und Verarbeitung der Silizium-Wafer sowie die präzise Dotierung gewährleisten eine hohe Gleichmäßigkeit der Zener-Spannung über verschiedene Exemplare hinweg. Das hermetisch versiegelte Case 017AA, oft auch als DO-202AA-Äquivalent bezeichnet, schützt den empfindlichen PN-Übergang effektiv vor Umwelteinflüssen wie Feuchtigkeit, Staub und aggressiven chemischen Substanzen. Diese Robustheit ist entscheidend für den langlebigen Einsatz in industriellen Umgebungen, wo die Diode möglicherweise erhöhten Belastungen ausgesetzt ist.
Die Nennleistung von 5 Watt ermöglicht es der Diode, signifikante Energiemengen abzuleiten, ohne dabei ihre Spezifikationen zu überschreiten. Dies ist ein kritischer Vorteil gegenüber Zenerdioden mit geringerer Leistung, die bei ähnlichen Stromstärken überhitzen und ausfallen könnten. Die daraus resultierende thermische Stabilität sorgt für eine konstante Zener-Spannung über einen breiten Temperaturbereich, was für präzise Anwendungen unerlässlich ist. Die niedrigen dynamischen Impedanzen der 1N 5363BG verbessern zudem die Regelgüte von Spannungsreglern und die Effektivität von Überspannungsschutzschaltungen.
FAQ – Häufig gestellte Fragen zu 1N 5363BG ONS – Zenerdiode, 30 V, 5 W, Case 017AA
Was ist die Hauptfunktion einer Zenerdiode wie der 1N 5363BG ONS?
Die Hauptfunktion einer Zenerdiode, einschließlich des Modells 1N 5363BG ONS, ist die Bereitstellung einer stabilen und präzisen Referenzspannung. Sie arbeitet im Durchbruchbereich und hält die Spannung über ihrem Anschluss konstant, selbst wenn sich die Spannung der Quelle oder die Stromlast ändert.
Für welche Anwendungen ist die 1N 5363BG ONS mit 5 W Verlustleistung besonders geeignet?
Aufgrund ihrer hohen Verlustleistung von 5 Watt ist diese Zenerdiode ideal für Anwendungen, die eine deutliche Strombelastbarkeit erfordern, wie z.B. in leistungsstarken Netzteilen, zur Stabilisierung von Versorgungsspannungen in industriellen Geräten oder als Überspannungsschutz für Schaltungen, die höhere Ströme führen.
Kann die 1N 5363BG ONS auch als einfacher Gleichrichter verwendet werden?
Nein, Zenerdioden sind für den Betrieb im Sperr- oder Durchbruchbereich konzipiert und nicht als primäre Gleichrichter. Ihre spezielle Eigenschaft liegt in der Spannungsstabilisierung im Durchbruch, nicht in der effizienten Gleichrichtung von Wechselspannungen.
Wie wirkt sich die Gehäuseform Case 017AA auf die Leistung der Zenerdiode aus?
Das Case 017AA (oft als DO-202AA-Äquivalent betrachtet) ist für eine verbesserte Wärmeableitung ausgelegt. Dies ermöglicht der Zenerdiode, ihre hohe Verlustleistung von 5 W zuverlässig zu bewältigen und über einen weiten Temperaturbereich stabil zu arbeiten, ohne zu überhitzen.
Was bedeutet die Toleranz der Zener-Spannung, und wie wichtig ist sie?
Die Toleranz der Zener-Spannung (oft ±5%) gibt an, um wie viel die tatsächliche Durchbruchspannung von der Nennspannung (30 V) abweichen kann. Für präzise Mess- und Regelanwendungen ist eine geringe Toleranz entscheidend, um die Genauigkeit der Schaltung zu gewährleisten. Das Modell 1N 5363BG ONS bietet typischerweise eine gute Genauigkeit für anspruchsvolle Aufgaben.
Welche Lebensdauer kann ich von der 1N 5363BG ONS erwarten?
Unter Einhaltung der maximalen Spezifikationen (Spannung, Strom, Temperatur) und bei korrekter Anwendung ist die Lebensdauer von Zenerdioden wie der 1N 5363BG ONS extrem hoch. Halbleiterbauteile haben in der Regel keine intrinsische Verschleißgrenze im herkömmlichen Sinne; ihre Lebensdauer wird primär durch äußere Belastungen bestimmt, die zu einem Ausfall führen könnten.
Wie schütze ich die 1N 5363BG ONS vor Überspannung, wenn ihre eigene Spannungsgrenze überschritten wird?
Obwohl die 1N 5363BG ONS selbst zur Überspannungsbegrenzung dient, kann sie bei extremen Impulsbelastungen, die ihre Kurzzeit-Stoßstromfestigkeit überschreiten, beschädigt werden. In solchen Fällen sollte sie durch zusätzliche Schutzkomponenten wie schnelle Sicherungen oder Varistoren ergänzt werden, je nach Art und Stärke der potenziellen Überlastung.
