Präzise Spannungsstabilisierung für anspruchsvolle Elektronikanwendungen: Die 1N 5346BG ONS Zenerdiode
Für Ingenieure und Entwickler, die eine zuverlässige und präzise Spannungsregelung in ihren Schaltungen benötigen, stellt die 1N 5346BG ONS Zenerdiode die optimale Lösung dar. Dieses Bauteil ist unerlässlich zur Vermeidung von Überspannungen und zur Sicherstellung einer konstanten Ausgangsspannung in komplexen elektronischen Systemen, insbesondere dort, wo empfindliche Komponenten geschützt werden müssen und eine exakte Betriebsspannung kritisch ist.
Überragende Leistung und Zuverlässigkeit: Warum die 1N 5346BG ONS die erste Wahl ist
Im Vergleich zu Standard-Schutzschaltungen oder weniger spezialisierten Dioden bietet die 1N 5346BG ONS Zenerdiode signifikante Vorteile. Ihre Hauptstärke liegt in der Fähigkeit, eine exakt definierte Durchbruchspannung von 9,1 Volt bei einer Leistung von 5 Watt konstant zu halten. Dies gewährleistet eine überlegene Schutzfunktion und Betriebssicherheit, selbst unter anspruchsvollen Lastbedingungen und bei transienten Spannungsspitzen. Das robuste Gehäuse (Case 017AA) garantiert zudem eine hohe mechanische Belastbarkeit und eine effiziente Wärmeableitung, was die Langlebigkeit und Zuverlässigkeit des Bauteils in industriellen und professionellen Umgebungen weiter erhöht.
Technische Spezifikationen und Kernmerkmale der 1N 5346BG ONS
Die 1N 5346BG ONS Zenerdiode ist ein Halbleiterbauelement, das speziell für die Spannungsstabilisierung und -begrenzung konzipiert wurde. Sie arbeitet nach dem Prinzip der Zener-Durchbruchspannung, die es ermöglicht, bei Erreichen einer bestimmten Spannung den Strom in Sperrrichtung fließen zu lassen und somit die Spannung auf diesem Niveau zu halten.
- Präzise Spannungsregelung: Eine exakt definierte Zener-Spannung von 9,1 Volt für stabile Betriebspunkte.
- Hohe Leistungsbelastbarkeit: Mit 5 Watt Leistung ist diese Diode auch für anspruchsvollere Anwendungen geeignet, bei denen höhere Ströme stabilisiert werden müssen.
- Robuster Aufbau: Das Gehäuse Case 017AA (oft als DO-203AB oder ähnlich spezifiziert) bietet hervorragende thermische Eigenschaften und mechanische Stabilität.
- Breiter Anwendungsbereich: Ideal für Netzteilkonstruktionen, Schutzkreise gegen Überspannung und als Referenzspannung in Messgeräten.
- Zuverlässiger Betrieb: Konzipiert für den Dauereinsatz unter wechselnden Bedingungen.
Anwendungsbereiche und Einsatzszenarien
Die Vielseitigkeit und die robusten Eigenschaften der 1N 5346BG ONS Zenerdiode eröffnen eine breite Palette von Anwendungsmöglichkeiten. Sie ist ein zentrales Bauteil in vielen Bereichen der modernen Elektronik:
- Industrielle Stromversorgungen: Stabilisierung der Ausgangsspannung von DC/DC-Wandlern und Schaltnetzteilen, um empfindliche Steuerungs- und Automatisierungskomponenten zu schützen.
- Mess- und Prüfgeräte: Bereitstellung einer stabilen Referenzspannung für präzise Messungen und Kalibrierungen, wo Genauigkeit und Reproduzierbarkeit entscheidend sind.
- Kommunikationstechnik: Schutzschaltungen in Basisstationen und Endgeräten zur Abwehr von Blitzschlag-induzierten Überspannungen oder Fehlbedienungen.
- Automobilindustrie: Absicherung von Bordelektronik gegen Spannungsspitzen, die durch Lichtmaschinenregler oder den Anlassvorgang entstehen können.
- Konsumerelektronik: Integration in Netzteile von Hi-Fi-Anlagen, Computern oder medizinischen Geräten, um eine gleichbleibend hohe Klang- oder Messqualität zu gewährleisten und die Lebensdauer der Geräte zu verlängern.
- Entwicklung und Prototyping: Ein unverzichtbares Element im Labor für die Erprobung neuer Schaltungen und die Sicherstellung ihrer Stabilität.
Detaillierte Produktmerkmale im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Typ | Zenerdiode |
| Modell | 1N 5346BG ONS |
| Nennspannung (Vz) | 9,1 Volt (stabilisierte Ausgangsspannung) |
| Leistung (Ptot) | 5 Watt (maximale Dauerbelastbarkeit) |

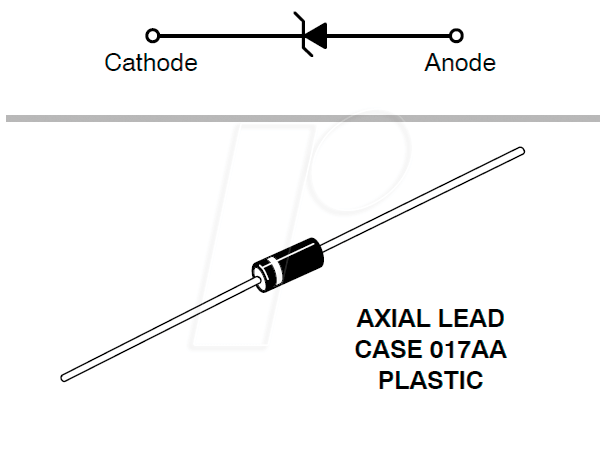

| Gehäuse | Case 017AA (oft als DO-203AB oder ähnliche robuste Bauform spezifiziert) |
| Toleranz (Vz) | Standard-Toleranz (typisch ±5% oder besser, je nach spezifischer Kennzeichnung des Herstellers) |
| Betriebstemperaturbereich | Erweiterter Temperaturbereich für industrielle Anwendungen (typisch -65°C bis +175°C) |
| Anschlussart | Axial |
| Sperrspannung (Vr) | Hohe Sperrspannung, um den Zener-Effekt zu ermöglichen, ohne Durchbruch in nicht-Zener-Bereich |
| Stoßstromfestigkeit | Ausgelegt für hohe kurzzeitige Stoßströme, um transiente Überlastungen zu bewältigen |
Erweiterte technische Details und Qualitätsmerkmale
Die 1N 5346BG ONS Zenerdiode zeichnet sich durch ihre exzellente thermische Stabilität aus. Das Case 017AA, häufig eine axial bedrahtete Bauform, die für ihre Robustheit und Wärmeableitfähigkeit bekannt ist, ermöglicht den Betrieb bei höheren Leistungen, ohne dass die Diode überhitzt. Dies ist entscheidend für die Langlebigkeit und die Aufrechterhaltung der präzisen Spannungsregelung über lange Zeiträume. Die durchschnittliche Zener-Spannungsabweichung über verschiedene Chargen hinweg ist gering, was sie zu einer verlässlichen Komponente für reproduzierbare Schaltungsergebnisse macht. Die Diode wird durch einen sorgfältigen Herstellungsprozess gefertigt, der sicherstellt, dass jede Einheit den spezifizierten Parametern entspricht. Die Kennzeichnung „ONS“ deutet oft auf eine spezifische Serie oder einen Hersteller hin, der für seine Qualität und Zuverlässigkeit im Bereich der Leistungselektronik bekannt ist. Die hohe Sperrspannung, die über die Nennspannung hinausgeht, stellt sicher, dass die Diode nur im gewünschten Zener-Betrieb arbeitet und keine ungewollten Durchbrüche bei höheren Spannungen auftreten.
FAQ – Häufig gestellte Fragen zu 1N 5346BG ONS – Zenerdiode, 9,1 V, 5 W, Case 017AA
Was ist die primäre Funktion einer Zenerdiode wie der 1N 5346BG ONS?
Die primäre Funktion der 1N 5346BG ONS Zenerdiode ist die Spannungsstabilisierung. Sie hält die Spannung über ihr Sperrgebiet bei einem festen Wert von 9,1 Volt, indem sie im Falle einer Überspannung Strom in Sperrrichtung ableitet.
In welchen Arten von Schaltungen findet diese Zenerdiode typischerweise Anwendung?
Diese Zenerdiode findet typischerweise Anwendung in Stromversorgungen, Schutzschaltungen gegen Überspannungen, als Referenzspannung in Spannungsreglern und in empfindlichen Elektronikschaltungen, die eine exakte und stabile Betriebsspannung benötigen.
Was bedeutet die Angabe „5 W“ bei dieser Zenerdiode?
„5 W“ gibt die maximale Dauerleistung an, die die Zenerdiode umsetzen kann, ohne beschädigt zu werden. Dies bedeutet, dass sie Ströme verarbeiten kann, die bei 9,1 Volt eine Verlustleistung von bis zu 5 Watt erzeugen.
Ist das Gehäuse „Case 017AA“ für hohe Temperaturen geeignet?
Ja, das Case 017AA ist eine robuste Gehäuseform, die typischerweise für leistungsfähige Bauteile entwickelt wurde und über gute thermische Ableiteigenschaften verfügt, was eine Eignung für höhere Betriebstemperaturen und Leistungen impliziert.
Kann die 1N 5346BG ONS als direkter Ersatz für andere Zenerdioden verwendet werden?
Ob die 1N 5346BG ONS als direkter Ersatz verwendet werden kann, hängt von den Spezifikationen der zu ersetzenden Diode ab. Wichtig sind hierbei insbesondere die Zener-Spannung, die zulässige Verlustleistung und die Gehäuseform. Eine Prüfung der Schaltungsanforderungen ist unerlässlich.
Welche Vorteile bietet die Verwendung einer 5-Watt-Zenerdiode gegenüber einer mit geringerer Leistung?
Eine 5-Watt-Zenerdiode wie die 1N 5346BG ONS kann höhere Ströme stabilisieren und hat eine größere thermische Reserve. Dies macht sie besser geeignet für Anwendungen, bei denen größere Lastströme auftreten oder wenn die Wärmeableitung im Gesamtsystem eine Herausforderung darstellt.
Was versteht man unter der Zener-Spannungstoleranz einer solchen Diode?
Die Zener-Spannungstoleranz gibt an, um wie viel die tatsächliche Zener-Spannung der Diode von ihrem Nennwert (hier 9,1 V) abweichen darf. Diese Toleranz wird üblicherweise in Prozent (z.B. ±5%) angegeben und beeinflusst die Präzision der Spannungsregelung.
