Präzise Spannungsregelung für anspruchsvolle Elektronikanwendungen: Die 1N 5344BG ONS Zenerdiode
Für Ingenieure, Entwickler und anspruchsvolle Hobbyisten, die eine zuverlässige und exakte Stabilisierung von Spannungen benötigen, ist die 1N 5344BG ONS Zenerdiode die optimale Lösung. Sie eignet sich ideal für den Einsatz in Stromversorgungen, Schutzschaltungen und präzisen Messtechnik-Applikationen, wo eine stabile Referenzspannung unerlässlich ist, um empfindliche Bauteile vor Schwankungen zu schützen und die Funktionalität des Gesamtsystems zu gewährleisten.
Die überlegene Wahl: Warum 1N 5344BG ONS?
Die 1N 5344BG ONS unterscheidet sich von Standard-Zenerdioden durch ihre außergewöhnliche Leistungsfähigkeit und Zuverlässigkeit. Mit einer Nennspannung von 8,2 Volt und einer beachtlichen Verlustleistung von 5 Watt bietet sie eine robuste Lösung für Anwendungen, die eine höhere Stromtragfähigkeit und eine präzisere Spannungsregelung erfordern als herkömmliche Komponenten. Der robuste Case 017AA gewährleistet zudem eine exzellente thermische Ableitung und mechanische Stabilität, was zu einer längeren Lebensdauer und einer verbesserten Performance unter anspruchsvollen Betriebsbedingungen führt.
Technische Spezifikationen und Designmerkmale
Die 1N 5344BG ONS ist eine Silizium-PN-Übergang-Zenerdiode, die nach dem Avalanche-Prinzip arbeitet, um eine stabile Durchbruchspannung zu gewährleisten. Ihre Konstruktion ist auf maximale Zuverlässigkeit und minimale Toleranzen ausgelegt.
Leistungsfähigkeit und Stabilität
- Präzise Nennspannung: Mit einer definierten Zener-Spannung von 8,2 V bietet sie eine konsistente Referenz für nachgeschaltete Schaltungen.
- Hohe Verlustleistung: Die 5 W Verlustleistung ermöglichen den Einsatz in energieintensiveren Applikationen, ohne Kompromisse bei der Spannungsstabilität eingehen zu müssen.
- Breiter Betriebstemperaturbereich: Entwickelt für den Einsatz in diversen Umgebungen, von Standard-Laborbedingungen bis hin zu industriellen Anwendungen.
- Geringer dynamischer Widerstand: Dies führt zu einer effektiveren Kompensation von Lastschwankungen und sorgt für eine noch stabilere Ausgangsspannung.
- Hohe Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards für eine lange Lebensdauer und wiederholbare Leistung.
Anwendungsgebiete der 1N 5344BG ONS
Diese Zenerdiode ist prädestiniert für eine Vielzahl von anspruchsvollen elektronischen Anwendungen, bei denen präzise Spannungsreferenzen und robuste Schutzkreise gefordert sind.
Schutzschaltungen und Überspannungsbegrenzung
- Netzteilfilterung und -stabilisierung: Dient als Kernkomponente in Spannungsregler-Schaltungen, um eine konstante Ausgangsspannung zu liefern.
- Überlastschutz: Schützt empfindliche Komponenten vor schädlichen Spannungsspitzen und Transienten.
- Referenzspannungsgeneratoren: Bildet die Grundlage für präzise Analogschaltungen, Messgeräte und AD/DA-Wandler.
- Strombegrenzung: In Kombination mit anderen Bauteilen kann sie zur Begrenzung von Stromflüssen eingesetzt werden.
- Schutz von Mikrocontrollern und Logikschaltungen: Verhindert Beschädigungen durch Überspannungen, die von externen Quellen oder internen Schaltvorgängen herrühren.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Typ | Zenerdiode |
| Hersteller | ONS (Original Component Manufacturer) |
| Modell | 1N 5344BG |
| Zener-Spannung (Vz) | 8,2 V (typisch) |
| Max. Verlustleistung (Ptot) | 5 W |
| Gehäusetyp | Case 017AA (Metallgehäuse, z.B. DO-201AD Äquivalent für hohe Verlustleistung) |
| Durchlassspannung (Vf) | Typisch unter 1,2 V bei 1 A (spezifisch für Zenerdioden im Durchlassbetrieb, dient der Charakterisierung des Bauteils) |
| Betriebstemperaturbereich | -55°C bis +150°C (typischer Wert für Leistungsbauteile dieser Klasse) |
| Anschlusstyp | Axial |
| Gehäusestruktur | Robuste Bauweise für verbesserte Wärmeableitung und mechanische Integrität. |
| Stabilität | Hohe Strombelastbarkeit und präzise Spannungsregelung über einen weiten Temperaturbereich. |
FAQ – Häufig gestellte Fragen zu 1N 5344BG ONS – Zenerdiode, 8,2 V, 5 W, Case 017AA
Was ist die primäre Funktion einer Zenerdiode wie der 1N 5344BG ONS?
Die primäre Funktion der 1N 5344BG ONS Zenerdiode ist die präzise Stabilisierung einer Spannung auf einen bestimmten Wert, unabhängig von Schwankungen in der Eingangsspannung oder der Last. Sie fungiert als Spannungsreferenz und Schutzmechanismus.
Für welche Art von Anwendungen ist diese Zenerdiode besonders geeignet?
Sie ist ideal für Anwendungen, die eine stabile 8,2-Volt-Referenz erfordern, wie z.B. in präzisen Stromversorgungen, Schutzschaltungen gegen Überspannung, als Referenz für Analog-zu-Digital-Wandler (ADCs) oder in Messgeräten, bei denen Genauigkeit und Zuverlässigkeit im Vordergrund stehen.
Warum ist die Verlustleistung von 5 Watt bei dieser Zenerdiode wichtig?
Die hohe Verlustleistung von 5 Watt bedeutet, dass die 1N 5344BG ONS größere Mengen an Energie in Wärme umwandeln kann, bevor sie beschädigt wird. Dies ermöglicht ihren Einsatz in Schaltungen mit höherem Stromfluss, bei denen Standard-Zenerdioden mit geringerer Verlustleistung überhitzen und ausfallen würden.

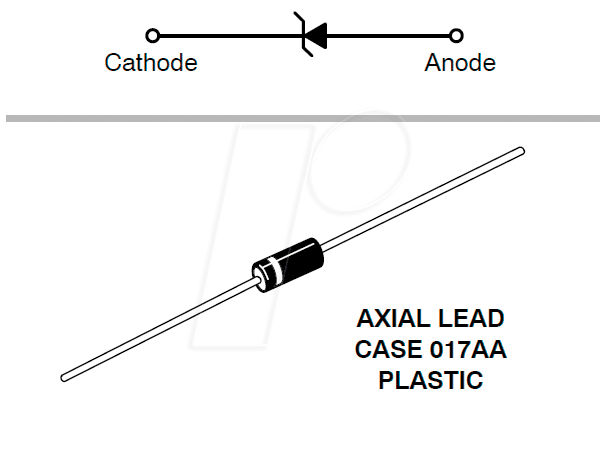

Was bedeutet der „Case 017AA“ bei dieser Zenerdiode?
Der „Case 017AA“ bezieht sich auf das physische Gehäuse der Zenerdiode. Bei leistungsfähigen Bauteilen wie dieser deutet ein solches Gehäuse auf eine robuste Konstruktion hin, die für eine effektive Wärmeableitung ausgelegt ist, was für die 5-Watt-Leistungsfähigkeit essentiell ist. Es ist oft ein Äquivalent zu Standard-Gehäusen wie DO-201AD, aber spezifische Details können je nach Hersteller variieren.
Wie unterscheidet sich die 1N 5344BG ONS von einer normalen Diode?
Im Gegensatz zu einer Standarddiode, die primär als Gleichrichter dient und in Sperrichtung blockiert, ist eine Zenerdiode so konzipiert, dass sie in Sperrichtung bei einer bestimmten Spannung (der Zener-Spannung) leitend wird und dabei die Spannung konstant hält. Die 1N 5344BG ONS ist speziell für diese Funktion optimiert.
Welche Maßnahmen sind bei der Anbringung der 1N 5344BG ONS in einer Schaltung zu beachten?
Aufgrund der Verlustleistung von 5 Watt ist eine ordnungsgemäße Wärmeableitung entscheidend. Die Verwendung eines Kühlkörpers kann bei dauerhafter Belastung ratsam sein. Achten Sie auch auf die korrekte Polung in der Schaltung, da Zenerdioden in Sperrichtung betrieben werden.
Bietet die 1N 5344BG ONS eine Temperaturkompensation?
Zenerdioden, insbesondere solche mit höheren Spannungen, können eine gewisse Abhängigkeit der Zener-Spannung von der Temperatur aufweisen. Die 1N 5344BG ONS ist für ihre Klasse optimiert, aber für extrem temperaturempfindliche Anwendungen können speziell temperaturkompensierte Zener-Referenzen erforderlich sein.
