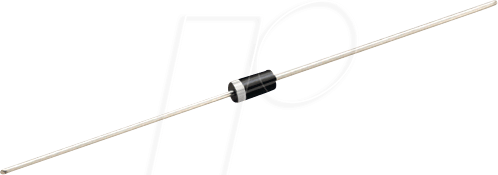

Entdecke die zuverlässige 1N4934 Gleichrichterdiode – Dein Schlüssel zu stabiler Stromversorgung
In der Welt der Elektronik ist eine stabile und zuverlässige Stromversorgung das A und O. Die 1N4934 Gleichrichterdiode ist ein kleines, aber unverzichtbares Bauteil, das genau das leistet. Mit ihren soliden Leistungsdaten und der robusten Bauweise im DO-41 Gehäuse ist sie der ideale Partner für eine Vielzahl von Anwendungen – von Hobbyprojekten bis hin zu professionellen Schaltungen.
Stell dir vor, du arbeitest an einem Herzensprojekt, einer Schaltung, die du dir schon lange vorgenommen hast. Du investierst Zeit, Mühe und Leidenschaft. Was wäre frustrierender, als wenn eine instabile Stromversorgung deine Arbeit zunichtemacht? Hier kommt die 1N4934 ins Spiel. Sie sorgt dafür, dass der Stromfluss in die richtige Richtung gelenkt wird und deine Schaltung zuverlässig mit Gleichstrom versorgt wird.
Technische Details, die überzeugen
Die 1N4934 ist mehr als nur eine Diode. Sie ist ein Versprechen für Stabilität und Verlässlichkeit. Hier sind die wichtigsten technischen Details, die sie auszeichnen:
- Sperrspannung (VRRM): 100 V – Bietet ausreichend Spielraum für gängige Anwendungen.
- Durchlassstrom (IF): 0,5 A – Genug Leistung für viele kleinere und mittlere Schaltungen.
- Gehäuse: DO-41 – Kompakt und einfach zu verarbeiten.
- Sperrverzögerungszeit (trr): Typisch 200 ns – Schnelle Schaltzeiten für effiziente Gleichrichtung.
Diese Spezifikationen machen die 1N4934 zu einem vielseitigen Bauteil, das in unterschiedlichsten Bereichen eingesetzt werden kann.
Anwendungsbereiche: Wo die 1N4934 glänzt
Die Vielseitigkeit der 1N4934 kennt kaum Grenzen. Hier sind einige Beispiele, wo sie ihre Stärken ausspielen kann:
- Gleichrichtung von Wechselspannung: Ihre Hauptaufgabe! Wandelt AC in DC um, unverzichtbar für Netzteile und Ladegeräte.
- Freilaufdiode: Schützt Transistoren und andere Bauteile vor induktiven Spannungsspitzen beim Abschalten von Relais oder Motoren.
- Verpolungsschutz: Bewahrt deine Schaltungen vor Schäden durch falsche Polarität.
- Signaldiode: In einigen Anwendungen kann sie auch zur Demodulation oder zum Schutz von Signalen eingesetzt werden.
Ob du ein einfaches Netzteil für dein Arduino-Projekt baust, eine Schutzschaltung für einen Mikrocontroller entwirfst oder eine Gleichrichtung in einem Audiosystem benötigst – die 1N4934 ist ein zuverlässiger Partner.
Warum die 1N4934 die richtige Wahl ist
Es gibt viele Dioden auf dem Markt, aber die 1N4934 zeichnet sich durch einige besondere Vorteile aus:
- Robustheit: Das DO-41 Gehäuse ist bewährt und schützt die Diode zuverlässig vor äußeren Einflüssen.
- Verlässlichkeit: Die 1N4934 ist ein ausgereiftes Produkt, das sich in unzähligen Anwendungen bewährt hat.
- Einfache Handhabung: Dank des bedrahteten Designs lässt sie sich leicht in Schaltungen einlöten.
- Kostengünstig: Ein hervorragendes Preis-Leistungs-Verhältnis macht sie auch für budgetbewusste Projekte attraktiv.
Stell dir vor, du hast eine knifflige Schaltung entworfen und benötigst eine Diode, auf die du dich verlassen kannst. Die 1N4934 gibt dir die Sicherheit, dass deine Schaltung zuverlässig funktioniert und du dich auf das Wesentliche konzentrieren kannst: deine kreative Vision.
Technische Daten im Überblick
Hier findest du noch einmal alle wichtigen technischen Daten in einer übersichtlichen Tabelle:
| Parameter | Wert |
|---|---|
| Sperrspannung (VRRM) | 100 V |
| Durchlassstrom (IF) | 0,5 A |
| Spitzenstrom (IFSM) | 30 A |
| Vorwärtsspannung (VF) | 1 V (bei 0,5 A) |
| Sperrstrom (IR) | 5 µA (bei 100 V) |
| Betriebstemperaturbereich | -65 °C bis +175 °C |
| Gehäuse | DO-41 |
Diese Tabelle gibt dir einen schnellen Überblick über die wichtigsten Kennwerte der 1N4934. So kannst du sicherstellen, dass sie für deine Anwendung geeignet ist.
Installation und Tipps
Die Installation der 1N4934 ist denkbar einfach. Hier sind ein paar Tipps, die dir helfen:
- Polarität beachten: Die Diode hat eine Kathode (markiert durch einen Ring) und eine Anode. Achte darauf, sie richtig herum in die Schaltung einzubauen.
- Löten: Verwende ein sauberes Lötzinn und achte darauf, die Diode nicht zu überhitzen. Kurze Lötzeiten sind ideal.
- Kühlung: Bei höheren Strömen kann es sinnvoll sein, die Diode mit einem Kühlkörper zu versehen, um eine Überhitzung zu vermeiden.
- Datenblatt konsultieren: Das Datenblatt des Herstellers enthält detaillierte Informationen und kann bei der Planung deiner Schaltung hilfreich sein.
Mit diesen Tipps bist du bestens gerüstet, um die 1N4934 erfolgreich in deine Projekte zu integrieren.
Die 1N4934: Mehr als nur ein Bauteil
Die 1N4934 ist nicht nur eine Gleichrichterdiode. Sie ist ein Symbol für Zuverlässigkeit, Stabilität und die Freude am Tüfteln. Sie ist ein kleines Bauteil, das große Wirkung entfalten kann und dir hilft, deine elektronischen Visionen zu verwirklichen.
Bestelle jetzt deine 1N4934 und lass dich von ihrer Leistung überzeugen! Starte dein nächstes Projekt mit der Gewissheit, dass deine Stromversorgung stabil und zuverlässig ist.
FAQ – Häufig gestellte Fragen zur 1N4934
Hier findest du Antworten auf häufige Fragen zur 1N4934 Gleichrichterdiode:
Was bedeutet die Bezeichnung „1N4934“?
Die Bezeichnung „1N4934“ ist eine standardisierte Typenbezeichnung für Halbleiterdioden. Das „1N“ steht für eine Diode mit einer einzigen pn-Übergangszone, und die Zahl „4934“ ist eine spezifische Kennung für dieses Diodenmodell.
Wie erkenne ich die Kathode der 1N4934?
Die Kathode der 1N4934 ist durch einen silbernen oder grauen Ring am Gehäuse gekennzeichnet. Achte beim Einbau in deine Schaltung darauf, die Polarität korrekt zu beachten.
Kann ich die 1N4934 durch eine andere Diode ersetzen?
Ja, das ist möglich, aber du solltest darauf achten, dass die Ersatzdiode ähnliche oder bessere Spezifikationen hat. Achte vor allem auf die Sperrspannung (VRRM) und den Durchlassstrom (IF). Eine 1N4007 wäre beispielsweise ein gängiger Ersatz mit einer höheren Sperrspannung.
Was passiert, wenn ich die 1N4934 falsch herum einbaue?
Wenn du die 1N4934 falsch herum einbaust, kann sie ihre Funktion als Gleichrichterdiode nicht erfüllen. Im schlimmsten Fall kann die Diode beschädigt werden, insbesondere wenn eine hohe Spannung anliegt. Daher ist es wichtig, die Polarität beim Einbau zu überprüfen.
Ist die 1N4934 für hohe Frequenzen geeignet?
Die 1N4934 ist nicht primär für Hochfrequenzanwendungen konzipiert. Ihre Sperrverzögerungszeit (trr) ist relativ hoch, was ihre Leistung bei hohen Frequenzen einschränkt. Für Hochfrequenzanwendungen solltest du spezielle Schottky-Dioden in Betracht ziehen.
Wie viel Strom kann die 1N4934 maximal aushalten?
Die 1N4934 kann einen kontinuierlichen Durchlassstrom (IF) von 0,5 A aushalten. Kurzzeitig kann sie auch einen höheren Strom (IFSM) von bis zu 30 A verkraften, beispielsweise bei Stoßströmen. Es ist wichtig, die spezifizierten Grenzwerte einzuhalten, um eine Beschädigung der Diode zu vermeiden.
Kann ich mehrere 1N4934 parallel schalten, um den Strom zu erhöhen?
Ja, es ist prinzipiell möglich, mehrere 1N4934 parallel zu schalten, um den maximalen Durchlassstrom zu erhöhen. Allerdings ist es wichtig, Vorwiderstände in Reihe zu jeder Diode zu schalten, um sicherzustellen, dass der Strom gleichmäßig auf die einzelnen Dioden verteilt wird und keine einzelne Diode überlastet wird.
Wo finde ich das Datenblatt der 1N4934?
Das Datenblatt der 1N4934 findest du in der Regel auf der Webseite des Herstellers (z.B. Onsemi, Vishay, Diodes Incorporated). Eine einfache Google-Suche nach „1N4934 datasheet“ führt dich in der Regel direkt zum gewünschten PDF-Dokument.
