Zuverlässige Schaltungslösungen mit der 1N4148 Schalt-Diode
Die 1N4148 Schalt-Diode ist die unverzichtbare Komponente für jeden Elektronik-Enthusiasten, Ingenieur oder Hobbyisten, der auf präzise und schnelle Signalverarbeitung in seinen Schaltungen angewiesen ist. Wenn Sie zuverlässig unerwünschte Rückströme blockieren, Signale gleichrichten oder Schutzschaltungen implementieren möchten, bietet Ihnen diese Diode die benötigte Performance und Stabilität für anspruchsvolle Anwendungen.
Warum die 1N4148 die überlegene Wahl ist
Im Gegensatz zu vielen weniger spezifizierten oder trägeren Dioden, glänzt die 1N4148 durch ihre außergewöhnlich schnelle Schaltzeit und ihre robuste Auslegung. Sie ist speziell für den Einsatz in schnellen Schaltungen konzipiert, wo herkömmliche Dioden an ihre Grenzen stoßen würden. Die präzise Fertigung und die definierten Kennwerte stellen sicher, dass Ihre Schaltungen stabil und fehlerfrei arbeiten. Dies macht sie zur bevorzugten Wahl für Profis, die keine Kompromisse bei der Zuverlässigkeit eingehen wollen.
Hauptvorteile der 1N4148 Schalt-Diode
- Hohe Schaltgeschwindigkeit: Ermöglicht schnelle Signalverarbeitung und minimiert Latenzzeiten in digitalen und analogen Schaltungen.
- Zuverlässige Sperrspannung: Mit einer maximalen Sperrspannung von 100 V bietet sie ausreichenden Schutz gegen Rückströme in einer Vielzahl von Anwendungen.
- Robuste Strombelastbarkeit: Ein Dauerstrom von 150 mA ist für viele gängige Schaltanwendungen ausreichend und sorgt für Stabilität auch unter Last.
- Standardisiertes DO-35 Gehäuse: Das kompakte und weit verbreitete DO-35 Gehäuse ermöglicht eine einfache Integration in Standard-Leiterplattenlayouts und eine einfache Handhabung bei der Bestückung.
- Breiter Einsatzbereich: Ideal für Gleichrichtung, Signalentkopplung, Schutzschaltungen und mehr in Kommunikationsgeräten, Computern und Konsumerelektronik.
- Kosteneffiziente Lösung: Bietet exzellente Leistung zu einem attraktiven Preis und ist somit eine wirtschaftliche Wahl für Massenproduktion und Prototyping.
Technische Spezifikationen und Eigenschaften
Die 1N4148 Schalt-Diode ist ein Meisterwerk der Halbleitertechnologie, das für höchste Leistung in anspruchsvollen elektronischen Schaltungen entwickelt wurde. Ihre Kernkompetenz liegt in der schnellen und präzisen Umschaltung zwischen leitendem und sperrendem Zustand, was sie zu einer idealen Komponente für Hochfrequenzanwendungen und digitale Logikschaltungen macht.
Der Kern der 1N4148 ist eine p-n-Übergang aus Silizium, der sorgfältig gefertigt wird, um optimale elektrische Eigenschaften zu gewährleisten. Die Rückwärtserholzeit, ein entscheidender Parameter für Schaltioden, ist extrem kurz. Dies bedeutet, dass die Diode nach dem Umschalten vom leitenden in den sperrenden Zustand sehr schnell ihre Sperrwirkung aufbaut und so unerwünschte Signalüberschwinger oder falsche Logikpegel verhindert. Dies ist besonders kritisch in schnellen digitalen Systemen, wo jede Nanosekunde zählt.
Die maximale Sperrspannung von 100 Volt (VRRM) ist ein weiteres wichtiges Merkmal, das die Vielseitigkeit der 1N4148 unterstreicht. Diese Spannung gibt an, bis zu welchem Wert die Diode in Sperrrichtung betrieben werden kann, ohne dass es zu einem Durchbruch kommt. Für viele typische Anwendungen in der Niederspannungselektronik bietet dieser Wert eine signifikante Sicherheitsmarge und schützt empfindliche Schaltungsteile effektiv vor Überspannungen.
Der maximale Gleichrichtstrom von 150 Milliampere (IF(AV)) bezieht sich auf den durchschnittlichen Strom, der dauerhaft durch die Diode fließen kann, wenn sie in Durchlassrichtung betrieben wird. Diese Spezifikation ist entscheidend für die Auslegung von Netzteilen, Ladestromkreisen und anderen Anwendungen, bei denen die Diode als Gleichrichter fungiert. Die 150 mA sind für eine Vielzahl von kleineren bis mittleren Lasten vollkommen ausreichend.

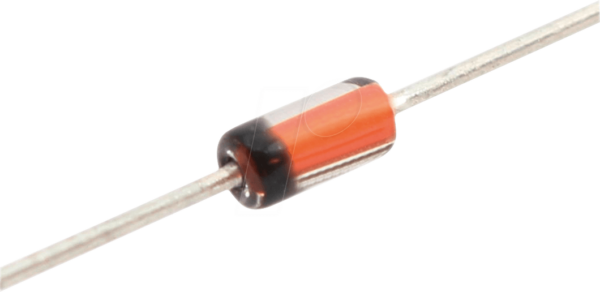

Die 1N4148 wird im bewährten DO-35 Gehäuse gefertigt. Dieses Gehäuse ist ein Standard in der Elektronikindustrie und zeichnet sich durch seine geringe Größe, seine einfache Handhabung und seine hohe Zuverlässigkeit aus. Die beiden Anschlussdrähte ermöglichen eine einfache Durchsteckmontage (Through-Hole Technology – THT) auf Leiterplatten. Die robuste Vergussmasse schützt die empfindliche Halbleiterstruktur vor mechanischer Beanspruchung und Umwelteinflüssen.
Die thermischen Eigenschaften sind ebenfalls von Bedeutung. Die maximale Sperrschichttemperatur liegt typischerweise bei 150 °C, was eine breite Betriebstemperaturspanne ermöglicht. Bei der Auslegung von Schaltungen muss jedoch die Verlustleistung der Diode berücksichtigt werden, um eine Überhitzung zu vermeiden. Dies wird durch den Gleichrichtstrom und die Durchlassspannung bestimmt.
Die 1N4148 eignet sich hervorragend für eine Vielzahl von Anwendungen. In Gleichrichterschaltungen wandelt sie Wechselstrom in Gleichstrom um. In Schutzschaltungen wird sie eingesetzt, um empfindliche Bauteile vor Verpolung oder transienten Überspannungen zu schützen. In digitalen Schaltungen fungiert sie als schneller Schalter, beispielsweise zur Entkopplung von Signalen oder zur Erzeugung von Rechteckimpulsen. Ihre schnelle Reaktion macht sie auch für HF-Anwendungen (Hochfrequenz) geeignet, wo die schnelle Umschaltung von entscheidender Bedeutung ist.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Schnelle Schalt-Diode |
| Maximale Sperrspannung (VRRM) | 100 V |
| Maximaler Gleichrichtstrom (IF(AV)) | 150 mA |
| Maximale Spitzen-Stoßstrom (IFSM) | ca. 4 A (für 1 µs Pulsbreite) |
| Maximale Durchlassspannung (VF) bei 150 mA | ca. 1 V |
| Rückwärtsstrom (IR) bei 100 V | typ. < 1 µA |
| Rückwärtserholzeit (trr) | typ. 4 ns |
| Gehäuse | DO-35 (SMD-Äquivalent: SOD-23 mit angepassten Abmessungen, aber DO-35 ist die klassische Form) |
| Betriebstemperaturbereich | -65 °C bis +150 °C |
| Material der Sperrschicht | Hochwertiges Silizium (Si) |
| Anwendungsbereiche | Gleichrichtung, Signalentkopplung, Schutzschaltungen, HF-Anwendungen, Digitale Logik, Prototyping |
Anwendungsgebiete der 1N4148
Die Flexibilität und Zuverlässigkeit der 1N4148 Schalt-Diode ermöglicht ihren Einsatz in einer beeindruckenden Bandbreite von elektronischen Applikationen. Ihre primäre Stärke liegt in der schnellen Signalverarbeitung, was sie zu einem Favoriten in Bereichen macht, wo Präzision und Geschwindigkeit entscheidend sind.
Gleichrichtung: In einfachen Netzteilen und Spannungsreglern wandelt die 1N4148 den Wechselstrom aus der Steckdose oder von einem Transformator in pulsierenden Gleichstrom um. Obwohl sie für hohe Ströme nicht geeignet ist, ist sie perfekt für die Vor-Gleichrichtung von Signalleitungen oder für kleinere Ladeströme.
Schutzschaltungen: Eine der häufigsten Anwendungen ist der Schutz vor Verpolung. Wenn beispielsweise eine Batterie falsch herum angeschlossen wird, blockiert die Diode den Stromfluss und verhindert so Schäden an der Elektronik. Ebenso kann sie zum Schutz vor transienten Spannungsspitzen eingesetzt werden, indem sie diese ableitet und so empfindliche ICs schont.
Logik- und Digitale Schaltungen: In digitalen Systemen agiert die 1N4148 als schneller Schalter. Sie wird verwendet, um Signale zu entkoppeln, z. B. um sicherzustellen, dass ein Signal von einer Logikschaltung die Eingänge anderer Schaltungen nicht negativ beeinflusst. Auch in komplexeren Logikgattern oder zur Erzeugung von Impulsen findet sie Anwendung.
HF-Anwendungen: Die niedrige Kapazität und die schnelle Umschaltzeit machen die 1N4148 auch für Anwendungen im Radiofrequenzbereich interessant. Sie kann zur Demodulation von Signalen, als Mischer oder in anderen Hochfrequenzschaltungen eingesetzt werden, wo eine schnelle Reaktion auf Eingangssignale erforderlich ist.
Signalaufbereitung und Filterung: In analogen Schaltungen kann die 1N4148 zur Begrenzung von Signalpegeln (Clipping) oder als Teil von einfachen Filtern verwendet werden. Ihre präzisen Schalteigenschaften tragen dazu bei, das Signalverhalten exakt zu steuern.
Prototyping und Bildung: Aufgrund ihrer Kosteneffizienz, Verfügbarkeit und ihres robusten Verhaltens ist die 1N4148 eine Standardkomponente in vielen Lernkits und für das Prototyping von neuen Schaltungen. Sie ermöglicht es Studenten und Hobbyisten, grundlegende Konzepte der Elektronik praktisch zu erfahren.
Automobil- und Industrieelektronik: Auch wenn höhere Spannungs- und Stromklassen oft spezielle Dioden erfordern, findet die 1N4148 in vielen kleineren Steuer- und Überwachungsmodulen innerhalb der Automobil- und Industrieproduktion ihren Einsatz.
FAQ – Häufig gestellte Fragen zu 1N4148 – Schalt-Diode, 100 V, 150 mA, DO-35
Was bedeutet die Bezeichnung 1N4148 genau?
Die Bezeichnung 1N4148 ist ein Standard-Präfix, das von den amerikanischen Militärstandards (MIL-SPEC) abgeleitet ist. „1N“ steht für eine einzelne Diode mit einem Halbleiterübergang. Die Nummer „4148“ identifiziert spezifisch die Eigenschaften dieser Diode, wie ihre Schaltgeschwindigkeit und ihre elektrische Leistung.
Für welche Art von Schaltungen ist die 1N4148 am besten geeignet?
Die 1N4148 ist ideal für schnelle Schaltanwendungen, Gleichrichtung in Niedrigstromkreisen, Signalentkopplung, Schutzschaltungen (z. B. Verpolungsschutz) und allgemeine digitale Logikfunktionen, bei denen eine schnelle Umschaltzeit und Zuverlässigkeit im Vordergrund stehen.
Kann die 1N4148 als Gleichrichter für ein Netzteil verwendet werden?
Ja, die 1N4148 kann als Gleichrichter für Netzteile mit geringer Stromaufnahme (bis zu 150 mA) verwendet werden, beispielsweise für kleine Ladegeräte, LED-Treiber oder zur Gleichrichtung von Hilfsspannungen. Für Netzteile mit höheren Stromanforderungen sind größere und robustere Gleichrichterdioden erforderlich.
Wie unterscheidet sich die 1N4148 von einer Standard-Gleichrichterdiode wie der 1N4001?
Der Hauptunterschied liegt in der Schaltgeschwindigkeit. Die 1N4148 ist eine schnelle Schalt-Diode mit einer sehr geringen Rückwärtserholzeit (typ. 4 ns), was sie für Hochfrequenz- und schnelle digitale Anwendungen prädestiniert. Die 1N4001 ist eine Standard-Gleichrichterdiode, die für höhere Ströme und Spannungen ausgelegt ist, aber deutlich langsamer schaltet und für schnelle Anwendungen ungeeignet ist.
Was passiert, wenn ich die maximale Sperrspannung von 100 V überschreite?
Wenn die angelegte Spannung in Sperrrichtung die maximale Sperrspannung von 100 V überschreitet, kann die Diode einen sogenannten „Durchbruch“ erfahren. Dies führt zu einem starken Stromfluss in Sperrrichtung und kann die Diode dauerhaft beschädigen oder zerstören.
Ist das DO-35 Gehäuse für Lötstationen oder Durchsteckmontage geeignet?
Ja, das DO-35 Gehäuse ist ein klassisches Gehäuse für die Durchsteckmontage (Through-Hole Technology – THT). Die beiden Anschlussdrähte können einfach durch die Löcher auf einer Leiterplatte gesteckt und dann von der anderen Seite verlötet werden. Es ist für die meisten gängigen Lötverfahren gut geeignet.
Kann ich die 1N4148 auch in SMD-Schaltungen verwenden?
Das klassische DO-35 Gehäuse ist eine THT-Bauform. Es gibt jedoch SMD-Äquivalente, die ähnliche elektrische Eigenschaften aufweisen, aber in SMD-Gehäusen wie SOD-123 oder SOD-323 geliefert werden. Wenn Sie eine SMD-Lösung benötigen, sollten Sie nach einer entsprechenden SMD-Schalt-Diode mit vergleichbaren Spezifikationen suchen.
