Hocheffiziente Gleichrichtung für anspruchsvolle Elektronikanwendungen: 1N 4007 DIO – Ihre Lösung für zuverlässige Stromwandlung
Für Ingenieure, Techniker und Hobby-Elektroniker, die eine zuverlässige und leistungsstarke Lösung für die Umwandlung von Wechselstrom in Gleichstrom benötigen, bietet die 1N 4007 DIO Gleichrichterdiode eine überlegene Wahl. Dieses Bauteil ist unverzichtbar, wenn es darum geht, elektronische Schaltungen vor Spannungsspitzen zu schützen, Signalintegrität zu gewährleisten und die Lebensdauer von Geräten zu verlängern. Die 1N 4007 DIO zeichnet sich durch ihre hohe Spannungsfestigkeit und ihren stabilen Betrieb aus, was sie zur idealen Komponente für eine Vielzahl von Netzteilen, Gleichrichterschaltungen und Schutzanwendungen macht.
Die Überlegenheit der 1N 4007 DIO: Mehr als nur eine Diode
Herkömmliche Gleichrichterdioden stoßen oft an ihre Grenzen, wenn es um hohe Spannungen oder kritische Anwendungen geht. Die 1N 4007 DIO hebt sich durch ihre herausragende Leistung und Zuverlässigkeit ab. Mit einer maximalen Sperrspannung von 1000 V und einem maximalen Durchlassstrom von 1 A ist sie für eine breite Palette von Anforderungen bestens gerüstet. Ihre robuste Bauweise und ihre sorgfältige Fertigung garantieren eine lange Lebensdauer und eine konsistente Performance, selbst unter anspruchsvollen Betriebsbedingungen. Dies macht sie zur ersten Wahl für alle, die keine Kompromisse bei der Qualität und Effizienz ihrer Schaltungen eingehen wollen.
Kernfunktionalitäten und technische Spezifikationen
Die 1N 4007 DIO ist eine Standard-Silizium-Gleichrichterdiode, die für ihre Robustheit und Vielseitigkeit bekannt ist. Ihre Hauptfunktion ist die Erzeugung von Gleichstrom aus einem Wechselstromsignal, indem sie den Stromfluss nur in eine Richtung erlaubt. Dies ist ein fundamentaler Prozess in fast jedem elektronischen Gerät, das mit Netzspannung arbeitet oder eine stabile Gleichspannung für seine Schaltungen benötigt.
- Maximale Sperrspannung (VRRM): 1000 V – Bietet exzellenten Schutz vor Überspannungen und ermöglicht den Einsatz in Hochspannungsanwendungen.
- Maximaler Durchlassstrom (IF(AV)): 1 A – Ausreichend für die meisten Niedrigstromanwendungen, Netzteile und Signalaufbereitungen.
- Durchlassspannungsabfall (VF): Typischerweise 0,9 V bis 1,1 V bei Nennstrom – Ein relativ niedriger Wert, der zur Energieeffizienz beiträgt.
- Hohe Stoßstrombelastbarkeit: Ermöglicht die Bewältigung kurzzeitiger Überlastungen ohne Beschädigung.
- Standard-Gehäuse: DO-41 – Ein gängiges und leicht zu handhabendes Gehäuse für Durchsteckmontage (THT), das eine einfache Integration in Leiterplatten ermöglicht.
- Breiter Betriebstemperaturbereich: Geeignet für den Einsatz in verschiedenen Umgebungen.
Anwendungsgebiete und Integrationsmöglichkeiten
Die Vielseitigkeit der 1N 4007 DIO erschließt sich aus ihren robusten technischen Daten. Sie ist eine Schlüsselkomponente in zahlreichen elektronischen Schaltungen und Geräten, wo eine zuverlässige Gleichrichtung und Spannungsstabilisierung erforderlich ist. Ihre Fähigkeit, hohe Spannungen zu handhaben, macht sie besonders wertvoll für Anwendungen, bei denen herkömmliche Dioden an ihre Grenzen stoßen würden.
- Netzteile: Als Brückengleichrichter in Netzteilen für Consumer-Elektronik, Industrieausrüstungen und Labornetzteile. Sie wandelt den Wechselstrom aus dem Netz in pulsierenden Gleichstrom um, der dann weiter gefiltert und stabilisiert wird.
- Schutzschaltungen: Zum Schutz empfindlicher elektronischer Komponenten vor schädlichen Spannungsspitzen oder Rückspannungen, beispielsweise in Kfz-Anwendungen oder bei der Stromversorgung von Mikrocontrollern.
- Signalgleichrichtung: In Kommunikationsgeräten, Sensorsystemen und Messtechnik zur Gewinnung von Gleichspannungskomponenten aus analogen Signalen.
- Pulsweitenmodulation (PWM): Als Teil von Schaltungen, die zur Steuerung von Motoren oder zur Leistungsregelung eingesetzt werden.
- Entkopplungsschaltungen: Um zu verhindern, dass unerwünschte Spannungsänderungen von einem Teil einer Schaltung auf einen anderen übertragen werden.
- Ladegeräte: Für verschiedene Arten von Akkus, bei denen eine kontrollierte Gleichrichtung zur Ladefunktion benötigt wird.
Hochwertige Bauteil-Spezifikationen im Detail
Die Auswahl der richtigen Gleichrichterdiode ist entscheidend für die Performance und Langlebigkeit einer elektronischen Schaltung. Die 1N 4007 DIO bietet hier eine herausragende Kombination aus technischen Parametern und physischen Eigenschaften, die sie zu einer bevorzugten Wahl für professionelle Anwendungen machen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typenbezeichnung | 1N 4007 DIO |
| Funktion | Gleichrichterdiode |
| Maximale Sperrspannung (VRRM) | 1000 V |
| Maximaler Durchlassstrom (IF(AV)) | 1 A |
| Durchlassspannung (VF bei IF = 1 A) | Max. 1.1 V |
| Stoßstrom (IFSM bei 50 Hz, 1 Periode) | 30 A |
| Betriebstemperaturbereich | -55 °C bis +175 °C |
| Gehäusetyp | DO-41 (Glasgehäuse mit axialen Anschlüssen) |
| Material und Aufbau | Hochreines Silizium-Halbleitermaterial, hermetisch versiegeltes Glasgehäuse zur Gewährleistung von Feuchtigkeits- und Korrosionsbeständigkeit. Die Anschlüsse sind verzinnt für optimale Lötbarkeit und elektrische Leitfähigkeit. |
| Design-Merkmale | Axiale Bauform ermöglicht einfache Bestückung auf Leiterplatten. Klare Markierung erleichtert die Orientierung im Schaltkreis. Optimiert für hohe thermische Belastbarkeit durch das Glasgehäuse. |
| Qualitätsmerkmale | Hergestellt nach strengen Qualitätsstandards, um konsistente Leistung und Zuverlässigkeit über lange Betriebszeiten zu gewährleisten. Jede Diode wird getestet, um die spezifizierten Parameter zu erfüllen. |
Häufig gestellte Fragen zu 1N 4007 DIO – Gleichrichterdiode, 1000 V, 1 A, DO-41
Was ist der Hauptvorteil der 1N 4007 DIO im Vergleich zu anderen 1A-Gleichrichterdioden?
Der entscheidende Vorteil der 1N 4007 DIO liegt in ihrer außergewöhnlich hohen Sperrspannung von 1000 V. Während viele Standard-1A-Gleichrichterdioden nur Spannungen bis 400 V oder 600 V bewältigen, bietet die 1N 4007 DIO eine deutlich höhere Reserve, was sie für anspruchsvollere und potenziell risikoreichere Anwendungen sicherer und zuverlässiger macht. Dies reduziert das Risiko von Durchschlägen und schützt die nachgeschaltete Elektronik effektiver.
Kann die 1N 4007 DIO in allen Netzteilen verwendet werden?
Ja, die 1N 4007 DIO ist hervorragend für den Einsatz in einer Vielzahl von Netzteilen geeignet, insbesondere dort, wo eine Wechselspannung bis zu 1000 V gleichgerichtet werden muss oder eine hohe Spannungsreserve gewünscht ist. Sie ist eine Standardkomponente in vielen AC/DC-Konvertern und Gleichrichterschaltungen. Bei der Dimensionierung ist jedoch immer der maximale Durchlassstrom von 1 A zu berücksichtigen. Für höhere Stromstärken sind entsprechend leistungsfähigere Dioden oder parallele Schaltungen erforderlich.
Wie unterscheidet sich das DO-41-Gehäuse von anderen Diodengehäusen?

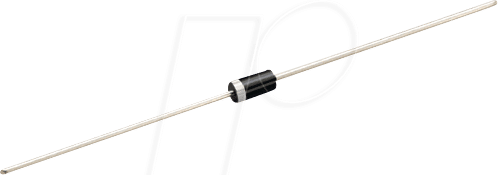

Das DO-41-Gehäuse ist ein kleines, zylindrisches Glasgehäuse mit zwei axialen Anschlüssen (Drähte an beiden Enden). Es ist ein weit verbreitetes und standardisiertes Gehäuse für kleine bis mittlere Leistungsdioden. Seine Vorteile sind die gute Wärmeabfuhr (durch das Glas), die einfache Montage auf Leiterplatten (THT-Bestückung) und die gute Beständigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit. Es unterscheidet sich von Gehäusen wie TO-220, die oft für höhere Leistungen verwendet werden und über Montagelöcher und eine Kühlfahne verfügen.
Ist die 1N 4007 DIO für die Gleichrichtung von Hochfrequenzsignalen geeignet?
Die 1N 4007 DIO ist primär für die Gleichrichtung von Netzfrequenzen (50/60 Hz) oder niedrigeren Frequenzen konzipiert. Für Hochfrequenzanwendungen (MHz-Bereich) sind spezielle Schottky-Dioden oder Ultrafast-Dioden besser geeignet, da diese geringere Schaltverluste und schnellere Schaltzeiten aufweisen. Die 1N 4007 DIO hat eine moderate Schaltgeschwindigkeit und könnte bei sehr hohen Frequenzen an ihre Grenzen stoßen.
Welche Art von Stromausfall kann die 1N 4007 DIO abfangen?
Die 1N 4007 DIO ist dafür ausgelegt, kurzzeitige Stoßströme (Surge Currents) zu bewältigen. Der spezifizierte Wert von 30 A für eine Periode bei 50 Hz gibt an, wie viel Strom die Diode für sehr kurze Zeit sicher aushalten kann, ohne beschädigt zu werden. Dies ist wichtig bei Einschaltvorgängen oder anderen transienten Ereignissen in der Schaltung. Langfristige Überströme, die den Nennwert von 1 A überschreiten, führen jedoch zu Überhitzung und Beschädigung.
Wie wichtig ist die Polarität bei der Installation der 1N 4007 DIO?
Die Polarität ist bei der Installation einer Gleichrichterdiode wie der 1N 4007 DIO von fundamentaler Bedeutung. Dioden lassen Strom nur in eine Richtung fließen (von Anode zu Kathode). Wird die Diode falsch herum eingebaut, wird sie die Funktion der Schaltung stören oder sogar beschädigt werden, falls die Sperrspannung überschritten wird. Die Kathode ist in der Regel durch einen Ring oder eine Markierung am Gehäuse gekennzeichnet. Es ist essenziell, diese Markierung zu beachten und die Diode gemäß dem Schaltplan richtig zu polen.
Welche Qualitätsunterschiede können zwischen verschiedenen Herstellern der 1N 4007 DIO bestehen?
Obwohl die grundlegenden Spezifikationen wie Sperrspannung und Stromstärke standardisiert sind, können sich die Qualität und Zuverlässigkeit zwischen verschiedenen Herstellern unterscheiden. Wesentliche Unterschiede liegen in der Reinheit der Halbleitermaterialien, der Präzision der Fertigungsprozesse, der Robustheit des Gehäuses und der Stringenz der Endprüfung. Hochwertige 1N 4007 Dioden von renommierten Herstellern bieten oft bessere Langzeitstabilität, niedrigere Leckströme und eine höhere Resistenz gegenüber thermischen Belastungen, was sich in einer längeren Lebensdauer der gesamten Schaltung niederschlägt.
