1N4005 Diode – Der zuverlässige Partner für Ihre Elektronikprojekte
Entdecken Sie die Leistungsfähigkeit und Vielseitigkeit der 1N4005 Gleichrichterdiode. Dieses unscheinbare Bauelement ist ein unverzichtbarer Helfer in unzähligen Elektronikschaltungen und sorgt für die zuverlässige Umwandlung von Wechselstrom in Gleichstrom. Mit ihren robusten Eigenschaften und der einfachen Handhabung ist die 1N4005 Diode der ideale Baustein für Hobbybastler, Studenten und professionelle Elektronikentwickler.
Technische Details, die überzeugen

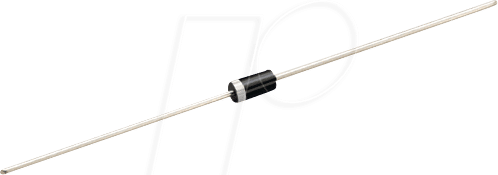

Die 1N4005 Diode ist eine axiale Silizium-Gleichrichterdiode, die sich durch ihre hohe Sperrspannung und den geringen Durchlassspannungsabfall auszeichnet. Das DO-41 Gehäuse ermöglicht eine einfache Montage auf Leiterplatten und in anderen elektronischen Baugruppen.
Wichtige Spezifikationen im Überblick:
- Sperrspannung (VRRM): 600 V – Bietet ausreichend Spielraum für Anwendungen in anspruchsvollen Umgebungen.
- Durchlassstrom (IF): 1 A – Ermöglicht die zuverlässige Versorgung von Verbrauchern mit moderatem Strombedarf.
- Stoßstrombelastbarkeit (IFSM): 30 A – Hält kurzzeitigen Stromspitzen stand, ohne Schaden zu nehmen.
- Durchlassspannung (VF): Typischerweise 1 V bei 1 A – Minimiert Verluste und trägt zur Effizienz Ihrer Schaltung bei.
- Sperrstrom (IR): Typischerweise 5 µA bei 600 V – Sorgt für minimale Leckströme und eine hohe Energieeffizienz.
- Gehäuse: DO-41 – Ermöglicht eine einfache und robuste Montage.
- Betriebstemperaturbereich: -65°C bis +175°C – Garantiert eine zuverlässige Funktion auch unter extremen Bedingungen.
Diese technischen Daten sprechen für sich: Die 1N4005 Diode ist ein verlässlicher Partner, auf den Sie sich in Ihren Projekten verlassen können. Sie ist nicht nur robust und leistungsstark, sondern auch einfach zu handhaben, was sie zur idealen Wahl für eine Vielzahl von Anwendungen macht.
Anwendungsbereiche: Wo die 1N4005 Diode glänzt
Die Vielseitigkeit der 1N4005 Diode kennt kaum Grenzen. Ob in Netzteilen, Ladegeräten, Frequenzumrichtern oder als Schutzdiode – sie leistet überall zuverlässige Dienste. Lassen Sie uns einige konkrete Beispiele betrachten:
- Netzteile: In Netzteilen dient die 1N4005 Diode zur Gleichrichtung der Wechselspannung, um eine stabile Gleichspannung für die Versorgung elektronischer Geräte zu erzeugen.
- Ladegeräte: In Ladegeräten für Akkus sorgt sie dafür, dass der Strom nur in eine Richtung fließt und verhindert so eine Entladung des Akkus in den Stromkreis.
- Frequenzumrichter: In Frequenzumrichtern wird die 1N4005 Diode zur Gleichrichtung der Eingangsspannung verwendet, bevor diese in eine variable Frequenz umgewandelt wird.
- Freilaufdiode: Als Freilaufdiode schützt sie Transistoren und andere Bauelemente vor Spannungsspitzen, die beim Abschalten induktiver Lasten entstehen können.
- Verpolungsschutz: Sie kann als Verpolungsschutz eingesetzt werden, um elektronische Schaltungen vor Schäden durch falsche Polarität zu bewahren.
- Gleichrichtungssschaltungen: Ob Einweg-, Brücken- oder Mittelpunktschaltung, die 1N4005 ist vielseitig einsetzbar.
Die Einsatzmöglichkeiten sind schier endlos. Mit der 1N4005 Diode in Ihrem Werkzeugkasten sind Sie bestens gerüstet, um Ihre Elektronikprojekte erfolgreich umzusetzen. Sie ist das kleine, aber feine Detail, das den Unterschied ausmacht – für eine zuverlässige und stabile Stromversorgung in all Ihren Anwendungen.
Der emotionale Mehrwert: Vertrauen und Sicherheit für Ihre Projekte
Mehr als nur ein elektronisches Bauelement: Die 1N4005 Diode steht für Zuverlässigkeit und Sicherheit in Ihren Projekten. Stellen Sie sich vor, Sie arbeiten an einer komplexen Schaltung, investieren Zeit und Mühe in jedes Detail. Da ist es beruhigend zu wissen, dass Sie sich auf jedes einzelne Bauelement verlassen können. Die 1N4005 Diode gibt Ihnen dieses Gefühl der Sicherheit. Sie ist ein stiller Held, der im Hintergrund arbeitet und dafür sorgt, dass alles reibungslos funktioniert.
Mit der 1N4005 Diode können Sie Ihre Ideen verwirklichen, ohne sich Sorgen um unerwartete Ausfälle oder Schäden machen zu müssen. Sie ist der Fels in der Brandung, der Ihre Schaltungen vor Überspannung und anderen Gefahren schützt. Sie ist der Schlüssel zu einer erfolgreichen Umsetzung Ihrer Projekte, egal wie komplex oder anspruchsvoll sie auch sein mögen.
Diese Diode ist mehr als nur ein Produkt; sie ist ein Versprechen: Das Versprechen von Qualität, Zuverlässigkeit und Sicherheit. Investieren Sie in die 1N4005 Diode und investieren Sie in den Erfolg Ihrer Projekte.
Montage und Handhabung: So einfach geht’s
Die Montage der 1N4005 Diode ist denkbar einfach und erfordert keine besonderen Vorkenntnisse. Dank des standardisierten DO-41 Gehäuses lässt sie sich problemlos in Ihre Schaltungen integrieren.
Schritt-für-Schritt-Anleitung:
- Polarität beachten: Die 1N4005 Diode ist ein polarisiertes Bauelement. Das bedeutet, sie hat eine Anode (+) und eine Kathode (-). Die Kathode ist durch einen farbigen Ring am Gehäuse gekennzeichnet.
- Einsetzen: Stecken Sie die Diode so in Ihre Schaltung, dass die Anode mit dem positiven Potential und die Kathode mit dem negativen Potential verbunden ist.
- Verlöten: Löten Sie die Anschlüsse der Diode sorgfältig fest, um eine sichere und dauerhafte Verbindung zu gewährleisten.
- Kontrolle: Überprüfen Sie nach dem Löten, ob die Diode korrekt positioniert ist und ob es keine Kurzschlüsse gibt.
Tipps und Tricks:
- Verwenden Sie eine Pinzette, um die Diode während des Lötens zu fixieren.
- Achten Sie darauf, dass die Lötstellen sauber und glänzend sind.
- Vermeiden Sie Überhitzung der Diode beim Löten, da dies ihre Eigenschaften beeinträchtigen kann.
- Bei Bedarf können Sie die Anschlüsse der Diode vor dem Einsetzen mit einer Zange biegen, um sie besser an die Gegebenheiten Ihrer Schaltung anzupassen.
Mit diesen einfachen Schritten und Tipps ist die Montage der 1N4005 Diode ein Kinderspiel. Selbst Anfänger können sie problemlos in ihre Projekte integrieren und von ihren Vorteilen profitieren.
Alternativen und Ergänzungen: Für jede Anforderung die passende Lösung
Obwohl die 1N4005 Diode in vielen Anwendungen eine ausgezeichnete Wahl ist, gibt es Situationen, in denen andere Dioden oder Bauelemente besser geeignet sind. Hier ein kurzer Überblick über einige Alternativen und Ergänzungen:
| Diode/Bauelement | Eigenschaften | Anwendungsbereich | Vorteile | Nachteile |
|---|---|---|---|---|
| 1N4007 | 1000 V Sperrspannung | Anwendungen mit höherer Spannung | Höhere Sicherheit bei Überspannung | Geringfügig höherer Preis |
| 1N4148 | Schnelle Schaltzeiten | Schaltanwendungen, Logikschaltungen | Schnellere Reaktion auf Spannungssprünge | Geringere Strombelastbarkeit |
| Schottky-Diode | Geringe Durchlassspannung | Hocheffiziente Gleichrichtung | Geringere Verluste, höhere Effizienz | Geringere Sperrspannung |
| Z-Diode | Konstante Spannung bei Rückwärtsbetrieb | Spannungsstabilisierung | Ermöglicht einfache Spannungsregler | Nur für bestimmte Spannungsbereiche geeignet |
| Brückengleichrichter | Vollweggleichrichtung | Einfache Gleichrichtung von Wechselspannung | Ermöglicht die Umwandlung von Wechselspannung in Gleichspannung mit geringem Aufwand | Benötigt mehr Platz als einzelne Dioden |
Die Wahl der richtigen Diode hängt immer von den spezifischen Anforderungen Ihrer Anwendung ab. Berücksichtigen Sie Faktoren wie Spannung, Strom, Schaltgeschwindigkeit und Effizienz, um die optimale Lösung zu finden. Mit der richtigen Kombination aus Dioden und anderen Bauelementen können Sie Ihre Schaltungen perfekt auf Ihre Bedürfnisse abstimmen.
FAQ – Häufig gestellte Fragen zur 1N4005 Diode
Hier finden Sie Antworten auf häufig gestellte Fragen rund um die 1N4005 Diode. Wir hoffen, dass diese Informationen Ihnen helfen, das Produkt besser zu verstehen und optimal in Ihren Projekten einzusetzen.
- Was ist der Unterschied zwischen der 1N4005 und der 1N4007 Diode?
Der Hauptunterschied liegt in der maximal zulässigen Sperrspannung. Die 1N4005 hat eine Sperrspannung von 600 V, während die 1N4007 eine Sperrspannung von 1000 V besitzt. Die 1N4007 ist somit besser für Anwendungen geeignet, bei denen höhere Spannungen auftreten können.
- Wie erkenne ich die Kathode der 1N4005 Diode?
Die Kathode (der negative Anschluss) der 1N4005 Diode ist durch einen farbigen Ring (meistens silber oder grau) am Gehäuse gekennzeichnet.
- Kann ich die 1N4005 Diode als Freilaufdiode verwenden?
Ja, die 1N4005 Diode eignet sich gut als Freilaufdiode, um Transistoren oder andere Bauelemente vor Spannungsspitzen zu schützen, die beim Abschalten induktiver Lasten (z.B. Relais oder Motoren) entstehen können.
- Was passiert, wenn ich die Diode falsch herum einbaue?
Wenn Sie die Diode falsch herum einbauen, wird sie in der Regel keinen Strom durchlassen. Im schlimmsten Fall kann die Diode beschädigt werden, wenn die Spannung zu hoch ist. Es ist daher wichtig, die Polarität beim Einbau zu beachten.
- Welchen Spannungsabfall hat die 1N4005 Diode?
Der typische Durchlassspannungsabfall (VF) der 1N4005 Diode beträgt etwa 1 V bei einem Durchlassstrom von 1 A.
- Ist die 1N4005 Diode für hohe Frequenzen geeignet?
Die 1N4005 Diode ist nicht speziell für hohe Frequenzen optimiert. Für Anwendungen mit hohen Frequenzen sind spezielle Dioden mit schnelleren Schaltzeiten (z.B. Schottky-Dioden) besser geeignet.
- Wo kann ich die Datenblatt der 1N4005 Diode finden?
Datenblätter der 1N4005 Diode finden Sie auf den Webseiten der Hersteller (z.B. Vishay, ON Semiconductor, STMicroelectronics) oder auf Elektronik-Distributionsplattformen.
Wir hoffen, dass diese FAQ Ihre Fragen beantwortet haben. Sollten Sie weitere Fragen haben, zögern Sie nicht, uns zu kontaktieren.
