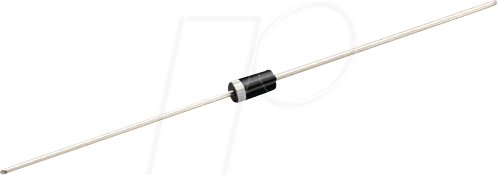

Leistungsstarke Gleichrichtung für Ihre Elektronikprojekte: 1N 4004 DIO – 400 V, 1 A, DO-41
Die 1N 4004 DIO Gleichrichterdiode ist die essenzielle Komponente zur Umwandlung von Wechselstrom (AC) in Gleichstrom (DC) in Ihren elektronischen Schaltungen. Ob für professionelle Entwicklungen, Reparaturen von Haushaltsgeräten oder anspruchsvolle Hobbyprojekte, diese Diode bietet eine zuverlässige und effiziente Lösung zur Stromstabilisierung.
Maximale Zuverlässigkeit und Leistung
Die 1N 4004 DIO zeichnet sich durch ihre Robustheit und Leistungsfähigkeit aus. Mit einer Sperrspannung von bis zu 400 Volt und einem Durchlassstrom von 1 Ampere ist sie für eine Vielzahl von Anwendungen bestens gerüstet. Ihre präzise Fertigung garantiert eine gleichbleibend hohe Performance und schützt Ihre empfindlichen elektronischen Komponenten vor schädlichen Spannungsspitzen und unerwünschten Stromrichtungen.
Herausragende Eigenschaften der 1N 4004 DIO
- Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 400 V ist die Diode ideal für Anwendungen, die eine sichere Trennung von Wechsel- und Gleichstromkreisen erfordern.
- Zuverlässiger Durchlassstrom: Ein kontinuierlicher Durchlassstrom von 1 A ermöglicht den Einsatz in zahlreichen Netzteilen und Stromversorgungen, wo eine stabile Gleichrichtung unerlässlich ist.
- Effiziente Gleichrichtung: Die Diode gewährleistet eine effektive Umwandlung von Wechselstrom in Gleichstrom mit minimalen Verlusten, was die Effizienz Ihrer Schaltung erhöht.
- Lange Lebensdauer: Hochwertige Materialien und eine sorgfältige Verarbeitung sorgen für eine außergewöhnlich lange Lebensdauer und Zuverlässigkeit unter verschiedenen Betriebsbedingungen.
- Standardisierte Bauform (DO-41): Die kompakte DO-41 Bauform erleichtert die Integration in verschiedenste Leiterplattenlayouts und ermöglicht eine platzsparende Montage.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | Gleichrichterdiode |
| Modell | 1N 4004 DIO |
| Maximale Sperrspannung (Vrrm) | 400 V |
| Maximaler mittlerer Durchlassstrom (Io) | 1 A |
| Spitzenstrom (Ifsm) | 30 A (1-periodischer Puls, 50/60 Hz) |
| Durchlassspannung (Vf) bei If = 1A | Max. 1.0 V |
| Betriebstemperaturbereich (Tj) | -55 °C bis +175 °C |
| Gehäuseform | DO-41 |
| Hersteller-Artikelnummer | 1N4004 DIO |
Anwendungsbereiche und Einsatzmöglichkeiten
Die 1N 4004 DIO ist ein fundamentaler Baustein in praktisch jeder Anwendung, die eine Gleichrichtung von Wechselspannungen erfordert. Sie ist unverzichtbar in:
- Netzteilen: Die Diode ist das Herzstück vieler AC/DC-Konverter, sei es in kleinen Netzteilen für Unterhaltungselektronik oder in leistungsfähigeren Netzteilen für Industrieanwendungen. Sie ermöglicht die Umwandlung der netzseitigen Wechselspannung in die benötigte Gleichspannung für elektronische Geräte.
- Schutzschaltungen: Zur Verhinderung von Rückströmen oder zum Schutz vor Verpolung wird die 1N 4004 DIO häufig in Schutzbeschaltungen eingesetzt, um empfindliche Komponenten vor Beschädigungen zu bewahren.
- Signalverarbeitung: In bestimmten Signalverarbeitungspfaden kann die Diode zur Demodulation oder zur Begrenzung von Signalen genutzt werden.
- Motorsteuerungen: In einfachen Gleichstrommotorsteuerungen kann die Diode dazu dienen, die Spannungsrichtung zu steuern oder als Freilaufdiode zu fungieren.
- Reparatur und Wartung: Als Standardkomponente ist die 1N 4004 DIO eine häufig benötigte Ersatzdiode für eine Vielzahl von Geräten und Systemen, wodurch die Lebensdauer bestehender Elektronik verlängert wird.
Warum die 1N 4004 DIO die optimale Wahl ist
Im Vergleich zu anderen Gleichrichterkomponenten oder integrierten Lösungen bietet die 1N 4004 DIO eine unschlagbare Kombination aus Kosten, Leistung und Flexibilität. Ihre diskrete Bauweise erlaubt eine präzise Platzierung im Schaltungsdesign und eine individuelle Anpassung an spezifische Anforderungen. Die bewährte Technologie und die robusten Spezifikationen machen sie zu einer Investition, die auf Langlebigkeit und Zuverlässigkeit setzt. Während integrierte Gleichrichterbrücken komplexere Schaltungen erfordern können, ermöglicht die 1N 4004 DIO eine modulare und gut verständliche Implementierung von Gleichrichtungsfunktionen.
Die technische Überlegenheit im Detail
Die 1N 4004 DIO basiert auf einer Silizium-PN-Übergangsstruktur, die für ihre hohe Effizienz und Zuverlässigkeit bekannt ist. Die spezifische Dotierung des Halbleitermaterials und die optimierte Geometrie des PN-Übergangs minimieren den Spannungsabfall im leitenden Zustand (Vorwärtsspannung) und reduzieren somit die Leistungsverluste. Dies ist entscheidend für Anwendungen, bei denen Energieeffizienz eine wichtige Rolle spielt. Die schnelle Schaltzeit der Diode ermöglicht eine effektive Gleichrichtung auch bei höheren Frequenzen, was sie für eine breite Palette von Stromversorgungen und Schaltanwendungen geeignet macht. Die maximale Sperrspannung von 400 V bietet zudem eine signifikante Reserve, die Schutz vor Spannungsspitzen bietet, die über die Nennspannung hinausgehen können. Die DO-41 Gehäuseform, ein Standard in der Elektronikindustrie, garantiert eine einfache Handhabung und Montage auf Standard-Leiterplatten (PCBs) und bietet gleichzeitig eine ausreichende Isolation und thermische Ableitung für den Nennstrom.
FAQ – Häufig gestellte Fragen zu 1N 4004 DIO – Gleichrichterdiode, 400 V, 1 A, DO-41
Was genau ist eine Gleichrichterdiode und wofür wird sie benötigt?
Eine Gleichrichterdiode ist ein elektronisches Bauteil, das den Fluss von elektrischem Strom nur in eine Richtung zulässt. Sie wird hauptsächlich verwendet, um Wechselstrom (AC), der seine Richtung periodisch ändert, in Gleichstrom (DC) umzuwandeln, der nur in eine Richtung fließt. Dies ist für fast alle elektronischen Geräte unerlässlich, da sie meist mit Gleichstrom betrieben werden.
Kann ich die 1N 4004 DIO auch für höhere Ströme als 1 A verwenden?
Die Nennleistung der 1N 4004 DIO ist für einen kontinuierlichen Durchlassstrom von 1 A spezifiziert. Eine Überschreitung dieses Wertes kann zu Überhitzung und Beschädigung der Diode führen. Für Anwendungen mit höheren Strömen sollten Sie auf Dioden mit höherer Strombelastbarkeit oder auf spezielle Hochstromgleichrichter zurückgreifen.
Welche Art von Wechselspannung kann die 1N 4004 DIO verarbeiten?
Die 1N 4004 DIO kann Wechselspannungen mit einer Spitzenamplitude verarbeiten, die sicherstellt, dass die Sperrspannung von 400 V nicht überschritten wird. Praktisch bedeutet dies, dass sie für Netzspannungen wie 230 V AC (und entsprechende Gleichrichterkonfigurationen) gut geeignet ist, da die Spitzen der Wechselspannung die 400 V Sperrspannung der einzelnen Diode bei typischen Gleichrichterschaltungen nicht überschreiten.
Was bedeutet die DO-41 Gehäuseform?
DO-41 ist eine Standardbauform für kleine Signaldioden und Gleichrichter. Es handelt sich um ein zylindrisches Gehäuse aus Glas mit axialen Anschlusspins. Diese Bauform ist weit verbreitet, ermöglicht eine einfache Montage auf Leiterplatten und bietet eine gute thermische Ableitung für die gegebenen Stromstärken.
Wie schütze ich die 1N 4004 DIO vor Überspannung?
Obwohl die 1N 4004 DIO eine Sperrspannung von 400 V aufweist, können transiente Überspannungen (Spitzen) diese Grenze kurzzeitig überschreiten. Um die Diode und andere Komponenten in der Schaltung zu schützen, können Überspannungsableiter, Varistoren oder eine sorgfältige Schaltungsdimensionierung eingesetzt werden, um sicherzustellen, dass die maximal zulässige Sperrspannung zu keinem Zeitpunkt überschritten wird.
Ist die 1N 4004 DIO für den Einsatz in Schaltnetzteilen geeignet?
Ja, die 1N 4004 DIO ist aufgrund ihrer Spezifikationen und Zuverlässigkeit gut für den Einsatz in Schaltnetzteilen geeignet, insbesondere in der Sekundärseite oder als Teil von Gleichrichterschaltungen, wo eine effiziente und stabile Gleichrichtung von hoher Bedeutung ist. Ihre Schnelligkeit und Spannungsfestigkeit sind hierbei vorteilhaft.
Wo liegen die Hauptunterschiede zur 1N 4007 DIO?
Der Hauptunterschied zwischen der 1N 4004 DIO und der 1N 4007 DIO liegt in der maximalen Sperrspannung. Die 1N 4004 DIO hat eine maximale Sperrspannung von 400 V, während die 1N 4007 DIO eine höhere Sperrspannung von 1000 V bietet. Beide Dioden haben typischerweise den gleichen maximalen Durchlassstrom von 1 A und sind in der gleichen DO-41 Bauform erhältlich. Die Wahl hängt primär von der erforderlichen Spannungsfestigkeit der Anwendung ab.
