Leistungsstarker Überspannungsschutz: 1,5KE440A TSC – TVS-Diode Unidirektional
Schützen Sie Ihre empfindlichen elektronischen Geräte zuverlässig vor schädlichen transienten Überspannungen mit der 1,5KE440A TSC TVS-Diode. Diese unidirektionale Schutzdiode ist die ideale Lösung für Ingenieure, Techniker und Gerätehersteller, die einen robusten Schutz gegen Spannungsspitzen in industriellen und kommerziellen Anwendungen benötigen. Sie verhindert kostspielige Ausfälle und gewährleistet die Langlebigkeit Ihrer Systeme.
Überlegene Schutztechnologie für anspruchsvolle Anwendungen
Die 1,5KE440A TSC TVS-Diode repräsentiert die Spitze der transienten Spannungsunterdrückungstechnologie. Im Gegensatz zu herkömmlichen Schutzkomponenten, die oft anfällig für Degradation oder begrenzte Energieabsorption sind, bietet diese Diode eine außergewöhnliche Fähigkeit, hohe Spitzenleistungen zu absorbieren und abzuleiten. Ihre unidirektionale Charakteristik ermöglicht eine präzise und gerichtete Ableitung von Überspannungen, was sie zu einer überlegenen Wahl für kritische Schaltungsteile macht, die eine spezifische Richtung des Schutzes erfordern.
Hauptvorteile der 1,5KE440A TSC TVS-Diode
- Hohe Spitzenbelastbarkeit: Mit einer Leistungsspitze von 1500 W (10/1000µs Wellenform) kann diese Diode auch die höchsten transienten Ereignisse sicher absorbieren und Ihre Geräte schützen.
- Präziser Durchbruch: Die Nennspannung von 440 V gewährleistet eine effektive Unterdrückung von Überspannungen, bevor diese die angeschlossenen Komponenten erreichen können.
- Schnelle Reaktionszeit: TVS-Dioden zeichnen sich durch extrem schnelle Ansprechzeiten aus, typischerweise im Nanosekundenbereich, um selbst die flüchtigsten Spannungsspitzen zu erfassen.
- Unidirektionale Funktion: Ideal für Anwendungen, bei denen Überspannungen nur in einer Richtung auftreten oder abgeleitet werden müssen, was eine optimierte Schaltungsgestaltung ermöglicht.
- Robustheit und Zuverlässigkeit: Gefertigt für den Dauereinsatz unter anspruchsvollen Bedingungen, bietet die 1,5KE440A TSC eine langfristige und zuverlässige Schutzleistung.

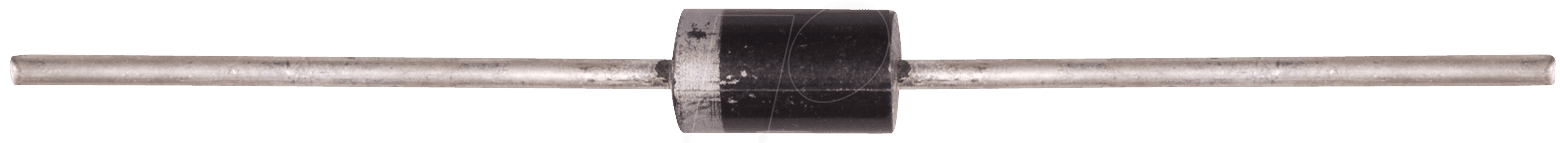

- Standardisiertes DO-201 Gehäuse: Das weit verbreitete DO-201 Gehäuse erleichtert die Integration in bestehende Schaltungen und Produktionsprozesse.
Technische Spezifikationen und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | TVS-Diode, Unidirektional |
| Modellbezeichnung | 1,5KE440A TSC |
| Spitzenbelastbarkeit (PPP) | 1500 W (10/1000 µs Wellenform) |
| Betriebsspannung (VWM) | 440 V |
| Klemmspannung (VC) | ca. 715 V bei 10 A (typisch) |
| Durchbruchspannung (VBR) | min. 418 V, max. 462 V bei 1 mA |
| Gehäuse | DO-201 (axial, Standardgröße für Leistungskomponenten) |
| Anwendungsbereich | Schutz von AC/DC-Netzteilen, Kommunikationsgeräten, Industrieautomation, Automotive-Systemen vor transienten Überspannungen und elektrostatischen Entladungen (ESD). |
| Material und Aufbau | Hochleistungs-Silizium-Chip, hermetisch versiegelt im Kunststoffgehäuse für optimale Beständigkeit gegen Umwelteinflüsse. |
Einsatzmöglichkeiten und Anwendungsbereiche
Die 1,5KE440A TSC TVS-Diode ist eine kritische Komponente für den Schutz von Elektronik in verschiedensten Branchen. Ihre Fähigkeit, hohe Energien abzuleiten, macht sie prädestiniert für den Einsatz in:
- Industrieller Automatisierung: Schutz von speicherprogrammierbaren Steuerungen (SPS), Sensoren und Aktoren in Umgebungen mit hoher Störanfälligkeit.
- Energieversorgungssystemen: Absicherung von AC/DC-Netzteilen und Umrichtern gegen Netztransienten und Blitzschlag-induzierte Überspannungen.
- Telekommunikation: Schutz von Schnittstellen und Kommunikationsleitungen vor transiente Ereignissen, die durch externe Einflüsse entstehen.
- Automobilindustrie: Sicherung von Bordelektronik und Steuereinheiten vor Spannungsspitzen, die durch Lichtmaschinen, Startvorgänge oder externe Ereignisse verursacht werden.
- Verbraucherelektronik: In anspruchsvollen Geräten, bei denen höchste Zuverlässigkeit gefordert ist, bietet diese Diode einen robusten Schutz.
Fundamentale Schutzprinzipien von TVS-Dioden
Transient Voltage Suppressor (TVS)-Dioden sind Halbleiterbauelemente, die dazu konzipiert sind, empfindliche elektronische Schaltkreise vor transienten Überspannungen zu schützen. Sie funktionieren im Grunde wie eine schnelle Zener-Diode, jedoch mit wesentlich höherer Spitzenbelastbarkeit. Wenn eine Überspannung auftritt, die die vorgesehene Durchbruchspannung überschreitet, leitet die TVS-Diode die überschüssige Energie durch schnelles Durchschalten in den Zustand niedriger Impedanz ab. Sie begrenzt die Spannung auf ein sicheres Niveau, bevor sie die angeschlossenen Komponenten beschädigen kann. Nach Abklingen der Überspannung kehrt die Diode in ihren hochohmigen Zustand zurück. Die unidirektionale Ausführung erlaubt den Schutz nur in eine Richtung, was in vielen Schaltungsdesigns vorteilhaft ist.
Häufig gestellte Fragen zu 1,5KE440A TSC – TVS-Diode Unidirektional, 440 V, 1500 W, DO-201
Was ist der Hauptzweck einer unidirektionalen TVS-Diode?
Eine unidirektionale TVS-Diode dient dazu, elektronische Schaltungen vor transienten Überspannungen zu schützen, die nur in einer bestimmten Richtung auftreten oder abgeleitet werden müssen. Dies ermöglicht eine gezieltere und effizientere Schutzfunktion, oft im Vergleich zu bidirektionalen Dioden, in spezifischen Schaltungsanordnungen.
Welche Art von Überspannungen kann die 1,5KE440A TSC Diode bewältigen?
Die 1,5KE440A TSC ist darauf ausgelegt, kurzzeitige, hochenergetische transiente Überspannungen wie solche, die durch Blitzschläge, Schaltvorgänge in Netzen oder elektrostatische Entladungen (ESD) verursacht werden, zu absorbieren und abzuleiten.
Wie unterscheidet sich eine TVS-Diode von einem Varistor (MOV)?
TVS-Dioden reagieren typischerweise schneller und präziser auf Überspannungen als Varistoren. Sie weisen auch eine höhere Energieabsorptionskapazität pro Volumeneinheit auf und zeigen geringere Degradation über die Zeit, was zu einer längeren Lebensdauer und zuverlässigeren Schutzleistung in vielen Anwendungen führt.
Ist das DO-201 Gehäuse für Hochstromanwendungen geeignet?
Ja, das DO-201 Gehäuse ist ein Standardgehäuse für Leistungskomponenten, das eine gute Wärmeableitung ermöglicht und für die Montage in verschiedenen elektronischen Geräten mit entsprechenden Kühlmöglichkeiten ausgelegt ist.
Wie wähle ich die richtige Durchbruchspannung für meine Anwendung?
Die Durchbruchspannung der TVS-Diode sollte höher sein als die maximale normale Betriebsspannung Ihrer Schaltung, aber niedrig genug, um bei einer Überspannung schnell zu klemmen und die Komponenten vor Beschädigung zu schützen. Die Klemmspannung ist dabei der entscheidende Faktor, der die maximale Spannung bestimmt, auf die Ihre Schaltung bei einem transienten Ereignis begrenzt wird.
Welche Rolle spielt die Spitzenbelastbarkeit (Peak Pulse Power)?
Die Spitzenbelastbarkeit (PPP) gibt die maximale Leistung an, die die Diode für eine bestimmte Wellenform (z.B. 10/1000 µs) absorbieren kann, ohne beschädigt zu werden. Eine höhere Spitzenbelastbarkeit bedeutet, dass die Diode robustere und energiereichere transiente Ereignisse bewältigen kann.
