Zuverlässiger Schutz vor Überspannungen mit der 1,5KE 68CA TVS-Diode
In einer Welt, in der elektronische Geräte immer empfindlicher und vernetzter sind, ist der Schutz vor unerwünschten Spannungsspitzen unerlässlich. Die 1,5KE 68CA TVS-Diode ist die ideale Lösung für Ingenieure und Elektronikenthusiasten, die eine robuste und effiziente Methode zur Ableitung transienter Überspannungen suchen. Sie schützt empfindliche Schaltkreise und Komponenten vor den schädlichen Auswirkungen von Blitzschlägen, Schaltvorgängen in Netzen und elektrostatischen Entladungen (ESD), um die Lebensdauer und Zuverlässigkeit Ihrer Systeme zu maximieren.
Überlegene Schutztechnologie der 1,5KE 68CA
Im Vergleich zu herkömmlichen Schutzkomponenten wie Varistoren oder Gasentladungsröhren bietet die 1,5KE 68CA TVS-Diode eine überlegene Leistung. Ihre schnelle Reaktionszeit minimiert die Expositionszeit empfindlicher Bauteile gegenüber gefährlichen Spannungsspitzen. Die bidirektionale Charakteristik ermöglicht den Schutz in AC- und DC-Anwendungen gleichermaßen, was sie zu einer vielseitigen Wahl macht. Die hohe Spitzenbelastbarkeit von 1500 W sorgt dafür, dass auch starke transiente Ereignisse sicher abgeleitet werden, ohne die Diode selbst zu beschädigen.
Schlüsselvorteile der 1,5KE 68CA TVS-Diode
- Schnelle Ansprechzeit: Bietet unmittelbaren Schutz bei transienten Spannungsereignissen, minimiert Schäden an empfindlichen Komponenten.
- Bidirektionale Schutzfähigkeit: Geeignet für den Einsatz in AC- und DC-Schaltungen, was die Flexibilität erhöht.
- Hohe Spitzenbelastbarkeit: Bewältigt kurzzeitige Spitzenleistungen von bis zu 1500 W, um eine breite Palette von Überspannungsszenarien abzudecken.
- Niedrige Klemmspannung: Hält die Spannung während eines transienten Ereignisses auf einem sicheren Niveau, um die angeschlossenen Geräte zu schützen.
- Lange Lebensdauer und Zuverlässigkeit: Entwickelt für den dauerhaften Einsatz unter anspruchsvollen Bedingungen.
- Kompaktes DO-201 Gehäuse: Ermöglicht eine einfache Integration in bestehende Schaltungsdesigns und Montage auf Leiterplatten.
- Breite Anwendbarkeit: Ideal für den Schutz von Datenschnittstellen, Stromversorgungen und anderen empfindlichen elektronischen Systemen.
Technische Spezifikationen im Detail
Die 1,5KE 68CA TVS-Diode ist eine Schlüsselkomponente für den zuverlässigen Schutz Ihrer Elektronik. Ihre präzisen Spezifikationen garantieren eine effektive und dauerhafte Leistung in einer Vielzahl von Anwendungen.
| Merkmal | Spezifikation | Beschreibung |
|---|---|---|
| Typ | TVS-Diode, bidirektional | Bietet Schutz gegen positive und negative Spannungsspitzen. |
| Spitzensperrspannung (VRWM) | 58,1 V | Die maximale Spannung, die in entgegengesetzter Richtung angelegt werden kann, ohne dass die Diode zu leiten beginnt. |
| Maximale Spitzen-Impulsleistung (PPPM) | 1500 W (10/1000 µs) | Die maximale Leistung, die die Diode bei einem bestimmten Impulsformat ableiten kann, ohne beschädigt zu werden. |

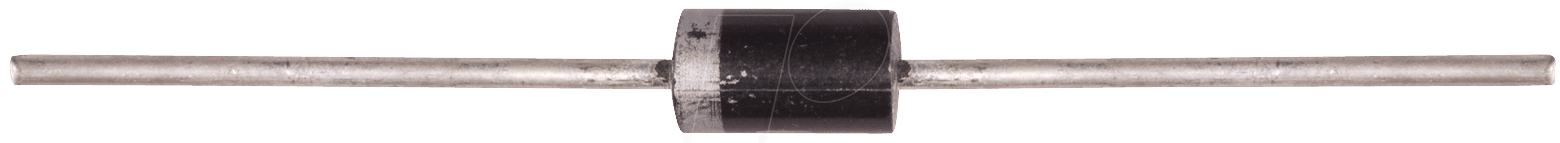

| Gehäuseform | DO-201 | Ein Standardgehäuse für Durchsteckmontage, das eine gute Wärmeableitung und einfache Handhabung ermöglicht. |
| Klemmspannung (VC) | Ca. 93,8 V (bei 100 A) | Die maximale Spannung, auf die die Diode die Spannung während eines transienten Ereignisses begrenzt. |
| Leckstrom (IR) | Weniger als 1 mA (bei 58,1 V) | Der minimale Strom, der bei der Spitzensperrspannung fließt, ein Indikator für die Effizienz des Sperrzustands. |
| Betriebstemperaturbereich | -55 °C bis +175 °C | Gewährleistet zuverlässigen Betrieb unter extremen Temperaturbedingungen. |
| Ansprechzeit | Typischerweise unter 1 Nanosekunde (ns) | Extrem schnelle Reaktion auf transiente Ereignisse, um die angeschlossenen Komponenten zu schützen. |
Anwendungsbereiche und Integration
Die 1,5KE 68CA TVS-Diode ist aufgrund ihrer vielseitigen Eigenschaften eine ausgezeichnete Wahl für eine breite Palette von Anwendungen. Ihre Fähigkeit, hohe transienten Leistungen abzuleiten und gleichzeitig eine schnelle Reaktionszeit zu bieten, macht sie unverzichtbar in kritischen Systemen.
- Datenschnittstellen: Schutz von USB-, Ethernet-, RS-232- und anderen Kommunikationsschnittstellen vor ESD und transienten Überspannungen, die während des Betriebs oder durch externe Einflüsse auftreten können.
- Stromversorgungen: Absicherung von Ein- und Ausgängen von Schaltnetzteilen, linearen Reglern und DC/DC-Wandlern gegen Netztransienten und Schaltstöße.
- Industrielle Automatisierung: Gewährleistung der Zuverlässigkeit von Sensoren, Aktoren und Steuerungssystemen in Umgebungen mit potenziell starken elektrischen Störungen.
- Verbraucherelektronik: Schutz von Geräten wie Fernsehern, Computern, Audio-Systemen und Telekommunikationsgeräten vor alltäglichen Spannungsspitzen.
- Automobilindustrie: Absicherung von Bordelektronik gegen schaltinduzierte Transienten im Bordnetz (Load Dump, Crank-Modus).
Die Integration der 1,5KE 68CA in Ihre Schaltung ist unkompliziert. Das standardisierte DO-201 Gehäuse ermöglicht die Montage auf Leiterplatten mittels Löten. Die korrekte Polung ist aufgrund der bidirektionalen Natur nicht kritisch, jedoch ist die ordnungsgemäße Platzierung im Schutzpfad entscheidend. Empfohlen wird die Platzierung so nah wie möglich an der zu schützenden Komponente oder an der Schnittstelle, an der die Überspannung eintreten kann.
FAQ – Häufig gestellte Fragen zu 1,5KE 68CA – TVS-Diode, bidirektional, 58,1 V, 1500 W, DO-201
Was ist eine TVS-Diode und wie unterscheidet sie sich von anderen Überspannungsschutzkomponenten?
Eine TVS-Diode (Transient Voltage Suppressor) ist eine Halbleiterdiode, die speziell entwickelt wurde, um sehr schnell auf transiente Überspannungen zu reagieren und diese abzuleiten. Im Gegensatz zu Varistoren (MOV) oder Gasentladungsröhren (GDT) haben TVS-Dioden eine wesentlich schnellere Ansprechzeit (im Nanosekundenbereich) und eine präzisere Spannungsbegrenzung. Sie bieten oft eine höhere Zuverlässigkeit und eine definiertere Lebensdauer.
Für welche Arten von Überspannungen ist die 1,5KE 68CA besonders geeignet?
Die 1,5KE 68CA ist ideal für den Schutz vor transienten Überspannungen, die durch elektrostatische Entladungen (ESD), Schaltvorgänge in Stromnetzen (z.B. durch Induktionslasten), Blitzschlag-induzierte Spannungsspitzen (indirekt) und allgemeine Netzstörungen verursacht werden. Ihre hohe Spitzenbelastbarkeit ermöglicht die Ableitung von leistungsstarken, kurzzeitigen Ereignissen.
Ist die 1,5KE 68CA für den Einsatz in Wechselstrom- (AC) und Gleichstrom- (DC) Anwendungen geeignet?
Ja, die 1,5KE 68CA ist eine bidirektionale TVS-Diode. Das bedeutet, sie kann Spannungsspitzen in beide Richtungen ableiten, was sie für den Einsatz sowohl in AC- als auch in DC-Schaltungen geeignet macht. Dies vereinfacht die Schaltungsentwicklung erheblich, da keine separate Diode für jede Polarität benötigt wird.
Was bedeutet die Klemmspannung (VC) bei einer TVS-Diode?
Die Klemmspannung (VC) gibt an, auf welches Spannungsniveau die TVS-Diode eine überschüssige Spannung während eines transienten Ereignisses begrenzt. Eine niedrigere Klemmspannung ist besser, da sie die angeschlossenen Komponenten vor höheren Spannungen schützt. Die VC von 1,5KE 68CA bei 100 A ist ein wichtiger Parameter, der die Wirksamkeit des Schutzes definiert.
Wie wird die 1,5KE 68CA korrekt in eine Schaltung integriert?
Die TVS-Diode sollte parallel zur zu schützenden Komponente oder zur Schnittstelle, an der die Überspannung eintreten könnte, geschaltet werden. Die Anode und Kathode der bidirektionalen Diode sind nicht kritisch in Bezug auf die Polarität. Wichtig ist, dass die Diode möglichst nah an der zu schützenden Schaltung platziert wird, um die parasitären Induktivitäten des Leitungswegs zu minimieren.
Welche Lebensdauer kann ich von der 1,5KE 68CA erwarten?
Unter normalen Betriebsbedingungen und wenn die Spitzenbelastbarkeit nicht überschritten wird, haben TVS-Dioden eine sehr lange Lebensdauer. Sie sind als nicht degradierende Komponenten konzipiert, im Gegensatz zu einigen Varistoren, die mit jedem Überspannungsereignis leicht altern können. Die Lebensdauer hängt jedoch von der Häufigkeit und Intensität der aufgetretenen Überspannungsereignisse ab.
Welche Auswirkungen hat eine Überschreitung der maximalen Spitzen-Impulsleistung (PPPM)?
Eine Überschreitung der maximalen Spitzen-Impulsleistung (PPPM) kann zum Durchbrennen der TVS-Diode führen. Dies geschieht, wenn die zugeführte Energie die Kapazität der Diode zur Wärmeableitung übersteigt. Es ist entscheidend, die Spezifikationen der Diode mit den erwarteten transienten Belastungen Ihrer Anwendung abzugleichen, um eine sichere und zuverlässige Funktion zu gewährleisten.
