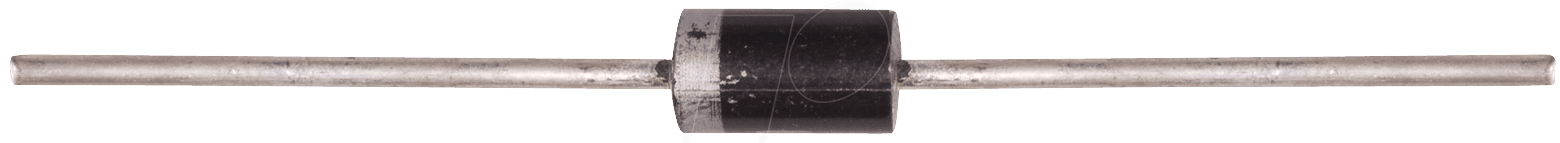

Schützen Sie Ihre empfindlichen elektronischen Systeme mit der 1,5KE 12A TVS-Diode
Transientenüberspannungssuppressoren (TVS-Dioden) sind unverzichtbare Komponenten zum Schutz elektronischer Schaltungen vor schädlichen Spannungsspitzen. Die 1,5KE 12A TVS-Diode, unidirektional, 10,2 V, 1500 W, DO-201, wurde speziell entwickelt, um empfindliche Geräte effektiv vor transienten Überspannungen zu schützen, die durch Blitzschläge, elektrostatische Entladungen (ESD) oder Schaltvorgänge verursacht werden. Ideal für Ingenieure, Entwickler und Heimwerker, die höchste Zuverlässigkeit und Datensicherheit ihrer Elektronik gewährleisten möchten.
Warum die 1,5KE 12A TVS-Diode die überlegene Wahl ist
Im Vergleich zu herkömmlichen Schutzkomponenten wie Varistoren oder Suppressorkabeln bietet die 1,5KE 12A TVS-Diode eine überlegene Reaktionszeit, eine präzisere Klemmspannung und eine höhere Zuverlässigkeit über einen weiten Temperaturbereich. Ihre unidirektionale Charakteristik ermöglicht eine gezielte und effiziente Ableitung von Überspannungen, ohne die normale Signalintegrität zu beeinträchtigen. Mit einer Spitzenimpulsleistung von 1500 W und einer Klemmspannung von 10,2 V ist diese Diode eine robuste Lösung für anspruchsvolle Anwendungen, bei denen Standardkomponenten an ihre Grenzen stoßen.
Leistungsmerkmale und Schutzmechanismen
Die 1,5KE 12A TVS-Diode fungiert als schneller Schutzschalter. Bei normalen Betriebsspannungen ist sie hochohmig und beeinträchtigt den Stromkreis nicht. Erreicht die Spannung jedoch den Durchbruchswert der Diode, schaltet sie nahezu augenblicklich in den niederohmigen Zustand und leitet die überschüssige Energie sicher zur Masse ab. Dies schützt nachgeschaltete Bauteile vor schädlichen Überspannungen, die zu Ausfällen oder dauerhaften Schäden führen könnten.
Hauptvorteile der 1,5KE 12A TVS-Diode
- Schnelle Ansprechzeit: Reagiert in Nanosekunden auf Überspannungsereignisse und schützt so empfindliche Komponenten vor schnellen Transienten.
- Präzise Klemmspannung: Hält die Spannung auf einem definierten Niveau (10,2 V), was eine genaue Kontrolle der Schutzpegel ermöglicht.
- Hohe Spitzenimpulsleistung: Kann kurzzeitige Spitzenleistungen von bis zu 1500 W absorbieren und so vor energiereichen Überspannungen schützen.
- Unidirektionale Charakteristik: Leitet Überspannungen nur in eine Richtung ab, was eine zielgerichtete und effiziente Schirmung ermöglicht.
- Robustes DO-201 Gehäuse: Bietet gute Wärmeableitung und mechanische Stabilität für den Einsatz in verschiedensten Umgebungen.
- Hohe Zuverlässigkeit: Entwickelt für langlebigen Schutz, auch unter anspruchsvollen Bedingungen.
- Breiter Betriebstemperaturbereich: Gewährleistet zuverlässige Funktion von -55 °C bis +150 °C.
Technische Spezifikationen im Detail
Die 1,5KE 12A TVS-Diode zeichnet sich durch ihre sorgfältige Konstruktion und präzise Fertigung aus. Das Gehäuse im Standard-DO-201-Format ist aus einem robusten, isolierenden Kunststoff gefertigt und verfügt über durchkontaktierte Anschlüsse für einfache Lötverbindungen. Die Diode basiert auf einer Silizium-Avalanche-Technologie, die eine hervorragende Leistung und Zuverlässigkeit bei der Ableitung von transienten Überspannungen bietet. Die unidirektionale Eigenschaft bedeutet, dass die Diode Strom nur in einer Richtung leitet, was sie ideal für Anwendungen macht, bei denen eine definierte Spannungsrichtung für den Schutz wichtig ist. Die Nennspannung beträgt 10,2 Volt, was bedeutet, dass die Diode bei Überschreiten dieser Spannung zu leiten beginnt und die überschüssige Energie ableitet.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | TVS-Diode, Unidirektional |
| Modellnummer | 1,5KE 12A |
| Nennspannung (Reverse Stand-off Voltage) | 10,2 V |
| Klemmspannung (Peak Clamping Voltage) | Ca. 16,5 V (bei 10×1000µs Puls) |
| Spitzenimpulsleistung (Peak Pulse Power) | 1500 W (bei 10×1000µs Puls) |
| Maximaler Spitzenstrom (Peak Pulse Current) | Ca. 90,9 A (bei 10×1000µs Puls) |
| Gehäuseform | DO-201 (Axial, Through-Hole) |
| Betriebstemperatur | -55 °C bis +150 °C |
| Durchlassspannung (Forward Voltage) | Max. 1,0 V bei 100 A |
| Energieableitung | Optimiert für kurzzeitige Transienten |
Einsatzgebiete und Anwendungsbeispiele
Die 1,5KE 12A TVS-Diode findet breite Anwendung in einer Vielzahl von elektronischen Systemen, bei denen der Schutz vor Überspannungen kritisch ist. Dazu gehören:
- Netzteile und Spannungsregler: Schutz vor Netzspitzen und transienten Störungen.
- Telekommunikationsgeräte: Absicherung von Signalleitungen und Datenschnittstellen gegen Blitzschlag und ESD.
- Industrielle Steuerungen und Automatisierung: Gewährleistung der Zuverlässigkeit von Sensoren, Aktoren und Steuermodulen in störanfälligen Umgebungen.
- Automobil-Elektronik: Schutz vor Spannungsspitzen, die durch das Starten des Motors oder durch elektrische Verbraucher im Fahrzeug verursacht werden.
- Unterhaltungselektronik: Absicherung von Audio-/Video-Geräten und Computern gegen Netztransienten.
- Labor- und Messgeräte: Sicherstellung der Integrität von empfindlichen Messungen.
- Medizinische Geräte: Schutz vor elektrischen Störungen zur Gewährleistung der Patientensicherheit.
- IoT-Anwendungen: Absicherung von Sensoren und Kommunikationsmodulen in verteilten Systemen.
Ihre unidirektionale Charakteristik ist besonders vorteilhaft in Anwendungen, bei denen eine positive oder negative Überspannung separat behandelt werden muss, oder wenn die Diode dazu dient, eine spezifische Spannungsreferenz zu schützen.
FAQ – Häufig gestellte Fragen zu 1,5KE 12A – TVS-Diode, unidirektional, 10,2 V, 1500 W, DO-201
Was ist der Hauptzweck einer TVS-Diode wie der 1,5KE 12A?
Die Hauptfunktion der 1,5KE 12A TVS-Diode ist der Schutz elektronischer Schaltungen vor transienten Überspannungen. Sie leitet schädliche Spannungsspitzen ab und verhindert so Schäden oder Ausfälle an empfindlichen Bauteilen.
Was bedeutet „unidirektional“ im Kontext dieser TVS-Diode?
Unidirektional bedeutet, dass die Diode Überspannungen nur in einer Richtung ableitet. Dies ist wichtig für Anwendungen, bei denen die Überspannung nur in einer Polarität auftritt oder wenn ein spezifischer Schutz in eine Richtung erforderlich ist.
Wie unterscheidet sich die 1,5KE 12A von einem Varistor?
TVS-Dioden wie die 1,5KE 12A bieten in der Regel eine schnellere Ansprechzeit und eine präzisere Klemmspannung im Vergleich zu Varistoren. Sie sind oft langlebiger und zuverlässiger bei wiederholten Überspannungsereignissen.
Welche Arten von Überspannungen kann diese Diode absorbieren?
Diese Diode ist darauf ausgelegt, transiente Überspannungen wie elektrostatische Entladungen (ESD), Überspannungen durch Blitzschlag (indirekt) und Schalttransienten zu absorbieren. Sie ist für kurzzeitige, energiereiche Ereignisse optimiert.
Ist die 1,5KE 12A TVS-Diode für den Einsatz in Niederspannungs- oder Hochspannungsanwendungen geeignet?
Mit einer Klemmspannung von 10,2 V ist diese Diode primär für Niederspannungs- und Mittelspannungsanwendungen konzipiert. Ihre hohe Spitzenimpulsleistung macht sie jedoch auch für Schutzaufgaben in Systemen mit potenziell höheren Energieereignissen geeignet.
Wie wird die 1,5KE 12A TVS-Diode in einer Schaltung montiert?
Die 1,5KE 12A TVS-Diode hat ein DO-201 Gehäuse mit achsialen Durchsteckanschlüssen. Sie wird typischerweise durch die Lötlöcher auf einer Leiterplatte gesteckt und verlötet, wobei sie parallel zur zu schützenden Komponente oder dem Schaltkreis platziert wird.
Kann diese Diode dauerhafte Überlastungen standhalten?
Nein, TVS-Dioden sind für den Schutz vor kurzzeitigen transienten Überspannungen konzipiert. Sie sind nicht für den Schutz vor anhaltenden Überströmen oder Dauerbelastungen ausgelegt. Eine dauerhafte Überlastung kann zum Ausfall der Diode führen.
