0603: Präzision im Kleinstformat – Entdecken Sie die Welt der SMD-Bauteile bei Lan.de
Die Kategorie 0603 repräsentiert die Welt der kleinsten SMD-Bauteile (Surface Mounted Device), die in der modernen Elektronikfertigung unverzichtbar sind. Ob für kompakte Consumer-Elektronik, fortschrittliche Medizintechnik, innovative Automotive-Anwendungen oder spezialisierte Industrieausrüstungen – die Bauteile im Bauformcode 0603 bieten eine beeindruckende Leistungsdichte auf kleinstem Raum. Bei Lan.de haben wir eine sorgfältig kuratierte Auswahl zusammengestellt, die den Anforderungen von Profis und anspruchsvollen Hobbyisten gleichermaßen gerecht wird. Diese Serie ist perfekt für Projekte, bei denen Platzersparnis bei gleichzeitig hoher Funktionalität und Zuverlässigkeit im Vordergrund steht.
Worauf Sie beim Kauf von 0603-Bauteilen achten sollten
Die Auswahl der richtigen 0603-Bauteile erfordert ein fundiertes Verständnis der technischen Spezifikationen und Ihrer individuellen Projektanforderungen. Achten Sie auf folgende Kernaspekte, um die optimale Leistung und Langlebigkeit Ihrer Schaltungen zu gewährleisten:
- Toleranz: Die Präzision der elektrischen Werte ist entscheidend. Widerstände, Kondensatoren und Induktivitäten im 0603-Format sind in verschiedenen Toleranzklassen erhältlich (z.B. ±1%, ±5%, ±10%). Wählen Sie die Toleranz entsprechend der Sensibilität Ihrer Anwendung. Für präzise Filter- oder Timing-Schaltungen sind engere Toleranzen unerlässlich.
- Nennleistung (Power Rating): Obwohl klein, haben 0603-Bauteile eine definierte Nennleistung, die nicht überschritten werden darf, um Überhitzung und Ausfall zu vermeiden. Achten Sie auf die Angaben in Watt (W), die oft von der Umgebungstemperatur abhängen.
- Betriebsspannung und Spannungsfestigkeit: Besonders bei Kondensatoren ist die maximale Betriebsspannung ein kritischer Parameter. Vergleichen Sie diese mit der maximalen Spannung in Ihrer Schaltung und wählen Sie einen Bauteil mit ausreichend Sicherheitsmarge.
- Material und Konstruktion: Die Wahl des Dielektrikums bei Kondensatoren (z.B. Keramik X7R, Y5V, C0G/NP0) beeinflusst deren Kapazitätsstabilität über Temperatur und Spannung hinweg. Bei Widerständen sind Dünnschicht- und Dickschichttechnologien gängig, die unterschiedliche Eigenschaften hinsichtlich Belastbarkeit und Präzision bieten.
- Temperaturbereich: Stellen Sie sicher, dass der angegebene Betriebstemperaturbereich der Bauteile den Umgebungsbedingungen Ihrer Anwendung entspricht. Industrielle und automotive Anwendungen erfordern oft einen erweiterten Temperaturbereich.
- Hersteller und Qualitätssicherung: Renommierte Hersteller wie KEMET, Murata, TDK, Vishay und Yageo stehen für hohe Qualitätsstandards und Zuverlässigkeit. Zertifizierungen wie AEC-Q200 sind für Automotive-Anwendungen von großer Bedeutung.
- Verpackung und Liefereinheit: 0603-Bauteile werden üblicherweise auf Rollen für automatische Bestückungsmaschinen geliefert. Achten Sie auf die Stückzahl pro Rolle, wenn Sie kleinere Mengen benötigen.
Grundlegende Bauteiltypen im 0603-Format
Die Kategorie 0603 umfasst eine breite Palette essenzieller elektronischer Komponenten, die jeweils spezifische Funktionen in Schaltungen übernehmen:

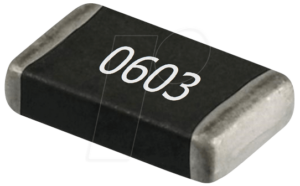

Widerstände (Resistors)
Widerstände im 0603-Format sind entscheidend für die Strombegrenzung, Spannungsteilung und das Setzen von Arbeitspunkten. Sie sind in verschiedenen Materialien und Toleranzen erhältlich, wobei Metallfilmwiderstände für präzisere Anwendungen und Dickschichtwiderstände für höhere Belastbarkeit eingesetzt werden. Die Auswahl des richtigen Widerstandswertes (Ohm) und der Nennleistung ist hierbei essenziell.
Kondensatoren (Capacitors)
Keramikkondensatoren im 0603-Format sind die am häufigsten eingesetzten Typen. Sie dienen der Energiespeicherung, Signalentkopplung und Filterung. Je nach Dielektrikum (z.B. C0G/NP0 für hohe Stabilität, X7R für gute Kapazität bei moderater Stabilität, Y5V für hohe Kapazität bei geringerer Stabilität) eignen sie sich für unterschiedliche Anwendungsbereiche. Achten Sie auf die angegebene Kapazität (Farad) und die maximale Spannungsfestigkeit.
Induktivitäten (Inductors)
Induktivitäten im 0603-Format, oft als SMD-Spulen oder Ferritperlen ausgeführt, werden zur Energiespeicherung in Schaltnetzteilen, zur Filterung von Störsignalen und zur Impedanzanpassung eingesetzt. Wichtige Parameter sind die Induktivität (Henry), der Gleichstromwiderstand (DCR) und die Strombelastbarkeit.
Dioden und Transistoren
Auch für diskrete Halbleiterbauelemente wie Signal- und Gleichrichterdioden sowie kleine Transistoren werden kompakte SMD-Gehäuse im 0603-Format genutzt. Diese ermöglichen die Realisierung komplexer Schaltungen auf engstem Raum, wie sie in mobilen Geräten oder miniaturisierter Sensorik benötigt werden.
Technische Spezifikationen und Materialwissenschaft im 0603-Format
Die Leistungsfähigkeit und Zuverlässigkeit von 0603-Bauteilen ist eng mit den verwendeten Materialien und den Herstellungsverfahren verbunden. Bei Widerständen dominieren Dickschicht- und Dünnschichttechnologien. Dickschichtwiderstände verwenden eine keramische Basis, auf die eine Widerstandsschicht (oft aus Rutheniumoxid oder ähnlichen Keramiken) aufgebracht wird, die dann mittels Laserabgleich auf den exakten Widerstandswert gebracht wird. Diese sind kostengünstig und für allgemeine Anwendungen gut geeignet. Dünnschichtwiderstände hingegen nutzen präzisere Metallschichten und bieten höhere Genauigkeit und geringere Temperaturschwankungen, sind aber teurer.
Bei Keramikkondensatoren sind die keramischen Werkstoffe entscheidend. Die Klassifizierung nach EIA-Standards (z.B. Klasse 1 wie C0G/NP0, Klasse 2 wie X7R/X5R, Klasse 3 wie Y5V/Z5U) gibt Aufschluss über das Verhalten der Kapazität in Abhängigkeit von Temperatur, Spannungsänderungen und Frequenz. C0G/NP0-Keramiken bieten die höchste Stabilität über alle Parameter hinweg, sind aber volumenmäßig weniger effizient als X7R oder Y5V. Für Anwendungen, die eine präzise und stabile Kapazität erfordern, wie in Oszillatoren oder Präzisionsfiltern, ist C0G/NP0 die erste Wahl. Für allgemeine Entkopplungszwecke reichen oft X7R oder X5R aus, während Y5V bei der Suche nach maximaler Kapazität auf kleinstem Raum zum Einsatz kommen kann, jedoch mit deutlichen Einschränkungen bei der Stabilität.
Für Induktivitäten im 0603-Format kommen oft Ferritkerne zum Einsatz, die durch ihre magnetischen Eigenschaften die Induktion ermöglichen. Die Auswahl des Ferritmaterials ist entscheidend für die Betriebsfrequenz und die Effizienz. Ferritperlen dienen primär der Störunterdrückung durch Umwandlung unerwünschter hochfrequenter Signale in Wärme.
Vergleichstabelle: 0603-Bauteiltypen im Überblick
| Merkmal | 0603 Widerstand (Metallschicht) | 0603 Kondensator (Keramik X7R) | 0603 Kondensator (Keramik C0G/NP0) | 0603 Induktivität (Ferrit) | 0603 Diode (z.B. Zener) |
|---|---|---|---|---|---|
| Hauptfunktion | Widerstandswert, Strom-/Spannungsbegrenzung | Kapazität, Entkopplung, Filterung | Stabile Kapazität, Oszillatoren, Filter | Induktion, Filterung, Energiespeicherung | Spannungsbegrenzung, Gleichrichtung, Signalverarbeitung |
| Typische Wertebereiche | 1 Ohm – 10 MOhm | 10 pF – 10 µF | 1 pF – 10 nF | 1 nH – 10 µH | Variiert stark je nach Typ |
| Toleranz (typisch) | ±1% | ±10% / ±20% | ±5% | ±10% / ±20% | ±5% / ±10% |
| Temperaturstabilität | Gut (abhängig von Material) | Moderat (Kapazität variiert mit Temperatur) | Sehr gut (Kapazität nahezu konstant) | Gut (magnetische Eigenschaften temperaturabhängig) | Gut (abhängig von Halbleitermaterial) |
| Spannungsabhängigkeit | Gering | Mittel (Kapazität reduziert sich bei DC-Bias) | Sehr gering | Gering | N/A |
| Anwendungsbeispiele | Allgemeine Elektronik, Spannungsreiniger | Entkopplung von ICs, Pufferkondensatoren | HF-Schaltungen, Präzisionsfilter, Schwingkreise | EMI-Filter, Netzteilfilter, Drosseln | Schutzschaltungen, Spannungsreferenzen, Gleichrichter |
| Herstellerbeispiele | Vishay, Yageo, ROHM | KEMET, Murata, TDK, Taiyo Yuden | KEMET, Murata, TDK, Taiyo Yuden | TDK, Murata, Wurth Elektronik | Diodes Inc., ON Semiconductor, Vishay |
Optimierung für moderne Fertigung und Nachhaltigkeit
Die Miniaturisierung auf das 0603-Format bringt nicht nur Vorteile in Bezug auf Platz und Gewicht mit sich, sondern beeinflusst auch die Bestückungsprozesse. Moderne Pick-and-Place-Maschinen sind auf diese Größen optimiert und ermöglichen hohe Stückzahlen bei der automatisierten Fertigung. Die Verwendung von bleifreien Lötverbindungen gemäß RoHS-Richtlinien ist mittlerweile Standard und erfordert oft angepasste Löttemperaturen und Flussmittel, um eine gute Benetzung und Haftung zu gewährleisten. Die Materialauswahl bei 0603-Bauteilen spielt auch unter ökologischen Gesichtspunkten eine Rolle. Die Entwicklungen gehen hin zu umweltfreundlicheren Dielektrika und Produktionsverfahren, die den Energieverbrauch und den Einsatz kritischer Rohstoffe reduzieren.
FAQ – Häufig gestellte Fragen zu 0603
Was bedeutet die Bezeichnung 0603 genau?
Die Bezeichnung 0603 bezieht sich auf den Bauformcode eines Surface Mounted Device (SMD)-Bauteils. Die Zahlen geben die Abmessungen in Zoll an: 06 steht für 0,06 Zoll in der Länge und 03 für 0,03 Zoll in der Breite. Dies entspricht umgerechnet etwa 1,5 x 0,75 mm, was die extrem kompakte Größe dieser Bauteile unterstreicht.
Für welche Anwendungen sind 0603-Bauteile besonders geeignet?
0603-Bauteile sind prädestiniert für Anwendungen, bei denen Platz und Gewicht eine entscheidende Rolle spielen. Dazu gehören mobile Endgeräte wie Smartphones und Tablets, Wearables, medizinische Implantate, Automotive-Elektronik, Miniatur-Sensoren und generell jede Form von Hochfrequenzschaltungen (HF) und leistungselektronischen Modulen, die eine hohe Integrationsdichte erfordern.
Gibt es Unterschiede in der Qualität zwischen verschiedenen Herstellern von 0603-Bauteilen?
Ja, die Qualität kann sich je nach Hersteller erheblich unterscheiden. Renommierte Marken wie KEMET, Murata, TDK oder Vishay investieren stark in Forschung, Entwicklung und Qualitätskontrolle, was zu stabileren Parametern, höherer Zuverlässigkeit und längerer Lebensdauer führt. Günstigere Alternativen können für weniger kritische Anwendungen ausreichen, bergen aber potenziell höhere Risiken bei der Bauteilzuverlässigkeit.
Welche Nennleistung (Power Rating) ist typisch für 0603-Widerstände?
Die typische Nennleistung für 0603-Widerstände liegt bei 1/16 Watt (ca. 0,0625 W). Es ist jedoch essenziell, das Datenblatt des spezifischen Bauteils zu konsultieren, da die tatsächliche Leistungsfähigkeit stark von der Umgebungstemperatur und den Montagebedingungen abhängt. Eine Überschreitung der Nennleistung führt zu Überhitzung und zerstört das Bauteil.
Kann ich 0603-Bauteile auch manuell löten?
Das manuelle Löten von 0603-Bauteilen ist möglich, erfordert jedoch eine ruhige Hand, ein gutes Beleuchtungssystem und eine feine Lötspitze. Die extrem kleinen Abmessungen machen präzises Arbeiten unerlässlich. Für Serienfertigung oder den Einsatz in anspruchsvollen Projekten wird die maschinelle Bestückung mit Reflow-Löten empfohlen, um reproduzierbar qualitativ hochwertige Ergebnisse zu erzielen.
Was sind die Hauptunterschiede zwischen X7R und C0G/NP0 Keramikkondensatoren im 0603-Format?
Der Hauptunterschied liegt in der Stabilität der Kapazität über Temperatur und Spannung. C0G/NP0-Kondensatoren bieten eine sehr geringe Kapazitätsänderung (weniger als ±30 ppm/°C über einen weiten Temperaturbereich) und sind zudem kaum spannungsabhängig. Sie eignen sich daher für hochstabile Anwendungen wie Oszillatoren oder Timing-Schaltungen. X7R-Kondensatoren weisen eine größere Kapazitätsänderung über Temperatur (typischerweise ±15%) auf und ihre Kapazität reduziert sich spürbar bei Anlegen einer Gleichspannung (DC Bias). Sie sind jedoch kostengünstiger und bieten bei gleicher Baugröße eine deutlich höhere Kapazität als C0G/NP0-Typen, was sie ideal für allgemeine Entkopplungszwecke macht.
Gibt es ökologische Aspekte bei der Auswahl von 0603-Bauteilen zu beachten?
Ja, neben der RoHS-Konformität (frei von Blei und anderen gefährlichen Stoffen) gewinnen auch andere Nachhaltigkeitsaspekte an Bedeutung. Die Hersteller arbeiten daran, energieeffizientere Produktionsprozesse zu etablieren und Materialien zu verwenden, die weniger Ressourcenintensiv sind. Die Miniaturisierung selbst kann auch als Beitrag zur Nachhaltigkeit gesehen werden, da weniger Material benötigt wird. Bei Lan.de bemühen wir uns, Produkte von Herstellern anzubieten, die sich für umweltfreundlichere Praktiken einsetzen.
